Kia Sorento: нижняя часть кузова (4WD)

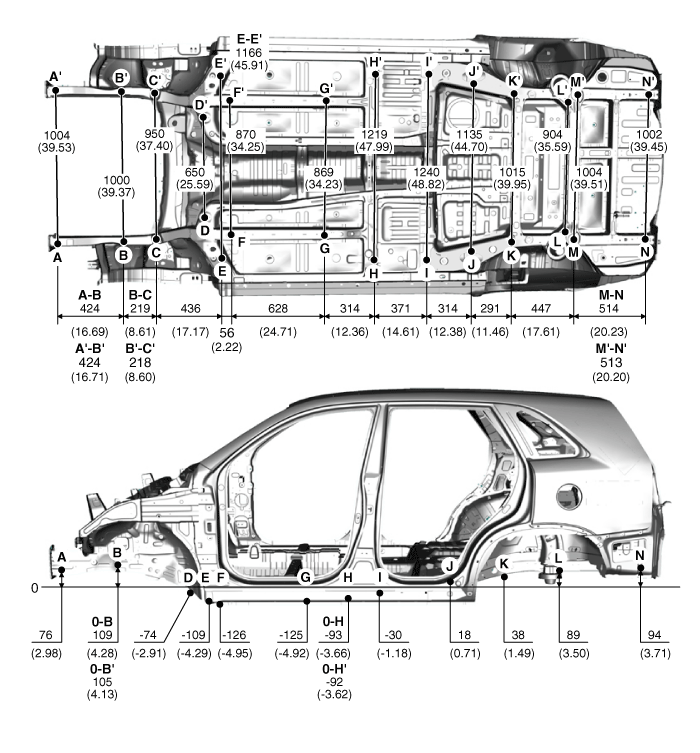

| Проекционные размеры |
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|

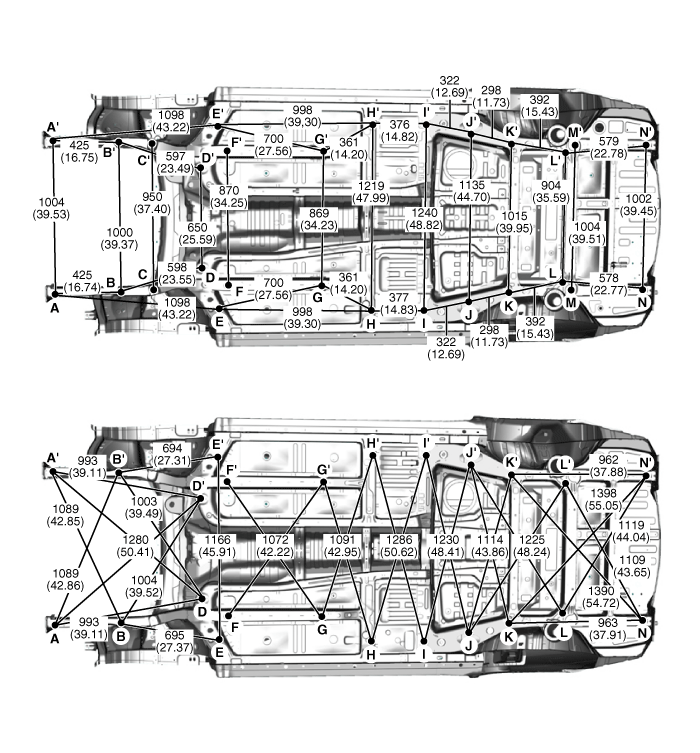

| Фактические размеры |
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие под инструмент в переднем лонжероне (Ø25)
|
Отверстие под инструмент в переднем лонжероне (Ø25)
|
Крепежное отверстие боковой крышки (Ø11)
|
|
|
|
|
|
Крепежное отверстие боковой крышки (Ø11)
|
Болт крепления переднего подрамника
|
Крепежное отверстие переднего подрамника (Ø18)
|
|
|
|
|
|
Отверстие для крепления пола под крышкой
(Ø6,6) |
Крепежное отверстие переднего подрамника (Ø11)
|
Инструментальное отверстие в переднем лонжероне
(Ø14) |
|
|
|
|
|
Отверстие для крепления к полу под крышкой (Ø7)
|
Отверстие для крепления к полу под крышкой (Ø7)
|
Отверстие для крепления заднего продольного рычага (Ø19)
|
|
|
|
|
|
Отверстие для крепления заднего подрамника (Ø22)
|
Крепежное отверстие заднего подрамника (Ø7)
|
Болт крепления заднего подрамника
|
|
|
|
|
|
Отверстие для инструмента в заднем лонжероне пола
(Ø14) |
|
|
Под кузовом (2WD)
Проекционные размеры
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
Фактические размеры
...
Передняя поперечина
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...
