Kia Sorento: компоненты TJ Joint
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Карданный вал и ось
/
Сборка карданного вала
/ Компоненты соединения TJ

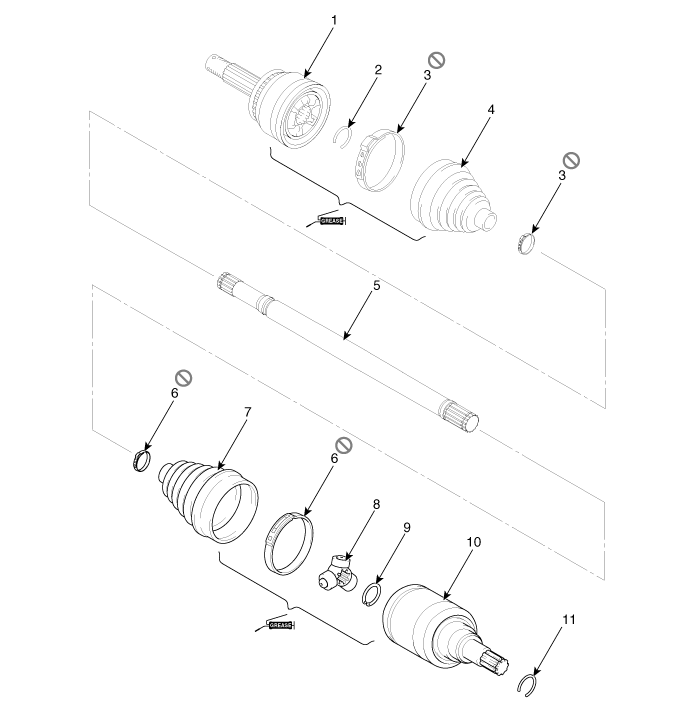

| [левый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Вал
6. Ремешок для ботинок TJ 7. Ботинок TJ 8. Паук в сборе |
9. Стопорное кольцо
10. Корпус ТЖ 11. Стопорное кольцо корпуса |

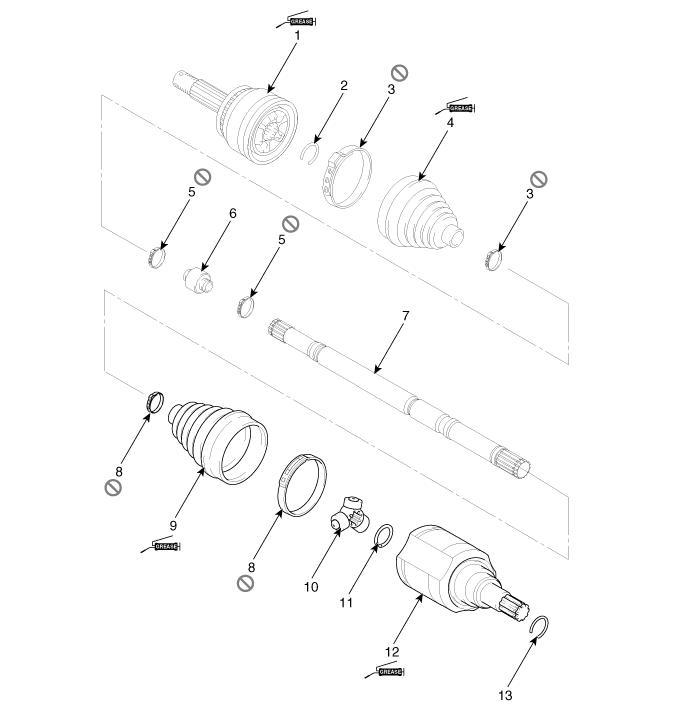

| [Правый] |
|
1. Сборка БЖ
2. Стопорное кольцо BJ 3. Ремешок для обуви BJ 4. Сапоги для минета |
5. Лента динамического демпфера
6. Динамический демпфер 7. Вал 8. Ремешок для ботинок TJ |
9. Ботинок TJ
10. Паук в сборе 11. Стопорное кольцо 12. Корпус ТЖ |
13. Стопорное кольцо корпуса
|
Снятие и установка переднего карданного вала
1.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки:
88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунт-фут)
...
Удаление сустава TJ
• На шарнир приводного вала необходимо нанести специальную смазку. Не заменяйте другим...
