Kia Sorento: Steering Gear box Removal - Electric Power Steering - Steering System - Kia Sorento XM 2011-2023 Service Manual Киа Соренто: Снятие рулевого редуктора

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Рулевая система / Электроусилитель руля / Снятие рулевого механизма

1.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки :
88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунт-фут)
•
Будьте осторожны, чтобы не повредить болты ступицы при снимите переднее колесо и шину (А).
2.
Отсоедините стойку стабилизатора (В) от передней стойки в сборе (А). после ослабления гайки.
Момент затяжки :
98,1 ~ 117,7 Н·м (10,0 ~ 12,0 кгс·м, 72,3 ~ 86,8 фунт-фут)

3.
Снимите шпильку и корончатую гайку, а затем отсоедините рулевую тягу. конец (A) от переднего сустава.
Момент затяжки :
23,5 ~ 33,3 Н·м (2,4 ~ 3,4 кгс·м, 17,4 ~ 24,6 фунт-фут)

4.
Ослабьте болт и гайку и снимите нижний рычаг (А).
Момент затяжки :
98,1 ~ 117,7 Н·м (10,0 ~ 12,0 кгс·м, 72,3 ~ 86,8 фунт-фут)

5.
Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.
Момент затяжки :
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)
•
Держите нейтральный диапазон, чтобы предотвратить повреждение внутренний трос часовой пружины, когда вы управляете рулем колесо.
•
Не используйте болт снова.

6.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
7.
Ослабьте болт (А, В) и снимите верхний кронштейн тяги ролика.
Момент затяжки :
(A) 107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)
(B) 49,0 ~ 63,7 Н·м (5,0 ~ 6,5 кгс·м, 36,2 ~ 47,0 фунт-фут)
•
Болт (A) является болтом, только специальные болты не многоразовый.

8.
Снимите стопорный болт (А) стержня ролика.
Момент затяжки :
107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

9.
Отсоедините резиновую подвеску глушителя (А).

10.

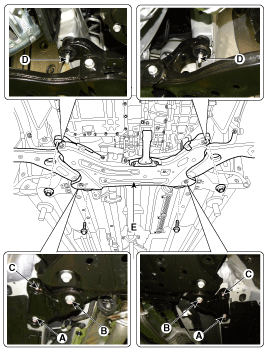

Ослабьте болты и гайки, затем снимите подрамник.
Момент затяжки :
Болты:
(A) 44,1 ~ 58,8 Н·м (4,5 ~ 6,0 кгс·м, 32,5 ~ 43,4 фунт-фут)
(B) 156,9 ~ 176,5 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)
Орехи:
(C) 44,1 ~ 58,8 Н·м (4,5 ~ 6,0 кгс·м, 32,5 ~ 43,4 фунт-фут)
(D) 156,9 ~ 176,5 Н·м (16,0 ~ 18,0 кгс·м, 115,7 ~ 130,2 фунт-фут)

11.
Ослабьте болт (A-4ea) и снимите стабилизатор поперечной устойчивости (B). из подрамника.
Момент затяжки :
49,0 ~ 63,7 Н·м (5,0 ~ 6,5 кгс·м, 36,2 ~ 47,0 фунт-фут)

12.
Ослабьте болт и снимите защитный кожух (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

13.
Снимите рулевой редуктор (В) с поперечины, ослабив крепежный болт (A-4ea).
Момент затяжки :
88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунт-фут)

14.
Установка обратна снятию.
15.
Проверьте сход-развал колес.
(См. Система подвески — «Выравнивание»)
