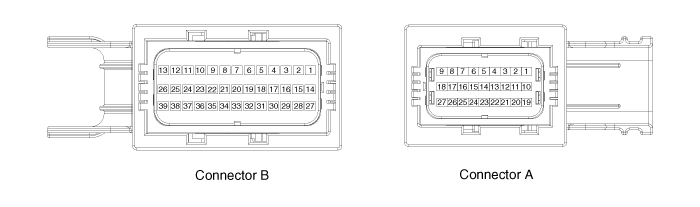

Kia Sorento: клемма SRSCM Connector
|
Приколоть
|
Функция (разъем А)
|
Приколоть
|
Функция (разъем B)
|
|
1
|
Зажигание
|
1
|
Преднатяжитель ремня безопасности [Водитель] Высокий
|
|
2
|
-
|
2
|
Преднатяжитель ремня безопасности [Водитель] Низкий
|
|
3
|
(1-я ступень) Подушка безопасности водителя High
|
3
|
Преднатяжитель ремня безопасности [Пассажирский] Низкий
|
|
4
|
(1-я ступень) Низкая подушка безопасности водителя
|
4
|
Преднатяжитель ремня безопасности [Пассажирский] Высокий
|
|
5
|
(1-я ступень) Низкая подушка безопасности пассажира
|
5
|
Шторка безопасности [водитель] высокая
|
|
6
|
(1-я ступень) Подушка безопасности пассажира High
|
6
|
Шторка безопасности [водитель] Низкая
|
|
7
|
(2-я ступень) Подушка безопасности водителя High
|
7
|
Устройство аварийного крепления [Водитель] Низкий
|
|
8
|
(2-я ступень) Низкая подушка безопасности водителя
|
8
|
Устройство аварийного крепления [Водитель] Высокий
|
|
9
|
CAN_Низкий
|
9
|
Аварийное крепление [Пассажирский] Высокий
|
|
10
|
Шорт бар
|
10
|
Устройство аварийного крепления [Пассажирский] Низкий
|
|
11
|
Шорт бар
|
11
|
Боковая подушка безопасности [Водитель] Низкая
|
|
12
|
(2-я ступень) Низкая подушка безопасности пассажира
|
12
|
Боковая подушка безопасности [Водитель] Высокая
|
|
13
|
(2-я ступень) Подушка безопасности пассажира High
|
13
|
Земля
|
|
14
|
Датчик лобового столкновения [Пассажир] Высокий
|
14
|
Боковая подушка безопасности [Пассажир] Высокая
|
|
15
|
Датчик лобового столкновения [Пассажир] Низкий
|
15
|
Боковая подушка безопасности [Пассажир] Низкая
|
|
16
|
-
|
16
|
Шторка безопасности [Пассажирская] Низкая
|
|
17
|
Подушка безопасности пассажира Активная вентиляция Low
|
17
|
Шторка безопасности [Пассажирская] Высокая
|
|
18
|
CAN_High
|
18
|
-
|
|
19
|
Пассажир Активная вентиляция _ Высокая
|
19
|
-
|
|
20
|
Пассажирская Активная вентиляция _ Низкая
|
20
|
-
|
|
21
|
-
|
21
|
-
|
|
22
|
Вывод сбоя
|
22
|
Давление датчика бокового удара [Пассажир] Высокий
|
|
23
|
-
|
23
|
Давление датчика бокового удара [Пассажир] Низкое
|
|
24
|
Датчик лобового удара [Водитель] Высокий
|
24
|
C_CAN High (линия IMU)
|
|
25
|
Датчик лобового столкновения [Водитель] Низкий
|
25
|
C_CAN Низкий уровень (линия IMU)
|
|
26
|
-
|
26
|
Выключатель замка ремня безопасности [Пассажир]
|
|
27
|
Контрольная лампа
|
27
|
-
|
|
|
|
28
|
-
|
|
|
|
29
|
Датчик бокового удара [Водитель] Высокий
|
|
|
|
30
|
Датчик бокового удара [Водитель] Низкий
|
|
|
|
31
|
Датчик бокового удара [Пассажир] Высокий
|
|
|
|
32
|
Датчик бокового удара [Пассажир] Низкий
|
|
|
|
33
|
-
|
|
|
|
34
|
-
|
|
|
|
35
|
Выключатель замка ремня безопасности [Водитель]
|
|
|
|
36
|
-
|
|
|
|
37
|
-
|
|
|
|
38
|
Датчик бокового удара давления [Водитель] Высокий
|
|
|
|
39
|
Давление датчика бокового удара [Водитель] Низкое
|
Принципиальная электрическая схема
Принципиальная схема (2)
Принципиальная схема (3)
...
