Kia Sorento: SRS Control Module (SRSCM) Variant coding - SRSCM - Restraint - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: Модуль управления SRS (SRSCM) Вариант кодирования

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Сдержанность / SRSCM / Модуль управления SRS (SRSCM) Вариант кодирования

После замены SRSCM на новый НЕОБХОДИМО выполнить «Вариантное кодирование». процедура.
1.
В режиме кодирования варианта SRSCM контрольная лампа подушки безопасности периодически мигает (ВКЛ: 0,5 с, ВЫКЛ: 0,5 с), пока не кодирование обычно завершено.
2.
Если вариантный код не пройден, DTC B1762 (ACU Coding Ошибка) будет отображаться, а контрольная лампа будет мигать.
В этом случае повторите процедуру вариантного кодирования. после подтверждения причины в «DTC Fault State Information».
Вариантное кодирование может выполняться до 255 раз, но если количество кодировочных работ превышает 255 раз, DTC B1683 (превышение Максимальное кодовое число) будет отображаться, и SRSCM необходимо заменить.
3.
Если напряжение аккумуляторной батареи низкое (менее 9 В), DTC B1102 будет отображаться. В этом случае зарядите аккумулятор, прежде чем что-либо делать. иначе, а затем выполните процедуру вариантного кодирования.
Потому что, хотя вариантное кодирование обычно выполняется, DTC B1762 (Ошибка кодирования ACU) и B1102 (Низкое напряжение аккумуляторной батареи) отображаются одновременно.
Процедура кодирования вариантов
■ Тип On-Line в GDS
1.
Зажигание «ВЫКЛ», подключить ГРС.
2.
Зажигание «ВКЛ» и двигатель «ВЫКЛ» выбирают название автомобиля и систему подушек безопасности.
3.
Выберите вариантный режим кодирования.
4.
Следуйте инструкциям на экране, как показано ниже.

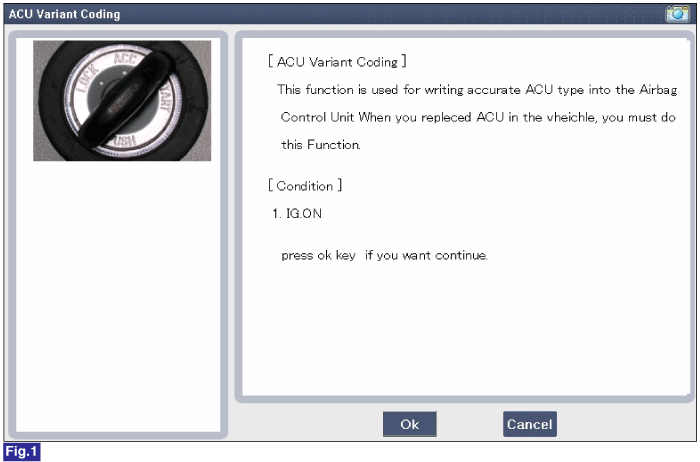

1) Исходный экран кодирования вариантов SRSCM

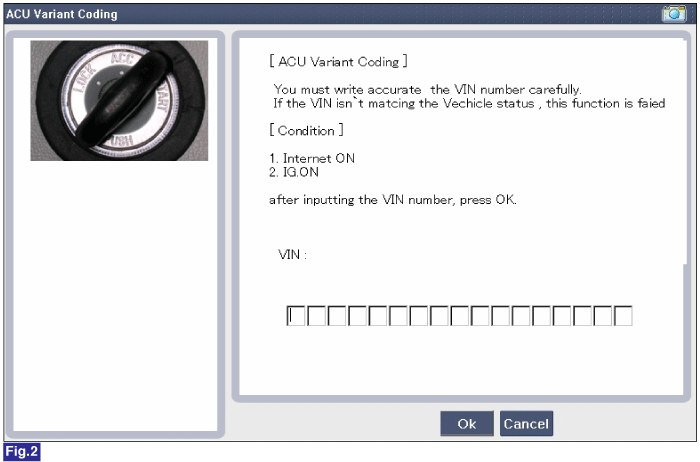

2) Экран ввода VIN-кода

3) Рабочий экран варианта кодирования-1

4) Рабочий экран варианта кодирования-2

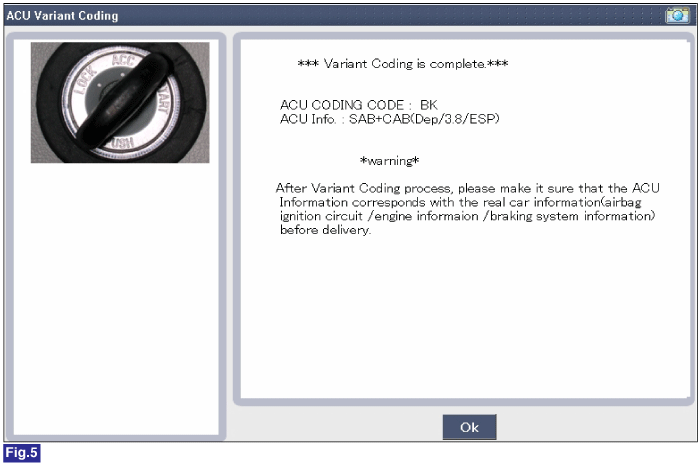

5) Вариантное кодирование завершено

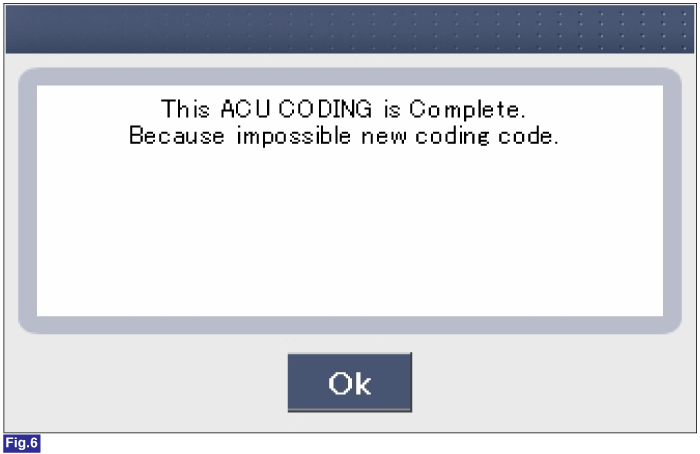

Этот экран открывается, когда вы снова пытаетесь использовать вариантное кодирование на SRSCM, который выполнил вариантное кодирование.

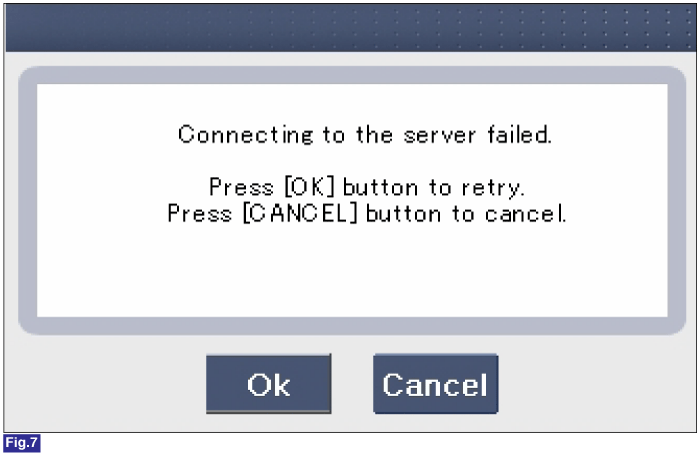

2) Экран сбоя связи

■ Автономный тип в GDS (можно использовать, когда нет подключения к Интернету)

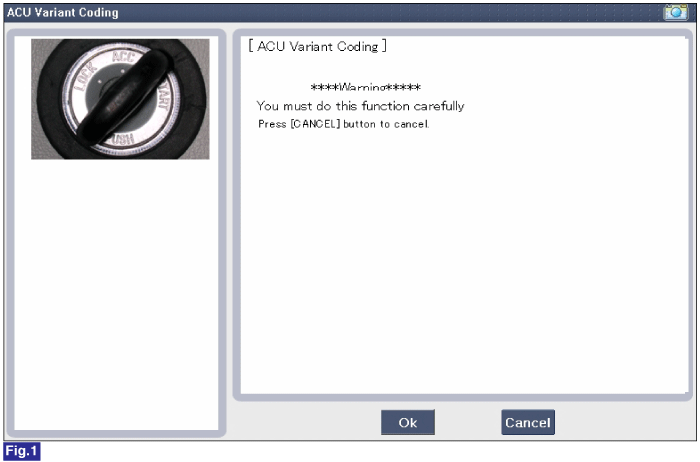

1) Исходный экран кодирования вариантов SRSCM

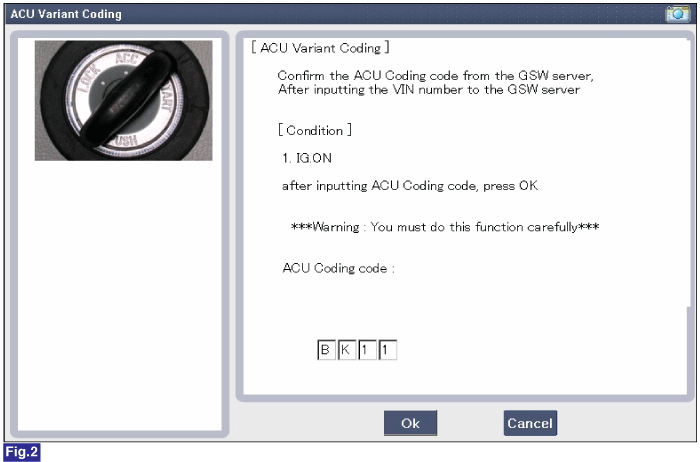

2) Экран ввода кода кодирования SRSCM

3) Экран перепроверки ввода кода SRSCM Coding

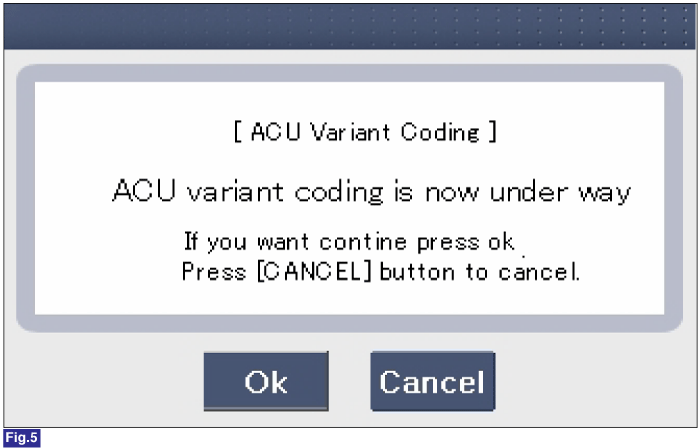

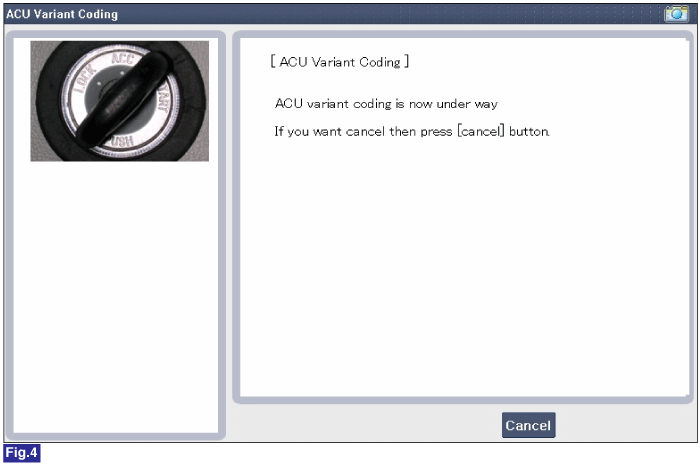

4) Рабочий экран варианта кодирования-1

5) Рабочий экран варианта кодирования-2

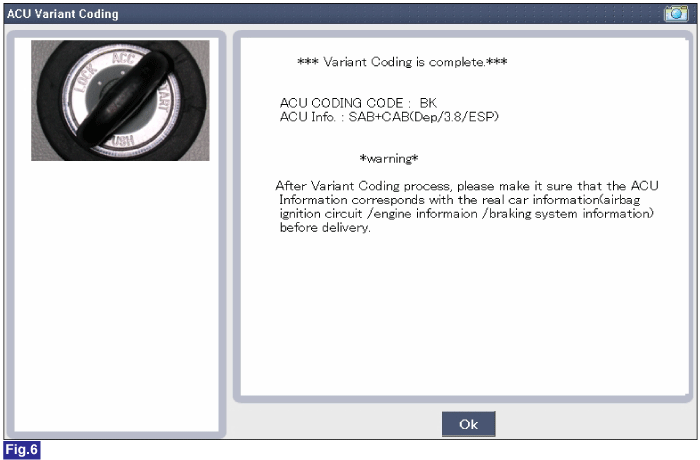

6) Вариантное кодирование завершено

Этот экран открывается, когда вы снова пытаетесь использовать вариантное кодирование на SRSCM, который выполнил вариантное кодирование.
