Kia Sorento: инструменты для специального обслуживания
|
Инструменты
(Номер и имя) |
Иллюстрация
|
Использовать
|
|
09200-3N000
Крепление опоры двигателя (балка) |
|
Снятие и установка коробки передач.
За исключением нижней опоры, используйте балку только с новым креплением опоры двигателя. сторонник(номер SST:09200-2S000) |
|
09200-2С000
Сторонник |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-38001/3N000) с опорой (SST No. №: 09200-2S000) |
|
09200-2W000
Адаптер |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-38001/3N000) с адаптером (SST No. №: 09200-2W000) |
|
09453-3Л240
Установщик сальника (2WD) |
|
Установка сальника картера коробки передач.
(В случае автомобиля с приводом на 2 колеса используйте этот инструмент с обеих сторон при установке сальник, и автомобиль 4WD должен использовать только сторону картера коробки передач.) [Использование с стержнем (SST No.:09231-H1100)] |
|
09453-2W100
Установщик сальника (4WD) |
|
Установка сальника картера коробки передач.
(В случае автомобиля с приводом на 4 колеса используйте этот инструмент со стороны картера коробки передач, когда установка сальника) [Использование с стержнем (SST No.:09231-H1100)] |
|
09231-H1100
Бар |
|
Установка сальника картера коробки передач.
[Использование с приспособлением для установки сальника (SST No.:09453-3L241, 09453-2W100)] |
|
09480-А3800
Направляющий штифт переключателя блокировки |
|
|

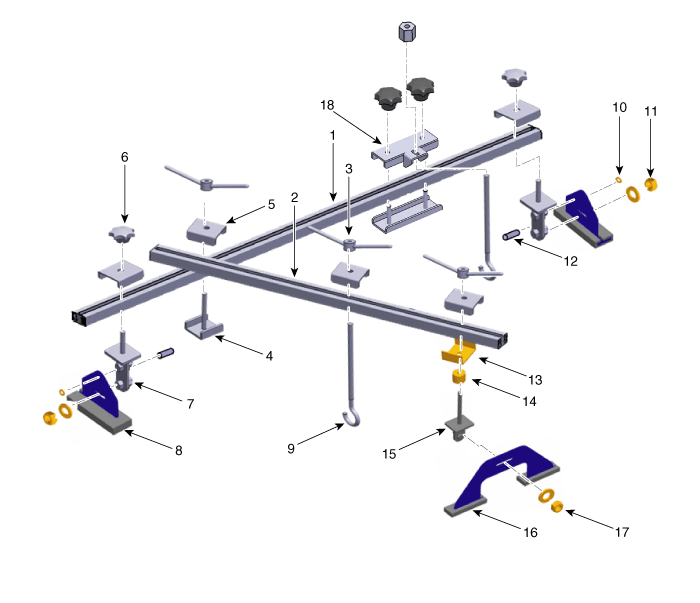

| ※ Специальный инструмент для крепления опоры двигателя сборочный чертеж |
|
1. 09200-3N000(основной стержень)
2. 09200-3N000(Подбар) 3. 09200-3N000(Ручка) 4. 09200-3Н000(Пробка) 5. 09200-3Н000(Пробка) 6. 09200-3N000(Ручка) 7. 09200-3N000 (адаптер) 8. 09200-2С000(Поддержка) 9. 09200-3Н000(Подвеска) |
10. 09200-3N000(Клип)
11. 09200-3N000(Гайка) 12. 09200-3N000(штифт) 13. 09200-2С000(Пробка) 14. 09200-2С000(Проставка) 15. 09200-2S000(Переходник) 16. 09200-2С000(Гайка) 17. 09200-2S000(Поддержка) 18. 09200-2W000 (адаптер) |
Смазочные материалы
Элемент
Специфицированный смазочный материал
Количество
трансмиссионная жидкость
ATF SP-Ⅳ или эквивалент
7,8 л
(2,06 галлона США, 8,24 кварты США, 6,86 имп. кварты)
...
Диагностика неисправностей
Имеет отказоустойчивый механизм, который обеспечивает удержание 4-й передачи в режиме «хромания».
для того, чтобы транспортное средство могло быть доведено до дома владельца или магазина дилера.
Отказоустойчивость: TCM обеспечивает 4-й уровень ...
