Kia Sorento: диагностический осмотр смарт-ключа
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система смарт-ключей
/ Диагностический осмотр смарт-ключа
Самодиагностика с помощью GDS
Дефекты системы смарт-ключей можно быстро диагностировать с помощью GDS. GDS работает
привод быстро контролировать, входное/выходное значение и самодиагностику.
Следующие три функции будут серьезной проблемой в системе SMART KEY.
| 1. |
Проблема с вводом устройства SMART KEY.
|
| 2. |
Проблема в блоке SMART KEY.
|
| 3. |
Проблема с выходом устройства SMART KEY.
|
Следующие три диагностических решения будут основным процессом решения
к большинству опасений.
| 1. |
Блок SMART KEY Проблема ввода: диагностика переключателя
|
| 2. |
Проблема с блоком SMART KEY: диагностика связи
|
| 3. |
Проблема с выходом блока SMART KEY: диагностика антенны и переключателя
|
Диагностика переключателя
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижней панели боковой накладки, включите питание GDS.
|
| 2. |

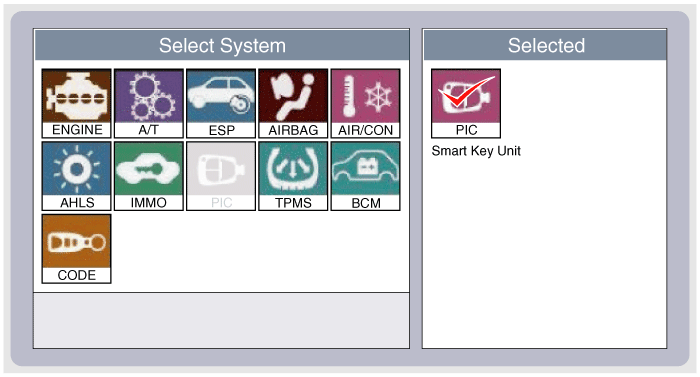

Выберите модель автомобиля, а затем систему SMART KEY.
|
| 3. |
Выберите «Устройство SMART KEY».
|
| 4. |

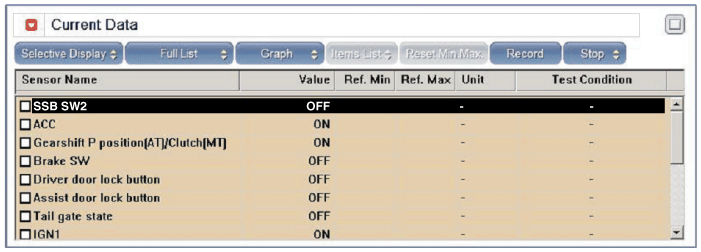

После включения IG выберите «Текущие данные».
|
| 5. |
Вы можете увидеть положение каждого переключателя на сканере после подключения
процесс «текущие данные».
|
Диагностика связи с GDS (самодиагностика)
| 1. |
Диагностика связи проверяет, что все связанные компоненты
работает нормально.
|
| 2. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 3. |

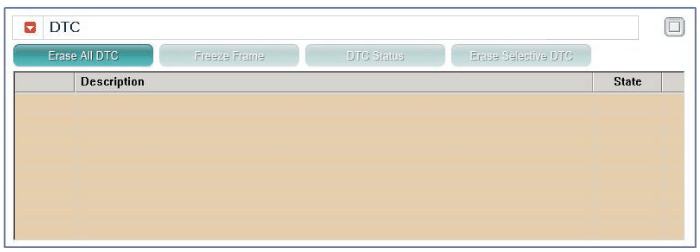

После включения зажигания выберите «DTC».
|
Диагностика срабатывания антенны
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

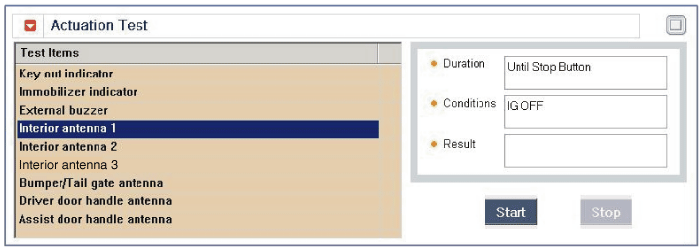

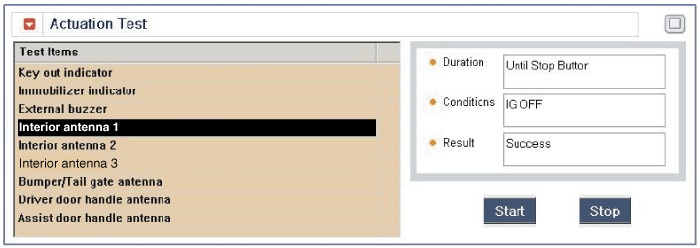

После включения зажигания выберите «ПРОВЕРКА ПРИВОДА».
|
| 3. |
Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью
ГДС.
|
| 4. |
Если светодиод смарт-ключа мигает, смарт-ключ исправен.
|
| 5. |
Если светодиод смарт-ключа не мигает, проверьте напряжение
батарея умного ключа.
|
| 6. |
Активация антенны
|
Проверка состояния антенны
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

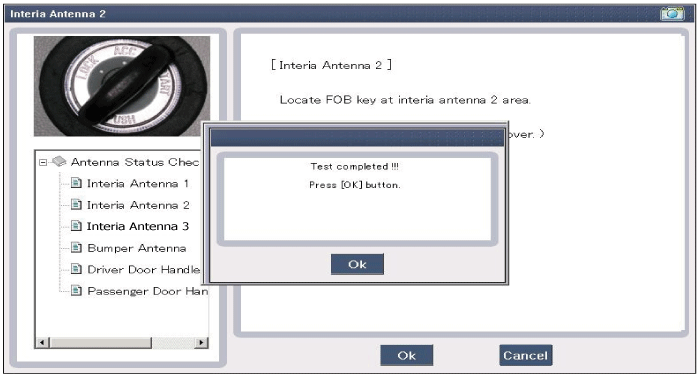

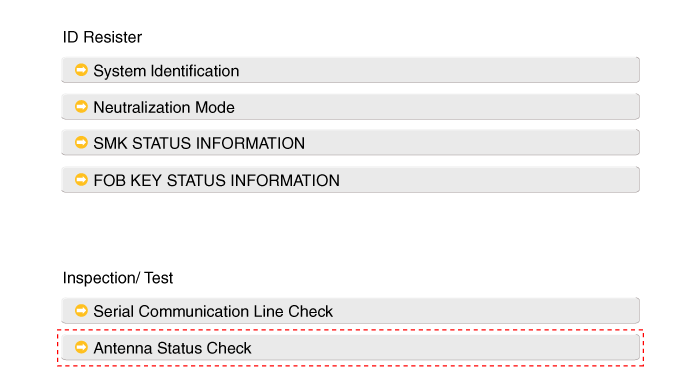

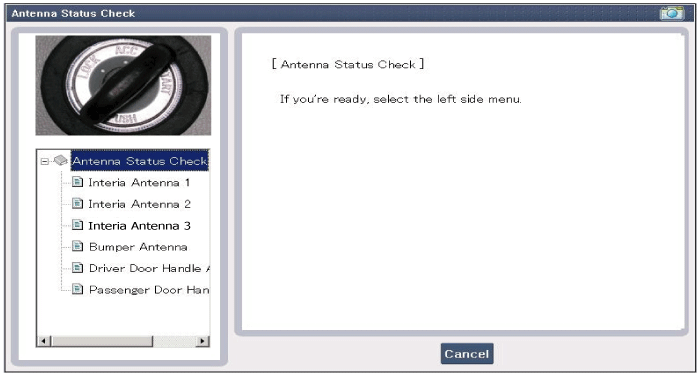

Выберите «Проверка состояния антенны».
|
| 3. |
После включения IG выберите «Проверка состояния антенны».
|
| 4. |

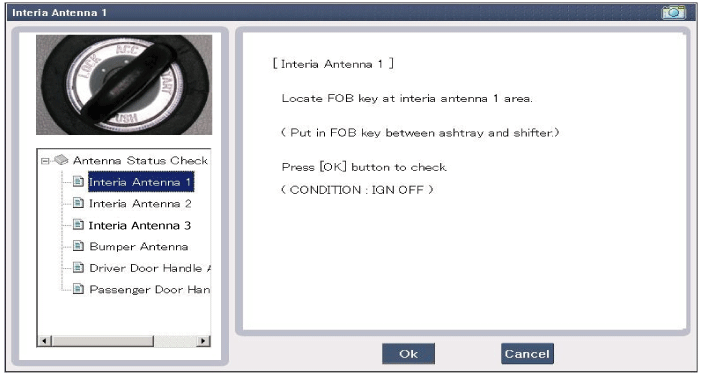

Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью
ГДС.
|
| 5. |
Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача,
прием) и внешний приемник в норме.
|
| 6. |
Состояние антенны
|
Проверка состояния последовательной связи
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

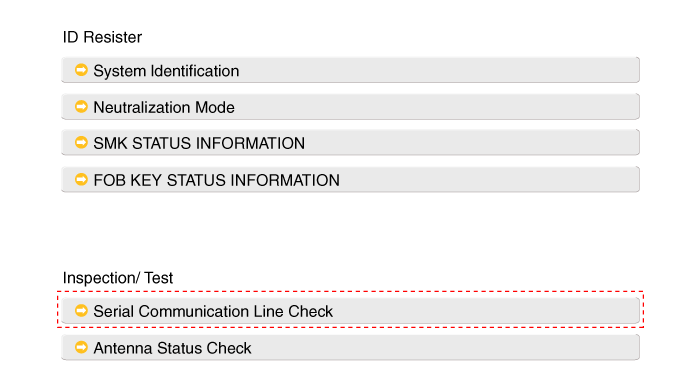

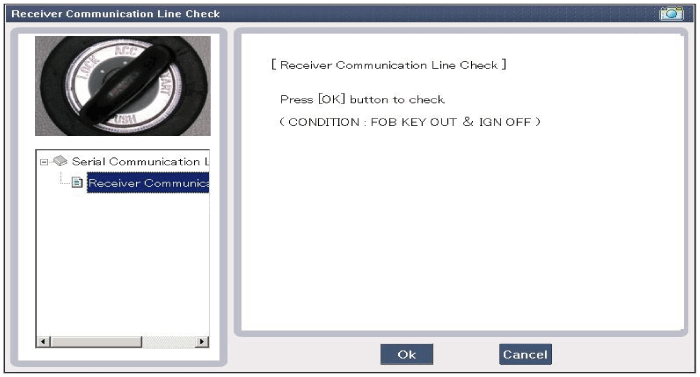

Выберите «Проверка последовательной линии связи».
|
| 3. |
После включения зажигания выберите «Проверка линии связи приемника».
|
| 4. |
Проверьте линию последовательной связи с помощью GDS.
|
| 5. |
Если смарт-ключ работает нормально, связь блока смарт-ключа,
внешний ресивер и ESCL в норме.
|
| 6. |
Если смарт-ключ работает ненормально, проверьте следующие элементы.
|
Проверка срабатывания внутренней антенны
| 1. |
Установите смарт-ключ в следующей зоне затемнения и проверьте IG.
НА.
|
| 2. |
Если зажигание включено, антенна работает нормально.
|
| 3. |
Проверьте режим зажигания внутренней антенны.
|
| 4. |
Установите смарт-ключ в следующей зоне затемнения и активируйте
антенна. Убедитесь, что светодиод смарт-ключа мигает.
|
| 5. |
Если светодиод смарт-ключа не мигает, проверьте антенну в
зона тени.
|
Проверка статуса FOB
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

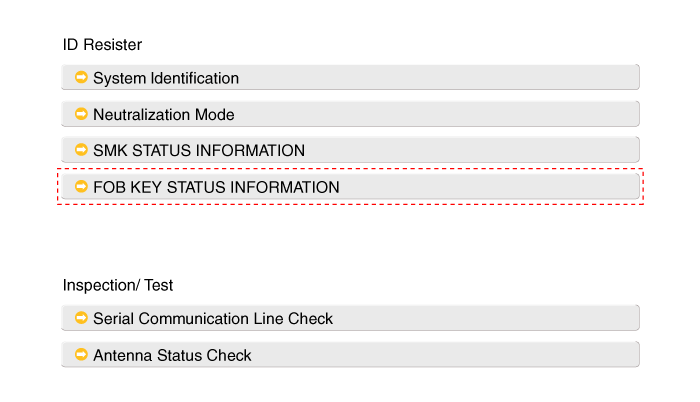

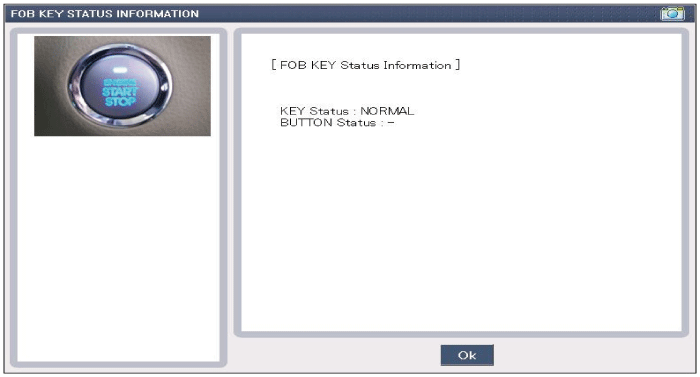

После ВКЛЮЧЕНИЯ ЗАЖИГАНИЯ выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».
|
Проверка состояния смарт-ключа
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

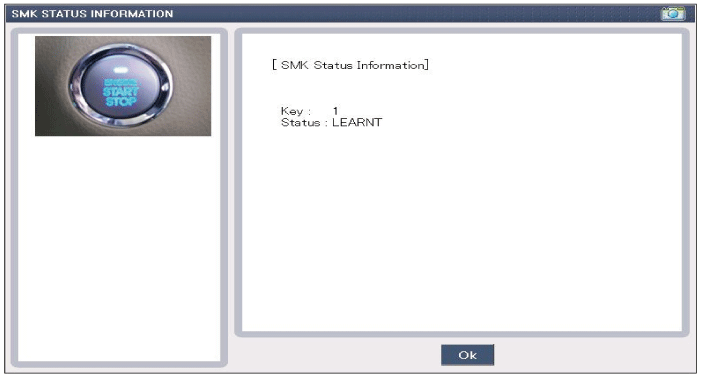

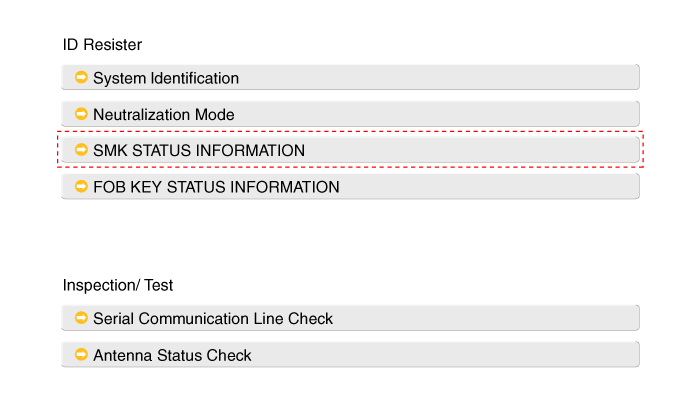

После включения зажигания выберите «SMK STATUS INFO».
|

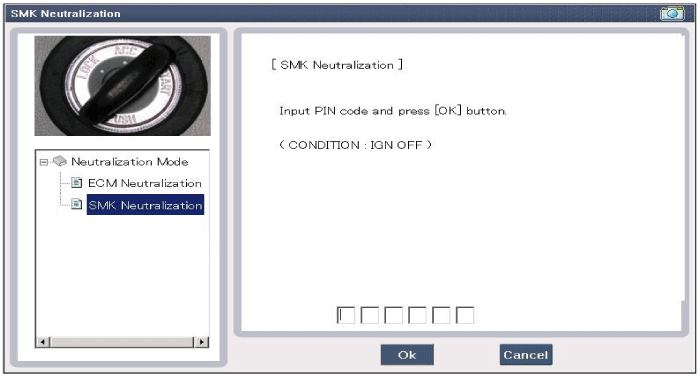

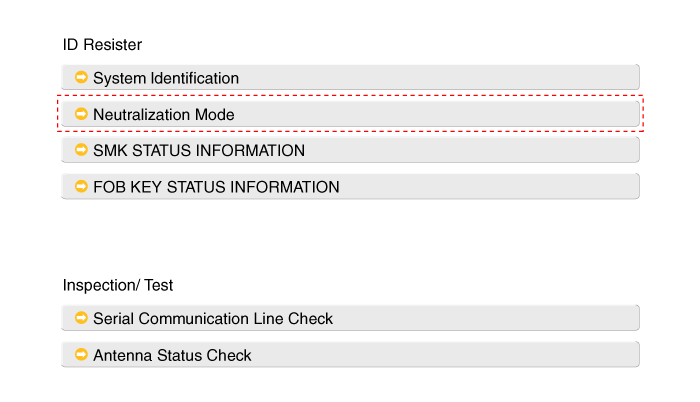

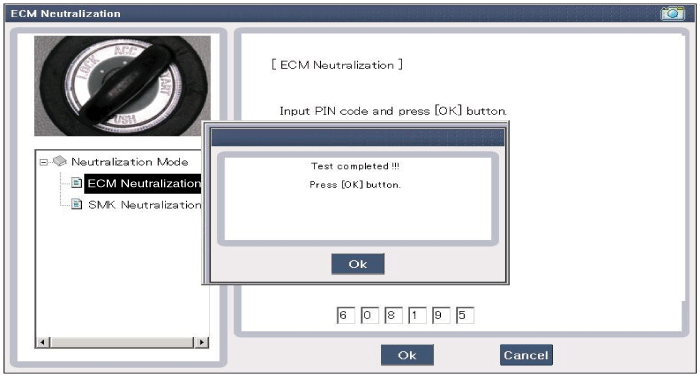

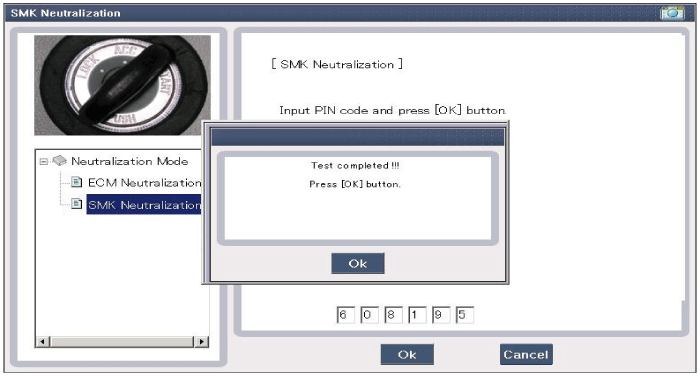

Проверка статуса нейтрализации
| 1. |
Подключите кабель GDS к разъему канала передачи данных в драйвере.
нижняя панель боковой накладки.
|
| 2. |

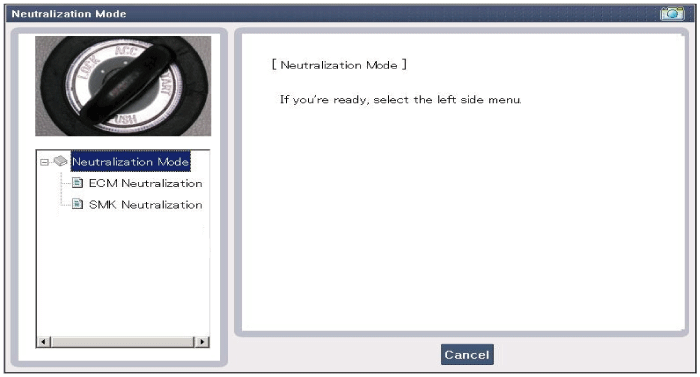

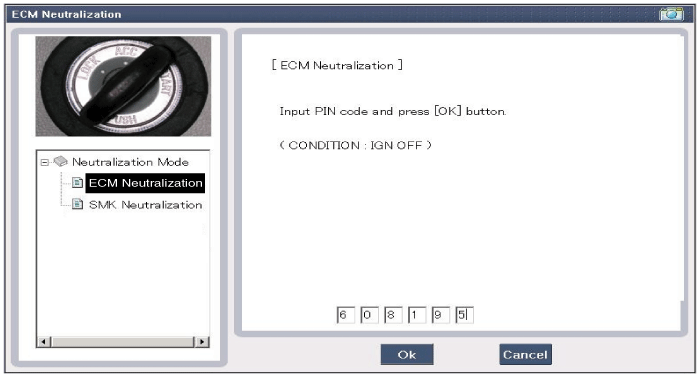

После IGN ON выберите «Режим нейтрализации».
|
Список входных переключателей
|
Нет
|
Имя элемента
|
Единица
|
|
1
|
SSB-переключатель2
|
-
|
|
2
|
АКК
|
-
|
|
3
|
IGN1
|
-
|
|
4
|
Положение шестерни «P»
|
-
|
|
5
|
Тормозной переключатель
|
-
|
|
6
|
Кнопка блокировки двери FL
|
-
|
|
7
|
Кнопка блокировки двери FR
|
-
|
|
8
|
Переключатель крышки багажника
|
-
|
|
9
|
Напряжение батареи
|
-
|
|
10
|
Напряжение генератора
|
-
|
|
11
|
KEY out Индикаторная лампа
|
-
|
|
12
|
Лампа иммобилайзера
|
-
|
|
13
|
Внешний зуммер
|
-
|
Список приводов
|
Нет.
|
Имя элемента
|
Состояние
|
|
1
|
Иммо. индикаторная лампа
|
Включение зажигания
Двигатель выключен |
|
2
|
Внешний зуммер
|
Включение зажигания
Двигатель выключен |
|
3
|
Внутренняя антенна 1 активна
|
Включение зажигания
Двигатель выключен |
|
4
|
Внутренняя антенна 2 активна
|
Включение зажигания
Двигатель выключен |
|
5
|
Внутренняя антенна 3 активна
|
Включение зажигания
Двигатель выключен |
|
6
|
Антенна бампера активна
|
Включение зажигания
Двигатель выключен |
|
7
|
DRV DR Антенна активна
|
Включение зажигания
Двигатель выключен |
|
8
|
Антенна AST DR активна
|
Включение зажигания
Двигатель выключен |
Установка смарт-ключа
Блок смарт-ключа
1.
Установите блок смарт-ключа.
2.
Установите болт и гайку крепления блока смарт-ключа, а затем
соединитель.
...
