Kia Sorento: Signal Waveform - Injector - Engine Control System - Engine Control / Fuel System - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: форма сигнала

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Инжектор / Форма сигнала

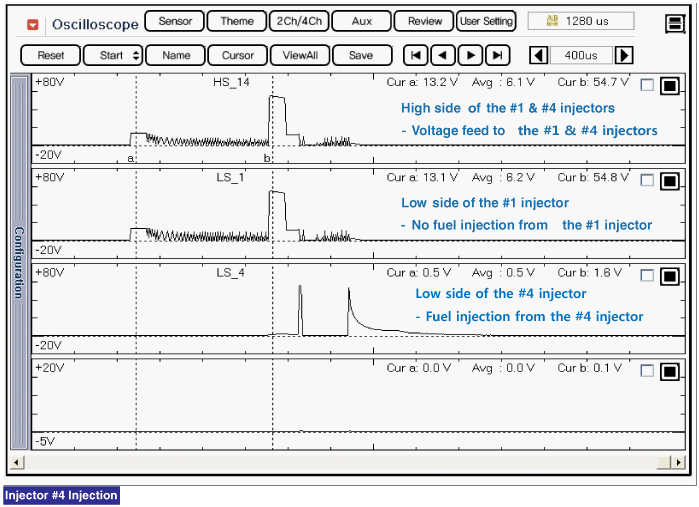

Три формы волны ниже взяты от форсунок №1 и №4. верхняя форма волны – со стороны высокого давления (сторона подачи) форсунок №1 и №4, в то время как средний сигнал относится к стороне низкого давления (со стороны земли) форсунки №1, а нижняя кривая относится к нижней стороне форсунки №4.
Средняя форма волны такая же, как и верхняя, потому что нет заземление для цепи. При отсутствии тока в цепи форсунка №1 не под напряжением и топливо не течет.
Нижняя осциллограмма показывает, что заземление подается и есть напряжение падение через форсунку №4. При протекании тока в цепи форсунка №4 находится под напряжением и топливо течет.

Спецификация
Элемент Спецификация Сопротивление катушки (Ом) 1,18 ~ 1,31 [20°C(68°F)] ...
Принципиальная электрическая схема
...
