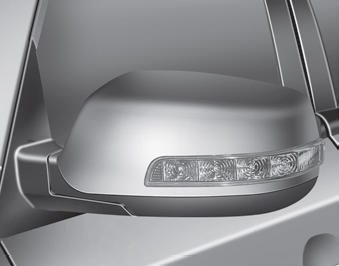

Киа Соренто: замена лампы повторителя поворота

Если лампочка не работает, рекомендуем обратиться в авторизованный сервисный центр. Дилер Киа.

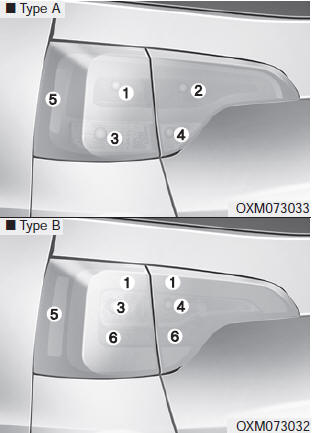

Замена лампы заднего комбинированного фонаря

(1) Стоп-сигнал и задний фонарь
(2) Задний фонарь
(3) Задний указатель поворота
(4) Задний фонарь
(5) Задний боковой маркер
(6) стоп-сигнал

Наружная лампа

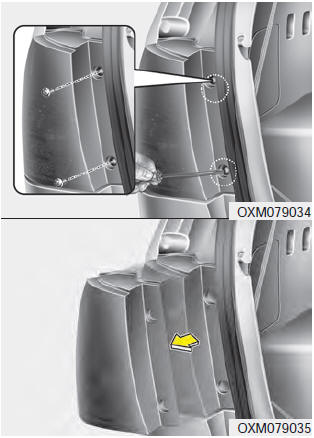

1. Откройте заднюю дверь.

2. Ослабьте винты, удерживающие узел лампы, с помощью крестообразной отвертки.

3. Снимите задний комбинированный фонарь с кузова автомобиля.

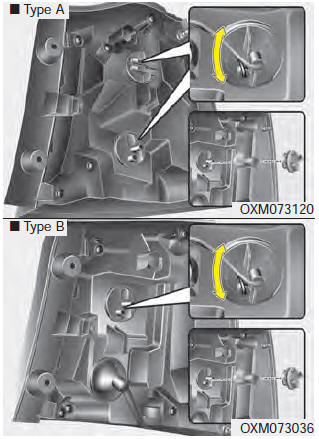

4. Снимите гнездо с узла, повернув гнездо против часовой стрелки. пока выступы на гнезде не совместятся с пазами на сборке.

5. Выньте лампочку из патрона, нажав на нее и повернув против часовой стрелки. пока выступы на лампе не совместятся с прорезями в патроне. Вытяните лампочку розетки.

6. Вставьте новую лампочку, вставив ее в патрон и вращая до тех пор, пока она не загорится. фиксируется на месте.

7. Установите розетку в узел, совместив выступы на розетке с пазы в сборе.

Вставьте гнездо в сборку и поверните гнездо по часовой стрелке.

8. Установите фару в сборе на кузов автомобиля.

* Если ваш автомобиль оснащен светодиодными стоп-сигналами и задними фонарями, замените их на Блоки в сборе со светодиодами. Обратитесь к авторизованному дилеру Киа.

Тип B (стоп-сигнал и задний фонарь)

Если лампа лампы не работает, проверьте автомобиль в авторизованном сервисном центре. Дилер Киа.

Внутренняя лампа

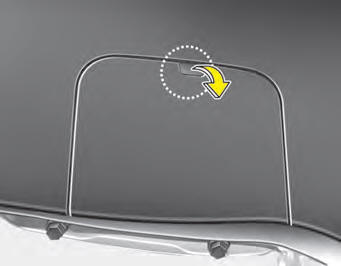

1. Откройте заднюю дверь.

2. Снимите сервисную крышку.

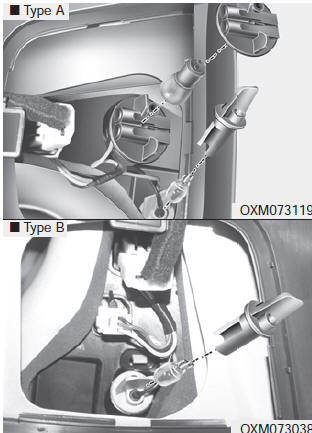

3. Снимите гнездо с узла, повернув гнездо против часовой стрелки. пока выступы на гнезде не совместятся с пазами на сборке.

4. Выньте лампочку из патрона, нажав на нее и повернув против часовой стрелки. пока выступы на лампе не совместятся с прорезями в патроне. Вытяните лампочку розетки.

5. Вставьте новую лампочку, вставив ее в патрон и вращая до тех пор, пока она не загорится. фиксируется на месте.

6. Установите розетку в узел, совместив выступы на розетке с пазы в сборе.

Вставьте гнездо в сборку и поверните гнездо по часовой стрелке.

7. Установите сервисную крышку, вставив ее в сервисное отверстие.

Замена верхнего стоп-сигнала

Введите

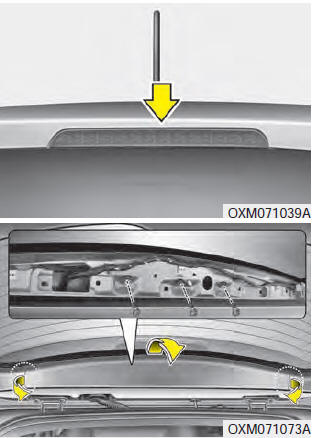

1. Откройте заднюю дверь

2. Снимите центральную крышку задней верхней обшивки.

3. Снимите крепежные болты.

4. Отсоедините разъем.

5. Замените собранный блок новым светодиодом.

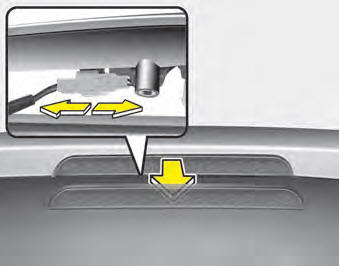

6. Снова подсоедините разъем.

7. Установите стопорные болты и гайки и затяните их.

8. Установите на место центральную крышку задней верхней обшивки.

Тип B (со спойлером)

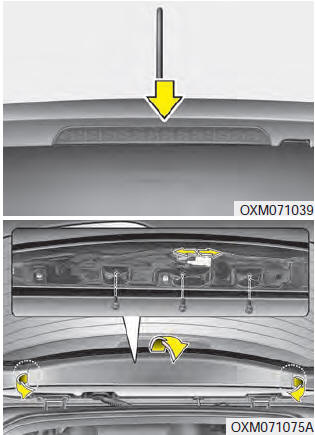

1. Откройте заднюю дверь.

2. Аккуратно снимите центральную крышку обивки задней двери багажника.

3.Отсоедините электрический разъем.

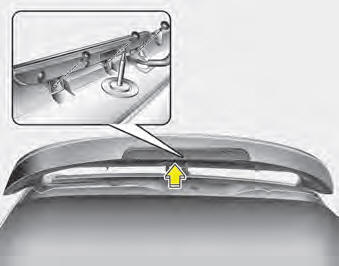

4.Ослабьте стопорные гайки и снимите спойлер.

5. Снимите верхний стоп-сигнал в сборе после ослабления винтов.

6. Установите новый узел фары в порядке, обратном снятию.

Замена лампочки освещения номерного знака

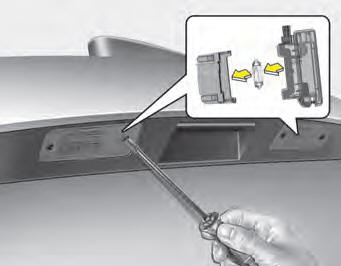

1. Ослабьте винты крепления объектива крестовой отверткой.

2. Снимите объектив.

3. Извлеките лампочку, потянув ее прямо наружу.

4. Установите новую лампу.

5. Надежно установите объектив с помощью крепежных винтов.

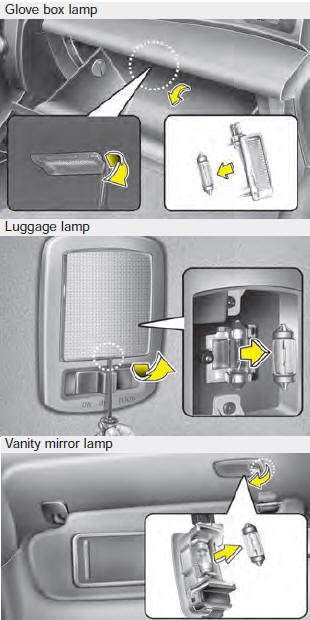

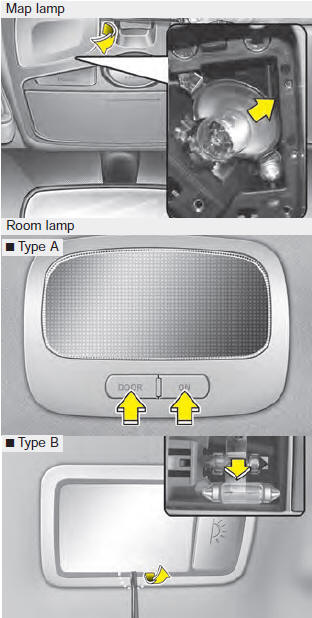

Замена лампочки в салоне

1. С помощью плоской отвертки аккуратно подденьте линзу от внутреннего плафона. Корпус.

2. Снимите лампу, потянув ее прямо наружу.

ПРЕДУПРЕЖДЕНИЕ

Перед работой с внутренним освещением убедитесь, что кнопка «ВЫКЛ» нажата. чтобы не обжечь пальцы и не получить удар током.

3. Установите новую лампочку в патрон.

4. Совместите выступы объектива с выемками на корпусе внутреннего фонаря и защелкните объектив. на место.

ОСТОРОЖНОСТЬ

Будьте осторожны, чтобы не загрязнить и не повредить объектив, язычок объектива и пластиковые корпуса.
