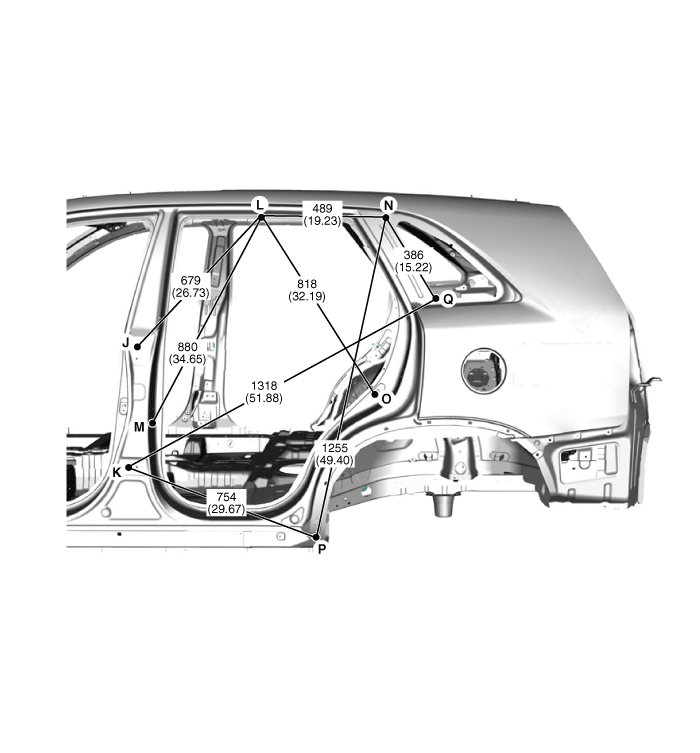

Kia Sorento: Боковой кузов C
|
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие под инструмент в переднем лонжероне (Ø8,2)
|
Отверстие под инструмент в верхней панели фартука крыла (Ø8)
|
Отверстие для крепления верхней петли передней двери
(Ø13) |
|
|
|
|
|
Отверстие для крепления нижней петли передней двери
(Ø13) |
Отверстие для крепления панели крыла (Ø6,6)
|
Выемка боковой внешней панели
|
|
|
|
|
|
Выемка боковой внешней панели
|
Выемка боковой внешней панели
|
Отверстие для крепления выключателя передней двери (Ø10)
|
|
|
|
|
|
Отверстие для крепления верхней петли задней двери
(Ø13) |
Отверстие для крепления нижней петли задней двери
(Ø13) |
Выемка боковой внешней панели
|
|
|
|
|
|
Выемка боковой внешней панели
|
Четверть фиксированного отверстия для крепления стекла
(Ø6) |
Отверстие для крепления выключателя задней двери (Ø10)
|
|
|
|
|
|
Отверстие для крепления молдинга бокового порога
(12X12) |
Петля для крепления стекла на четверть
|
Отверстие крепления заднего бампера (Ø12)
|
Боковой корпус Б
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...
Интерьер А
* Эти размеры, указанные на этом рисунке, являются фактическими измерениями.
размеры. [Единица измерения: мм (дюймы)]
...
