Рулевая система
/
Электроусилитель руля
/ Принципиальные схемы

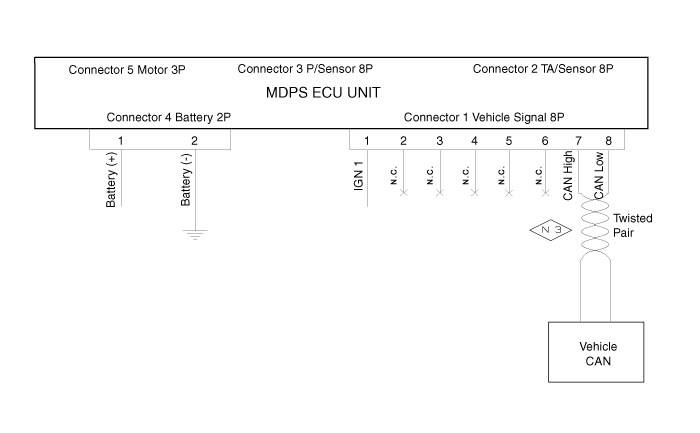

Принципиальная схема МДПС

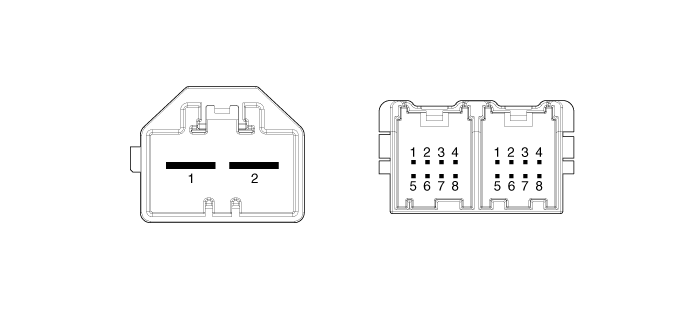

Соединитель жгута
|
Соединитель
|
Номер контакта
|
Имя контакта
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
Сигнал автомобиля
|
1
|
Зажигание
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
CAN_High
|
|
|
8
|
CAN_Низкий
|
Компоненты
1. Вал рулевой колонки
2. ЭБУ
3. Мотор
4. Рулевой редуктор
...
Общий осмотр
После или перед обслуживанием системы EPS выполните поиск и устранение неисправностей.
и процедура проверки следующая. Сравните состояние системы с нормальным состоянием
в таблице ниже, и если аномальный симптом ...
