Kia Sorento: блок-схема мощности
|
П,Н
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
●
|
|
|
|
|

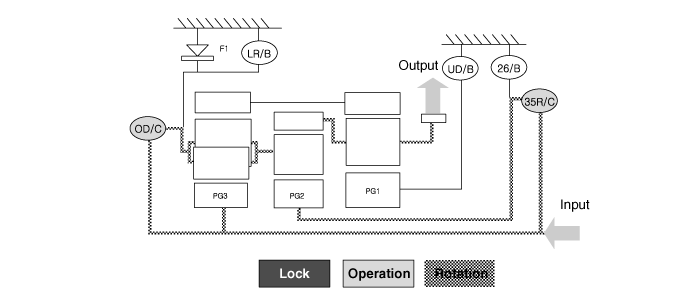

▣ Направление вращения
▶Активация нижнего и заднего тормоза (LR/B) → Повышающая передача (O/D) Блокировка ступицы →
Средний и задний замок ПК
▶Вращение входного вала → Вращение задней солнечной шестерни → Вращение задней внутренней шестерни
(Реверс) → Вращение задней внешней шестерни → Вращение задней кольцевой шестерни → Передняя
Вращение кольцевой шестерни → Вращение передней шестерни → Вращение передней солнечной шестерни (реверс)
→ Понижающая передача (U/D) Вращение ступицы (задний ход)
▶Вращение входного вала → Поворот фиксатора муфты повышающей передачи (OD/C)
▶Вращение входного вала → Вращение муфты 35R
|
р
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
●
|
|
●
|
|
|

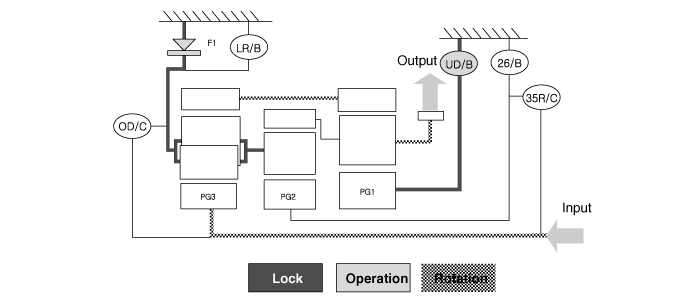

▣ Маршрут доставки энергии
▶ Среднее водило заблокировано, средняя солнечная шестерня вращается
▶ Вращение солнечной шестерни средней планетарной передачи при заблокированном водиле
на месте тормозит и реверсивно вращает кольцевую шестерню (переднее водило), в результате чего
при передаче мощности на передний носитель.
▶ Задняя и передняя кольцевые шестерни задней планетарной передачи вращаются с уменьшенной
скорость, приводящая к обратному вращению переднего планетарного редуктора без нагрузки
передняя солнечная шестерня.
|
Д1
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
●
|
(○)
|
|
|
|
●
|

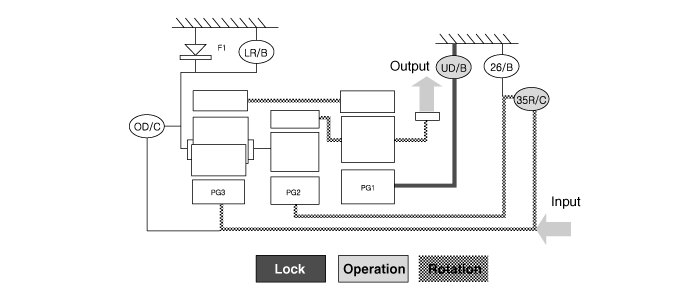

▣ Маршрут доставки энергии
▶ Передняя солнечная шестерня, среднее и заднее водило заблокированы, а задняя солнечная шестерня вставлена.
постоянное вращение
▶ При вращении задней солнечной шестерни мощность на задней планетарной передаче снижается.
зубчатое колесо, а затем подается к заднему и переднему кольцевым зубчатым колесам. Тогда сила
снова уменьшается на передней планетарной передаче, солнечная шестерня которой зафиксирована на месте,
а затем доставили на передний перевозчик.
▶ Здесь средняя кольцевая шестерня, состоящая из единого узла с
переднее водило вращается и приводит к обратному вращению без нагрузки
средняя солнечная шестерня.
|
Д2
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
●
|
|
●
|
|
|
|

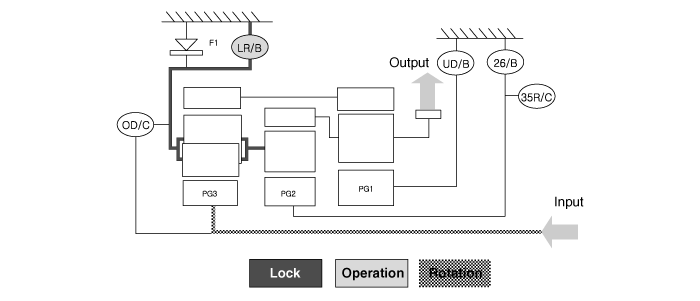

▣ Маршрут доставки энергии
▶ Передняя солнечная шестерня и средняя солнечная шестерня заблокированы, а задняя солнечная шестерня постоянно
вращение
▶ Вращение задней солнечной шестерни передает мощность на заднее и переднее кольцевое пространство.
шестерни, и реакция от переднего водила и средней кольцевой шестерни, на которую
солнечная шестерня крепится, переходит на средний и задний водила, в результате чего
в равновесии мощности и передаче мощности переднему водителю.
|
Д3
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
●
|
|
|
●
|
|
|

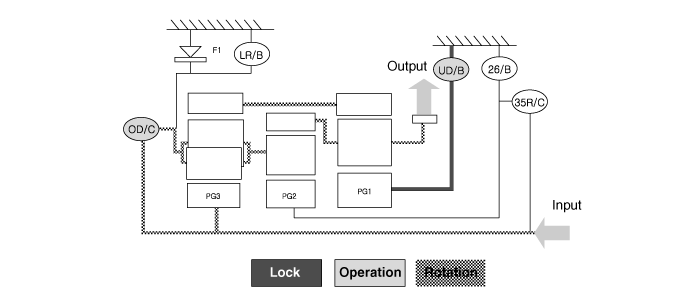

▣ Маршрут доставки энергии
▶ Передняя солнечная шестерня заблокирована, а средняя и задняя солнечные шестерни вращаются
▶ Вращение средней солнечной шестерни и задней солнечной шестерни передает мощность
задние и передние кольцевые шестерни, а также реакция переднего водила и
средняя кольцевая шестерня, к которой крепится солнечная шестерня, переходит на среднюю
и задние носители, что приводит к равновесию мощности и передаче мощности на
передний носитель.
|
Д4
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
●
|
|
|
|
●
|
|

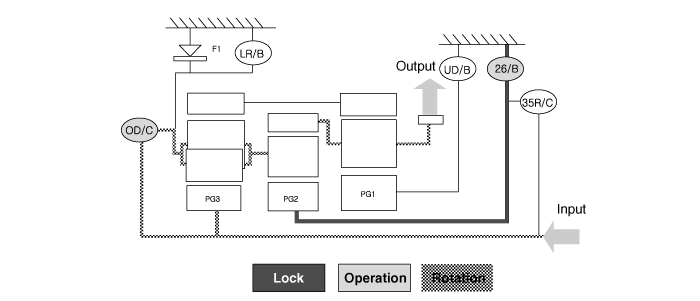

▣ Маршрут доставки энергии
▶ Передняя солнечная шестерня заблокирована, а задний водил и задняя солнечная шестерня вращаются
▶ Активация муфты повышающей передачи (OD/C) синхронизирует заднюю планетарную передачу.
водило шестерни и солнечные шестерни. Передаточное отношение 1:1 проходит через заднюю
и передних кольцевых шестерен и достигает переднего водила передней планетарной передачи,
к которому прикреплена солнечная шестерня.
▶ Здесь средняя солнечная шестерня средней планетарной передачи вращается с большей
скорости в нормальном направлении и при нулевой нагрузке за счет действия приведенного
кольцевая передача и водило, имеющие передаточное отношение 1:1.
|
Д5
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
|
|
●
|
●
|
|

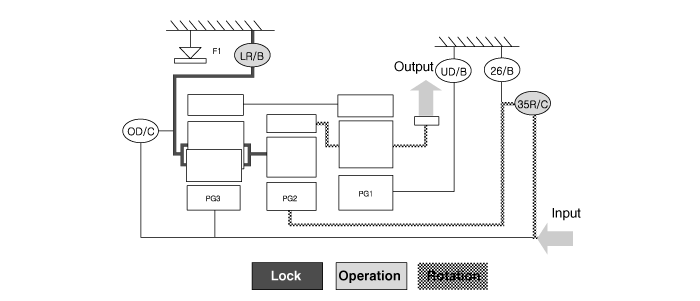

▣ Маршрут доставки энергии
▶ Среднее и заднее водила, средняя солнечная шестерня и задняя солнечная шестерня во вращении
▶ Среднее водило и солнечная шестерня средней планетарной передачи вращаются одновременно,
в результате передаточное отношение вращения 1: 1 переносится на среднее кольцо
шестерня (переднее водило).
▶ Задняя планетарная передача здесь вращается с передаточным числом 1:1, т.к.
будет при включении 4-й передачи; однако передняя планетарная передача остается
безудержно и передняя солнечная шестерня вращается в нормальном направлении, на нуле
нагрузки и при передаточном отношении 1:1.
|
Д6
|
УД/Б
|
ЛР/Б
|
26/Б
|
35р/с
|
ОП/К
|
ОВК
|
|
|
|
●
|
|
●
|
|

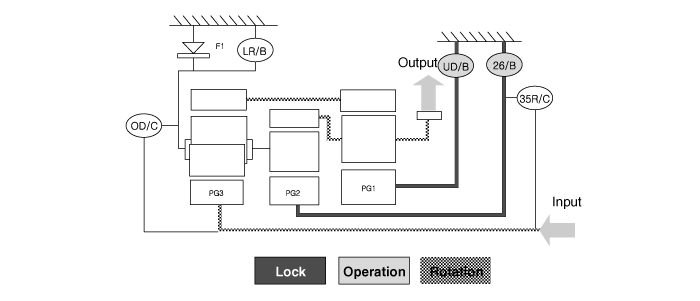

▣ Маршрут доставки энергии
▶ Среднее водило вращается, средняя солнечная шестерня заблокирована.
▶ Когда солнечная шестерня средней планетарной передачи зафиксирована на месте и
перевозчику поезда разрешено вращаться, средняя кольцевая шестерня увеличивает скорость
вращения и передает мощность на переднее водило.
▶ Здесь задняя планетарная передача поддерживает передаточное отношение 1:1, как если бы
при включении 4-й или 5-й передачи; однако передняя планетарная передача остается незакрепленной
и передняя солнечная шестерня вращается с большей скоростью в нормальном направлении и
при нулевой нагрузке.
Расположение компонента
1. Муфта повышающей передачи (OD/C)
2. Обгонная муфта (OWC)
3. Низкий и задний тормоз (LR/B)
4. Тормоз понижающей передачи (UD/B)
5. 26 Тормоз(26/В)
6. Муфта 35R (35R/C)
7. Демпфер Clu ...
