Kia Sorento: замена панорамного люка на крыше
Замена подвижного стекла
|
1.
|
Наклоните заднюю часть подвижного стекла (А) с помощью панорамы.
переключатель люка.
|
|
2.
|
Снимите обе стороны декоративной крышки (A).
|
|
3.
|
Ослабьте крепежные винты (А) с обеих сторон.
|
•
|
Будьте осторожны, чтобы не повредить винты.
|
|
|
|
4.
|
Осторожно поднимите подвижное стекло (А) и снимите его.
|
|
5.
|
Установите в порядке, обратном снятию.
|
•
|
После замены подвижного стекла отрегулируйте выравнивание
если нужно.
|
|
|
Замена дефлектора панорамного люка
|
1.
|
Полностью откройте подвижное стекло с помощью переключателя панорамного люка.
|
|
2.
|
Ослабьте крепежные винты (А), расположенные сбоку панорамы.
дефлектор люка.
|
•
|
Будьте осторожны, чтобы не повредить винты.
|
|
|
|
3.
|
Снимите дефлектор панорамного люка (А) после ослабления
крепежные винты, расположенные спереди.
|
•
|
Будьте осторожны, чтобы не повредить винты.
|
|
|
|
4.
|
Установите в порядке, обратном снятию.
|
Замена рулонных штор
|
1.
|
Откройте шторку с помощью переключателя панорамного люка.
|
•
|
Оставьте 10 ~ 20 см (0,3937 ~ 0,7874 дюйма) ролика
слепой неоткрытый.
|
|
|
|
2.
|
Снимите обшивку крыши.
|
|
3.
|

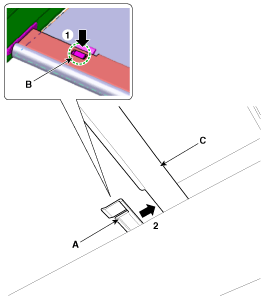

Снимите штангу жалюзи (C), нажав на верхнюю часть
стопорный штифт (B), расположенный с обеих сторон башмака рулонной шторы (A).
|
|
4.
|
Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза
правый боковой кронштейн роликового ножа (A). Будьте осторожны, чтобы не выпустить
напряжение.
|
|
5.
|

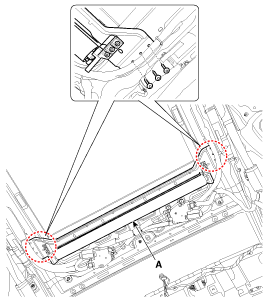

Снимите нижнюю опору (А) рулонной шторы, ослабив крепления
винты.
|
|
1.
|
Установите боковой кронштейн рулонной шторы (А) в направляющий паз.
(Б).
|
|
2.
|
Затяните крепежные винты после установки рулонной шторы
нижняя опора (А).
|
|
3.
|
Снимите фиксированный штифт (B), расположенный внутри правого бокового ролика.
боковой кронштейн отвала (А).
|
|
4.
|
Установите штангу жалюзи (А) поверх башмака жалюзи.
(Б).
|
|
5.
|
Вставьте штангу жалюзи (А) в башмак жалюзи (В).
|
|
6.
|
Установить отделку крыши.
|
|
7.
|
Полностью закрыть подвижное стекло с помощью панорамного люка.
выключатель.
|
|
•
|
Регулировка натяжения роликового полотна
|
|
1.
|
Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза.
правого бокового кронштейна роликового ножа (A). Будьте осторожны, не
чтобы снять напряжение.
|
|
2.
|
Снимите нижнюю опору рулонной шторы.
|
|
3.
|
Нажмите на стопорный штифт (А) и снимите толкающий ролик.
шторка (B) в направлении стрелки.
|
|
4.
|
Снимите рулонную штору (А) с опоры рулонной шторы.
кронштейн (В).
|
|
5.
|
Удалите фиксированный штифт (B) из паза
правый боковой кронштейн рулонной шторы (A).
|
•
|
Будьте осторожны, чтобы не повредить руку при
натяжение бокового кронштейна рулонной шторы ослабляется.
|
|
|
|
6.
|
Вращайте роликовый нож (B), удерживая рулонную штору.
боковой кронштейн (А).
|
•
|
Будьте осторожны, чтобы не повредить руку при
натяжение бокового кронштейна рулонной шторы ослабляется.
|
|
|
•
|
Поверните его 12 раз по часовой стрелке.
|
|
|
|
7.
|
Вставьте фиксированный штифт (B) в отверстие, расположенное внутри паза.
правого бокового кронштейна роликового ножа (A). Будьте осторожны, не
чтобы снять напряжение.
|
|
8.
|
Установите рулонную штору на опорный кронштейн рулонной шторы.
|
|
Замена панорамного люка в сборе
|
1.
|
Удалите следующие элементы.
|
А.
|
Сборка сидений второго ряда
|
|
Б.
|
Сборка сидений третьего ряда
|
|
С.
|
Обшивка передней стойки
|
|
Д.
|
Нижняя обшивка центральной стойки
|
|
Э.
|
Верхняя обшивка центральной стойки
|
|
Ф.
|
Боковая отделка багажника
|
|
|
2.
|
Отсоедините разъем электродвигателя панорамного люка (А), нажав на
стопорный штифт.
|
|
3.
|

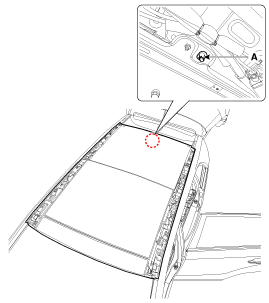

Ослабьте гайки крепления панорамного люка (А).
[Передний]
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
[Задний]
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
|
|
4.
|
Ослабьте болты (А) сбоку панорамного люка.
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)
|
|
|
5.
|
Отрежьте герметик на переднем крае, потянув за проволоку (B).
Лево и право.
|
•
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При работе с проводами может возникнуть нагрев. Будь осторожен
чтобы не обжечь руки.
|
|
•
|
Будьте осторожны, чтобы не отсоединить провод.
|
|
|
•
|
При использовании плоской отвертки оберните ее
защитную ленту и наклейте защитную ленту вокруг
соответствующие детали для предотвращения повреждений.
|
|
•
|
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
|
|
|
•
|
На проводах должны работать два или более человека.
|
|
|
|
6.
|
Если внутри шасси виден провод, потяните за трос (A).
внутри.
|
|
7.
|
Отрежьте герметик сбоку (А-А), потянув за провод (В).
Лево и право.
|
•
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При работе с проводами может возникнуть нагрев. Будь осторожен
чтобы не обжечь руки.
|
|
•
|
Будьте осторожны, чтобы не отсоединить провод.
|
|
|
•
|
При использовании плоской отвертки оберните ее
защитную ленту и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить повреждение.
|
|
•
|
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
|
|
|
•
|
На проводах должны работать два или более человека.
|
|
|
|
8.
|

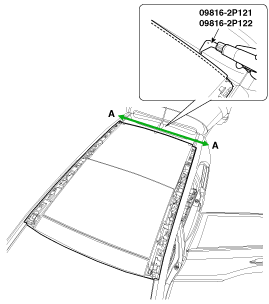

Удалите герметик, расположенный на передней стороне (А-А), с помощью специального
инструменты (09816-2P121, 09816-2P122) при подъеме панорамного люка
с корпуса с помощью скребка или плоской отвертки.
|
•
|
Будьте осторожны, чтобы не повредить отверстие устройства (B).
|
|
•
|
Будьте осторожны, чтобы не повредить отверстие под гайку (C).
|
|
|
•
|
При использовании специального инструмента может происходить нагрев. Работа
при распылении воды.
|
|
•
|
Во время работы заменяйте поврежденные инструменты на новые.
|
|
|
•
|
При подъеме панорамного люка с помощью гаечного ключа
или плоской отверткой, будьте осторожны, чтобы не повредить
панель панорамного люка.
|
|
|
|
9.
|
Удалите герметик, расположенный на задней стороне (А-А), с помощью специального
инструменты (09816-2P121, 09816-2P122) при подъеме панорамного люка
с корпуса с помощью скребка или плоской отвертки.
|
•
|
Это лезвие имеет наклон вверх.(09816-2P121,
09816-2П122)
|
|
•
|
Это лезвие имеет тенденцию толкаться вниз.
(09816-2П123, 09816-2П124)
|
|
•
|
При использовании специального инструмента может происходить нагрев. Работа
при распылении воды.
|
|
•
|
Во время работы заменяйте поврежденные инструменты на новые.
|
|
|
•
|
При подъеме панорамного люка с помощью гаечного ключа
или плоской отверткой, будьте осторожны, чтобы не повредить
панель панорамного люка.
|
|
|
|
10.
|
Снимите панорамный люк в сборе (A), предварительно отрезав все
стороны герметика.
|
•
|
Будьте осторожны, чтобы не повредить панорамный люк.
в сборе при его снятии.
|
|
|
|
1.
|
Ножом соскребите старый клей до толщины
около 2 мм (0,08 дюйма) на поверхности склеивания вокруг всей панорамы
фланец открывания люка.
|
•
|
Не соскребайте до окрашенной поверхности
тело; поврежденная краска будет мешать правильному склеиванию.
|
|
•
|
Снимите раббердам и крепления с кузова.
|
|
•
|
Закройте окружающие поверхности перед покраской.
|
|
|
|
2.
|
Очистите поверхность склеивания корпуса губкой, смоченной в спирте.
После очистки следите за тем, чтобы масло, жир и вода не попали на чистую
поверхность.
|
|
3.
|
Протрите края панели кузова и панорамный люк спиртом.
или пневматический пистолет.
|
|
4.
|
Нанесите грунтовку на край панели кузова.
|
•
|
Если вы прикоснетесь к области, может произойти утечка воды.
нанес грунтовку после установки панорамного люка.
|
|
•
|
Не наносите грунтовку на корпус люка.
|
|
•
|
Предотвратить попадание посторонних предметов в
участок, обработанный грунтовкой.
|
|
|
|
5.
|
Нанесите грунтовку на край панорамного люка.
|
•
|
Если вы прикоснетесь к области, может произойти утечка воды.
нанес грунтовку после установки панорамного люка.
|
|
•
|
Не наносите грунтовку на корпус люка.
|
|
•
|
Предотвратить попадание посторонних предметов в
участок, обработанный грунтовкой.
|
|
|
|
6.
|
Нанесите герметик (В) на панорамный люк (А) с помощью пистолета для герметика.
|
•
|
При нанесении герметика с помощью пистолета для герметика
это без каких-либо зазоров, чтобы предотвратить утечку воды.
|
|
|
|
7.
|

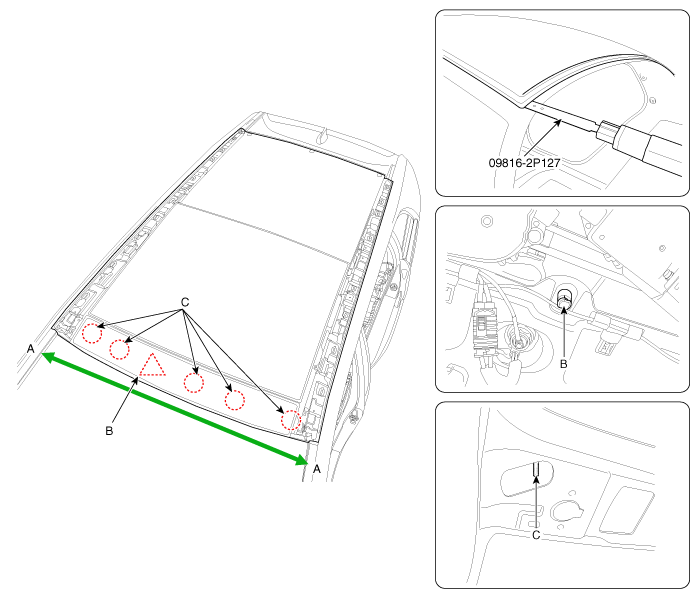

При установке панорамного люка совместите отверстие устройства центрирования кузова (A) и поместите панорамный люк на фланец кузова.
[Передний]
[Задний]
|
|
8.
|
После установки панорамного люка проверьте выравнивание и
зазор с каждой стороны.
|
Раздел
|
Выравнивание
|
Зазор
|
Передний
|
А-А
|
0 ± 1 мм
(0 ± 0,0394 дюйма)
|
5 ± 1 мм
(0,1969 ± 0,0394 дюйма)
|
Задний
|
В-В
|
0,7 ± 1 мм
(0,0276 ± 0,0394 дюйма)
|
5 ± 1 мм
(0,1969 ± 0,0394 дюйма)
|
Сторона
|
С-С
|
-
|
5 ± 1 мм
(0,1969 ± 0,0394 дюйма)
|
|
|
9.
|

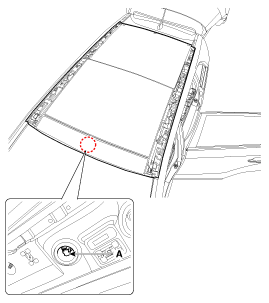

Установите гайки крепления панорамного люка (А).
[Передний]
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
[Задний]
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
|
|
|
10.
|
Установите болты (А) сбоку панорамного люка.
Момент затяжки :
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)
|
|
|
11.
|
Подсоедините разъем электродвигателя панорамного люка (А).
|
|
12.
|
Установите ветровое стекло.
|
|
13.
|
Тест на протечки воды.
|
•
|
Не распыляйте воду прямо туда, где она
недавно нанесенный герметиком.
|
|
|
|
14.
|
При возникновении течи нанесите герметик.
|
1. Боковой молдинг крыши [LH]
2. Боковой молдинг крыши [RH]
3. Подвижное стекло
4. Слайд
5. Основа крышки
6. Дефлектор ветра
7. Рама панорамного люка в сборе
8. Механизм ра...
Проверка выравнивания стекла
1.
Проверьте выравнивание подвижного стекла (C), которое находится между
переднее (A) и заднее (B) стекло и при необходимости отрегулируйте его.
...
