Kia Sorento: замена зеркал
Замена наружного зеркала заднего вида в сборе
|
| 1. |

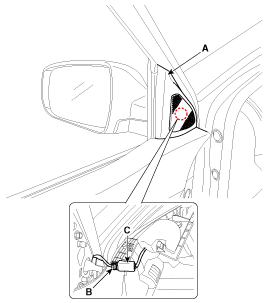

С помощью отвертки снимите внутреннюю крышку квадранта (А).
|
| 2. |
Нажмите на стопорный штифт (B), затем отсоедините разъем высокочастотного динамика.
(С).
|
| 3. |
Отсоединив разъем (А), снимите наружную
зеркало заднего вида (В).
|
| 4. |
Установите в порядке, обратном снятию.
|
Замена узла внутреннего зеркала заднего вида
| [Зеркало вручную] |
| 1. |
Сдвиньте основание внутреннего зеркала заднего вида (A) вверх, чтобы снять внутреннюю часть.
зеркало заднего вида в сборе (С).
|
| 2. |
Установите в порядке, обратном снятию.
|
| [Зеркало ЕСМ] |
| 1. |
Снимите крышку зеркала ECM (А).
|
| 2. |
Отсоедините разъем зеркала ЕСМ (В).
|
| 3. |
Ослабьте винт крепления зеркала ECM.
|
| 4. |
Нажмите на основание зеркала ECM вверх, чтобы снять зеркало ECM в сборе.
(А).
|
| 5. |
Установите в порядке, обратном снятию.
|
