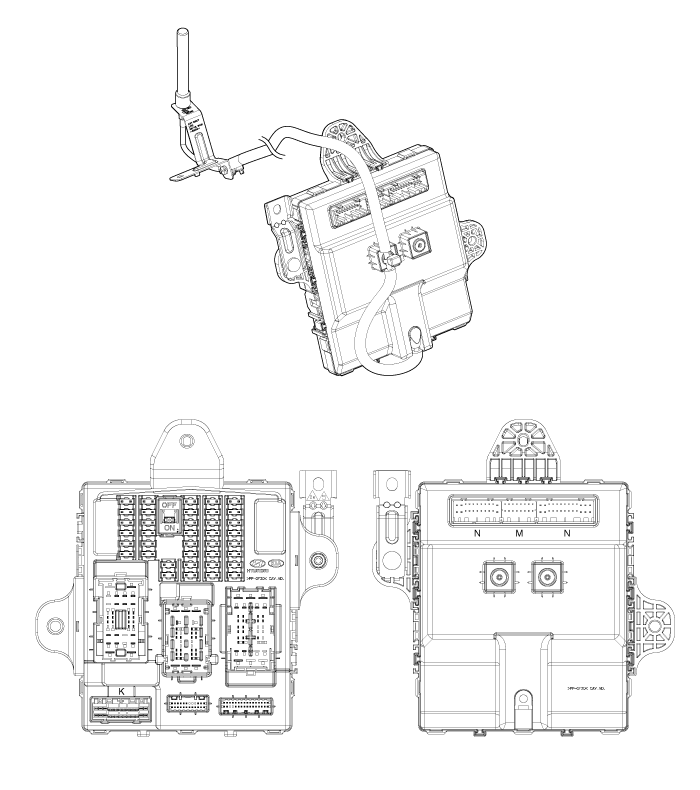

Kia Sorento: Компоненты IPM

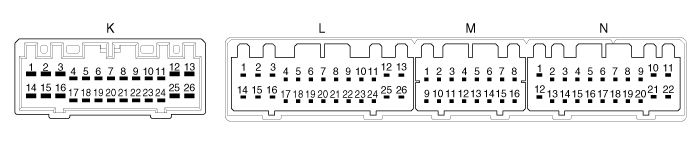

Внешний разъем (L/M/N/K)
|
Соединитель
|
Пин №
|
Описание
|
Активный
|
Примечание
|
|
К
|
1
|
ИМС ЛИН
|
|
|
|
2
|
Мастер ЛИН
|
|
|
|
|
3
|
ПАС ЛИН
|
|
|
|
|
4
|
Переключатель блокировки стеклоподъемников
|
Низкий
|
Вход
|
|
|
5
|
Переключатель разблокировки стеклоподъемников
|
Низкий
|
Вход
|
|
|
6
|
Переключатель двери водителя
|
Низкий
|
Вход
|
|
|
7
|
Вспомогательный дверной выключатель
|
Низкий
|
Вход
|
|
|
8
|
Выключатель задней левой двери
|
Низкий
|
Вход
|
|
|
9
|
Выключатель задней правой двери
|
Низкий
|
Вход
|
|
|
10
|
Выключатель замка двери водителя
|
Низкий
|
Вход
|
|
|
11
|
Выключатель разблокировки ключом водительской двери
|
Низкий
|
Вход
|
|
|
12
|
Выключатель стояночного тормоза
|
Низкий
|
Вход
|
|
|
13
|
Переключатель внешней ручки задней двери
|
Низкий
|
Вход
|
|
|
14
|
-
|
|
|
|
|
15
|
-
|
|
|
|
|
16
|
-
|
|
|
|
|
17
|
Выключатель разблокировки привода водительской двери
|
Низкий
|
Вход
|
|
|
18
|
Выключатель разблокировки привода вспомогательной двери
|
Низкий
|
Вход
|
|
|
19
|
Выключатель разблокировки привода задней левой двери
|
Низкий
|
Вход
|
|
|
20
|
Выключатель привода задней правой двери
|
Низкий
|
Вход
|
|
|
21
|
Выключатель ремня безопасности водителя
|
Низкий
|
Вход
|
|
|
22
|
Выключатель вспомогательного ремня безопасности
|
Низкий
|
Вход
|
|
|
23
|
-
|
|
|
|
|
24
|
Переключатель открытия багажника
|
Низкий
|
Вход
|
|
|
25
|
Выключатель капота
|
Низкий
|
Вход
|
|
|
26
|
Карманная лампа
|
Высокий
|
Выход
|
|
|
л
|
1
|
Комнатная лампа
|
Низкий
|
Выход
|
|
2
|
Правая фара HID
|
Низкий
|
Выход
|
|
|
3
|
Соленоид ключа
|
Низкий
|
Выход
|
|
|
4
|
МТС Тх
|
Низкий
|
Выход
|
|
|
5
|
Реле обогрева заднего левого сиденья
|
Низкий
|
Выход
|
|
|
6
|
Реле разблокировки водительской двери
|
Низкий
|
Выход
|
|
|
7
|
Омыватель фар
|
Низкий
|
Выход
|
|
|
8
|
Звуковой сигнал охранной сигнализации
|
Низкий
|
Выход
|
|
|
9
|
Освещение замочной скважины
|
Низкий
|
Выход
|
|
|
10
|
Зуммер ДПАС
|
Низкий
|
Выход
|
|
|
11
|
Индикатор PAS-OFF
|
Высокий
|
Выход
|
|
|
12
|
Автоматическая мощность света
|
|
Выход
|
|
|
13
|
Датчик автоматического освещения
|
ОБЪЯВЛЕНИЕ
|
Вход
|
|
|
14
|
Солнечная крыша Tx
|
|
Выход
|
|
|
15
|
-
|
|
|
|
|
16
|
Реле заднего стеклоочистителя
|
Низкий
|
Выход
|
|
|
17
|
Реле задних противотуманных фар
|
Низкий
|
Выход
|
|
|
18
|
Реле звукового сигнала
|
Низкий
|
Выход
|
|
|
19
|
Реле обогрева заднего правого сиденья
|
Низкий
|
Выход
|
|
|
20
|
Стеклоочиститель низкий
|
Низкий
|
Выход
|
|
|
21
|
АВ хвост
|
Низкий
|
Выход
|
|
|
22
|
Защелка багажника
|
Низкий
|
Выход
|
|
|
23
|
Регулятор ближнего света фар
|
Низкий
|
Выход
|
|
|
24
|
Индикатор вспомогательного ремня безопасности
|
Низкий
|
Выход
|
|
|
25
|
Выключатель задних противотуманных фар
|
Низкий
|
Вход
|
|
|
26
|
Авто свет земля
|
ЗАЗЕМЛЕНИЕ
|
|
|
|
М
|
1
|
Выключатель обогрева заднего левого сиденья
|
Низкий
|
Вход
|
|
2
|
Выключатель заднего правого обогревателя
|
Низкий
|
Вход
|
|
|
3
|
C CAN низкий уровень
|
Данные
|
|
|
|
4
|
C CAN Высокий
|
Данные
|
|
|
|
5
|
B CAN высокий
|
Данные
|
|
|
|
6
|
B CAN низкий уровень
|
Данные
|
|
|
|
7
|
К-линия
|
|
|
|
|
8
|
МТС Rx
|
|
Вход
|
|
|
9
|
-
|
|
|
|
|
10
|
Аварийный выключатель
|
Низкий
|
Вход
|
|
|
11
|
Ключ в
|
Низкий
|
Вход
|
|
|
12
|
Хвостовой переключатель
|
|
|
|
|
13
|
Аварийная разблокировка
|
|
Вход
|
|
|
14
|
позиция R
|
Высокий
|
Вход
|
|
|
15
|
Автоматический выключатель света
|
Низкий
|
Вход
|
|
|
16
|
Выключатель ближнего света фар
|
Низкий
|
Вход
|
|
|
Н
|
1
|
Прерывистый объем дворников
|
ОБЪЯВЛЕНИЕ
|
Вход
|
|
2
|
вариант ПТГ
|
Низкий
|
Вход
|
|
|
3
|
СПРЯТАННЫЙ вариант
|
Низкий
|
Вход
|
|
|
4
|
МТ вариант
|
Низкий
|
Вход
|
|
|
5
|
Переключатель дальнего света фар
|
Низкий
|
Вход
|
|
|
6
|
Переключатель передних противотуманок
|
Низкий
|
Вход
|
|
|
7
|
ДХО вариант
|
Низкий
|
Вход
|
|
|
8
|
Переключатель антиобледенителя
|
Низкий
|
Вход
|
|
|
9
|
Переключатель тормозной жидкости
|
Высокий
|
Вход
|
|
|
10
|
Выключатель освещения багажника — левый
|
Низкий
|
Вход
|
|
|
11
|
Выключатель освещения багажника — правый
|
Низкий
|
Вход
|
|
|
12
|
Силовая земля
|
ЗАЗЕМЛЕНИЕ
|
|
|
|
13
|
Солнцезащитная крыша RX
|
|
Вход
|
|
|
14
|
положение Р
|
Низкий
|
Вход
|
|
|
15
|
Переключатель PAS-OFF
|
Низкий
|
Вход
|
|
|
16
|
Задний прерывистый переключатель
|
Высокий
|
Вход
|
|
|
17
|
Переключатель заднего стеклоочистителя
|
Высокий
|
Вход
|
|
|
18
|
Переключатель прерывистого режима стеклоочистителя
|
Высокий
|
Вход
|
|
|
19
|
Выключатель тумана омывателя
|
Высокий
|
Вход
|
|
|
20
|
Переключатель омывателя
|
Высокий
|
Вход
|
|
|
21
|
Выключатель заднего омывателя
|
Высокий
|
Вход
|
|
|
22
|
Сигнальная земля
|
ЗАЗЕМЛЕНИЕ
|
Вход
|
Спецификации ИПМ
Предметы
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Рабочее напряжение
9 ~ 16 В постоянного тока
Рабочая Температура
-30°C ~ 75°C (-4°F ~ 158°F)
...
