Kia Sorento: Front Wiper Motor Removal - Windshield Wiper/Washer - Body Electrical System - Kia Sorento XM 2011-2023 Service Manual Киа Соренто: Снятие моторчика переднего стеклоочистителя

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Снятие двигателя переднего стеклоочистителя

1.
Снимите рычаг и щетку стеклоочистителя после снятия гайки. (B) и колпачок стеклоочистителя (A).

2.
Снимите рычаг стеклоочистителя и щетку (А) после снятия орех.

3.
При необходимости ослабьте фиксатор щетки стеклоочистителя, потянув вверх и снимите щетку стеклоочистителя с внутреннего радиуса рычага стеклоочистителя.

4.

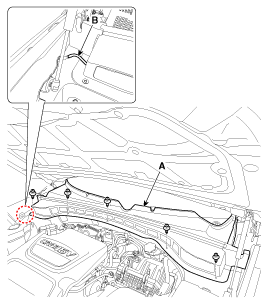

Снимите уплотнительную планку и верхнюю крышку капота (A) после снятия слуги.

5.
Отсоедините разъем электродвигателя стеклоочистителя (А) от электродвигателя стеклоочистителя. & рычажный узел.

6.
Снимите двигатель стеклоочистителя ветрового стекла и рычажный механизм (А) после снятие 2 болтов.

7.
Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А). от кривошипа электродвигателя стеклоочистителя.

Перед снятием двигателя стеклоочистителя и рычажного механизма в сборе убедитесь, что рычажный механизм остановился в положении автоматической остановки.
Чтобы точно установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм выровнен с кривошипом по прямой линии и угол каждой связи.
Будьте осторожны, чтобы не погнуть соединение.
8.
Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

Чтобы точно установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм выровнен с кривошипом по прямой линии и угол каждой связи.
Будьте осторожны, чтобы не погнуть соединение.
9.
Снимите шатун (А) после ослабления гайки.

10.
Снимите двигатель стеклоочистителя (А) после ослабления винтов.

Расположение компонентов электродвигателя переднего стеклоочистителя
1. Крышка 2. Гайка 3. Рычаг и щетка стеклоочистителя 4. Фиксатор 5. Верхняя крышка капота 6. Болт 7. Электродвигатель стеклоочистителя и рычажный механизм в сборе. 8. Разъем электродвигателя стеклоочистителя. ...
Установка электродвигателя переднего стеклоочистителя
1. Установите мотор стеклоочистителя. 2. Установите кривошип. Крутящий момент: 12,7-17,6 Нм (1,3-1,8, кгс.м, 9,4-13,0 lbf. ...
