Замена переднего ремня безопасности
•
При установке ремня следите за тем, чтобы не повредить натяжитель.
1.
Сначала удалите следующие элементы.
А.
Обшивка потертостей передних дверей.
Б.
Облицовка потертостей задней двери.
2.
Снимите накладку преднатяжителя анкера переднего ремня безопасности (А).

3.
Снимите преднатяжитель анкера ремня безопасности переднего сиденья, нажав на стопорный штифт плоской отверткой (B).

4.
С помощью отвертки или съемника снимите нижнюю часть центральной стойки. отделка (А).

5.
Ослабив болт крепления, снимите центральную стойку. верхняя обшивка (В).

6.
Ослабив болт крепления, снимите переднее сиденье. верхний анкер ремня (А).
Момент затяжки :
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,9 ~ 39,8 фунт-фут)

7.

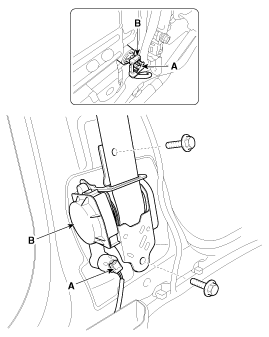

Отсоединив стопорный штифт разъема натяжителя, снимите разъема преднатяжителя переднего ремня безопасности (А), ослабьте крепление болты, затем снимите натяжитель переднего ремня безопасности (В).
Момент затяжки :
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,9 ~ 39,8 фунт-фут)

8.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена регулировки высоты
1.
Снимите верхний анкер ремня безопасности переднего сиденья.
2.
Ослабив крепежные болты, снимите регулировку высоты. (А).
Момент затяжки :
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,9 ~ 39,8 фунт-фут)

3.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена пряжки переднего ремня безопасности
1.
Снимите переднее сиденье в сборе.
2.
Отсоедините проводку разъема замка переднего ремня безопасности (А).

3.
Ослабив болт крепления, снимите переднее сиденье. пряжка ремня (А).
Момент затяжки :
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,9 ~ 39,8 фунт-фут)

4.
Установите в порядке, обратном снятию.
