Kia Sorento: Front Door Adjustment - Exterior - Body (Interior and Exterior) - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: регулировка передних дверей

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Внешний вид / Регулировка передней двери

Регулировка стекла
•
Проверьте канал стеклохода на наличие повреждений или износа, и заменить их при необходимости.
1.
Снимите обивку двери.
2.
Осторожно перемещайте стекло (A) до тех пор, пока болт крепления стекла не видны, затем ослабьте их.

3.
Убедитесь, что стекло движется плавно.
Регулировка дверной защелки
Убедитесь, что дверь надежно защелкивается, не хлопая ею. Если необходимо отрегулируйте фиксатор (A): Гайки фиксатора зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.
1.
Ослабьте винты (B), затем вставьте салфетку между корпусом и нападающий.
Момент затяжки :
Б : 16,7~21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

2.
Слегка затяните винты.
3.
Оберните ударник магазинным полотенцем, затем отрегулируйте ударник, постукивая по ней пластиковым молотком. Не стучите бойком слишком сильно.
4.
Ослабьте винты и снимите салфетку.
5.
Слегка затяните винты.
6.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь хорошо запирается, затяните винты и проверьте еще раз.
Регулировка положения двери
•
После установки двери проверьте прилегание заподлицо с кузова, затем проверьте равные зазоры между передними, задними, дно, кромки дверей и кузов. Убедитесь, что дверь и края тела параллельны. Перед регулировкой замените крепление болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
Установите автомобиль на твердую ровную поверхность при регулировке двери.
3.

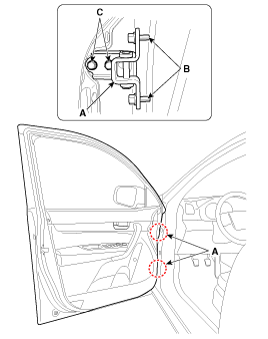

Отрегулируйте на петлях (A):
А.
Слегка ослабьте болты крепления двери и переместите дверь ВНУТРИ или НАРУЖУ, пока она не окажется на одном уровне с кузовом.
Б.
Слегка ослабьте болты крепления шарнира и переместите дверь назад или вперед, вверх или вниз по мере необходимости для выравнивания пробелы.
С.
Поместите хозяйственное полотенце на домкрат, чтобы предотвратить повреждение дверь при регулировке двери.
Момент затяжки :
Б : 21,6~26,5 Н·м (2,2 ~ 2,7 кгс.м, 15,9 ~ 19,5 фунт-фут)
С: 33,3~41,2 Н·м (3,4~4,2 кгс·м, 24,6~30,4 фунт-фут)

4.
Убедитесь, что края двери и корпуса параллельны.
5.
Смажьте шарнирные части шарниров, указанные стрелками.
6.
Проверьте наличие утечек воды.
