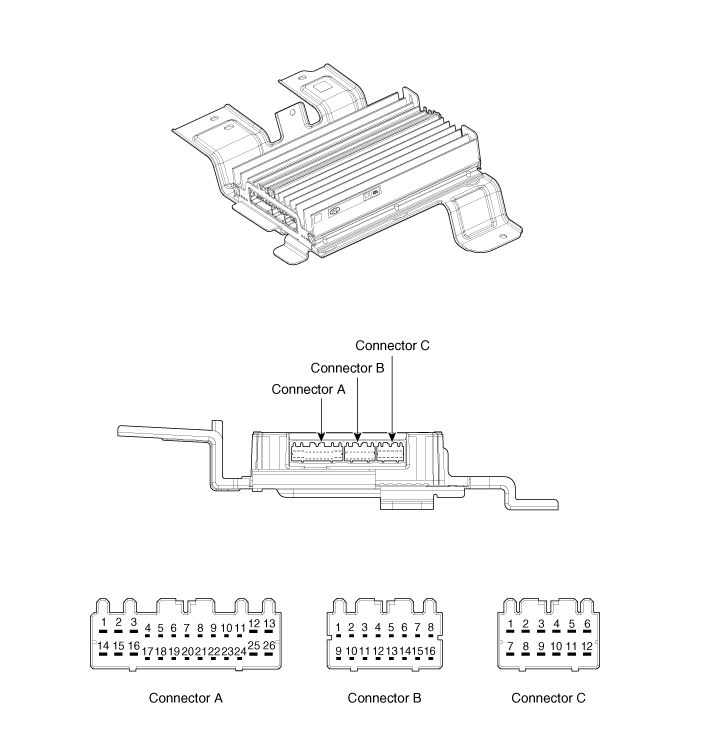

Kia Sorento: компоненты внешнего усилителя
|
Нет.
|
Разъем А (26 контактов)
|
Разъем В (16-контактный)
|
Разъем С (12 контактов)
|
|
1
|
Батарея +
|
Правый динамик объемного звучания +
|
Задняя правая дверь +
|
|
2
|
Батарея +
|
Левый динамик объемного звучания +
|
Динамик задней левой двери +
|
|
3
|
Батарея +
|
-
|
Передний правый высокочастотный динамик +
|
|
4
|
-
|
-
|
Передний левый высокочастотный динамик +
|
|
5
|
МОЖЕТ +
|
-
|
Динамик в передней правой двери +
|
|
6
|
МОЖЕТ -
|
-
|
Динамик передней левой двери +
|
|
7
|
АКК
|
Передний центральный динамик +
|
Динамик задней правой двери -
|
|
8
|
IGN 1
|
-
|
Динамик задней левой двери -
|
|
9
|
-
|
Правый динамик окружающего звучания -
|
Передний правый высокочастотный динамик -
|
|
10
|
-
|
Левый динамик объемного звучания -
|
Передний левый высокочастотный динамик -
|
|
11
|
Голос навигации +
|
-
|
Динамик передней правой двери -
|
|
12
|
Сабвуфер 2+
|
-
|
Динамик передней левой двери -
|
|
13
|
Сабвуфер 1 +
|
-
|
|
|
14
|
Земля
|
-
|
|
|
15
|
Земля
|
Передний центральный динамик -
|
|
|
16
|
Земля
|
-
|
|
|
17
|
-
|
|
|
|
18
|
СПДИФ +
|
||
|
19
|
СПДИФ -
|
||
|
20
|
SPDIF земля
|
||
|
21
|
-
|
||
|
22
|
-
|
||
|
23
|
-
|
||
|
24
|
Голос навигации -
|
||
|
25
|
Сабвуфер 2 -
|
||
|
26
|
Сабвуфер 1 -
|
Установка мультимедийного разъема
1.
Установите мультимедийный разъем.
2.
Установите верхнюю крышку консоли.
...
Удаление внешнего усилителя
Внешний усилитель
1.
Снимите пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
2.
Удалите внешний а...
