Kia Sorento: установка модуля подушки безопасности водителя (DAB) и часовой пружины
|
1.
|
Установите передние колеса прямо перед сборкой рулевого управления.
колесо.
|
Если рулевое колесо и передние шины не установлены
прямо вместе, это влияет на количество оборотов
рулевого колеса и троса внутри часовой пружины возможно
быть поврежденным.
|
|
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи.
|
После отсоединения отрицательного кабеля аккумуляторной батареи подождите
не менее тридцати секунд.
|
|
|
3.
|

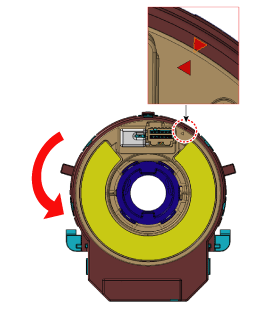

Установите часовую пружину в центр, прежде чем монтировать ее на рулевом колесе.
колесо.
|
(1)
|
Поверните часовую пружину по часовой стрелке до упора.
|
|
(2)
|
3 оборота против часовой стрелки и обязательно установите
установите метку (▶◀).
(В случае нагревательного провода 18ch 2 оборота против часовой стрелки)
(После того, как отметка (▶◀) установлена в массив, часовая пружина
автоматически блокируется.)
|
|
|
4.
|
Подсоедините разъем жгута часовой пружины и разъем жгута звукового сигнала
к часовой пружине.
|
|
5.
|
Установите кожух рулевой колонки и рулевое колесо.
(См. группу «Система рулевого управления — рулевая колонка и вал»)
|
|
6.
|
Подсоедините разъем модуля подушки безопасности водителя (DAB), а затем установите
модуль подушки безопасности водителя (DAB) на рулевом колесе.
|
|
7.
|
Закрепите подушку безопасности водителя (DAB) новыми крепежными болтами.
Момент затяжки :
7,8 ~ 10,8 Нм (0,8 ~ 1,1 кгс·м, 5,8 ~ 8,0 фунт-фут)
|
|
|
8.
|
Подсоедините отрицательный кабель аккумуляторной батареи.
|
|
9.
|
После установки подушки безопасности убедитесь в правильности работы системы:
|
-
|
Включите зажигание; индикатор СРС
свет должен быть включен примерно на шесть секунд и
тогда уходи.
|
|
-
|
Убедитесь, что звуковой сигнал работает.
|
|
|
