Замена приборной панели кластера
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите боковую крышку подушки безопасности. (А).

2.
После ослабления крепежных винтов снимите защитную накладку. нижняя панель (А).
3.

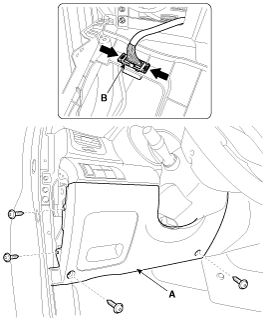

Отсоедините диагностический разъем (В).

4.
Ослабив крепежные винты, снимите боковую отделку. (А).

5.

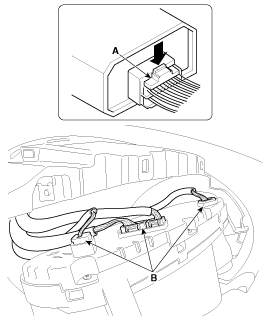

Нажмите на стопорный штифт (А), отсоедините разъемы.

6.
После ослабления крепежного винта снимите панель кластера. панель (А).

7.
Ослабив крепежные винты, снимите кластер (А).

8.

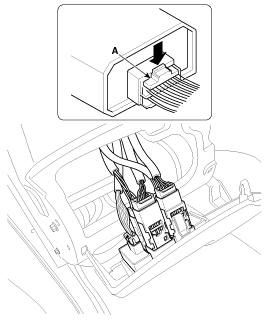

Нажмите на стопорный штифт (А), отсоедините разъемы (В).

9.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена центральной приборной панели
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите центральную панель. (А).

2.
Отсоедините разъем часов (А).

3.
Отсоедините разъемы обогревателя и контроллера кондиционера (А).

4.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена аудиосистемы
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите панель центральной панели.
2.
После ослабления крепежных винтов снимите защитную накладку. центральный воздуховод (А).
[левый]

[Правый]

3.
Ослабив крепежные винты, снимите головку AVN. блок (А).

4.
Отсоедините разъемы головного устройства AVN (A).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена нижней панели аварийной площадки
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите боковую крышку подушки безопасности. (А).

2.
После ослабления крепежных винтов снимите защитную накладку. нижняя панель (А).
3.

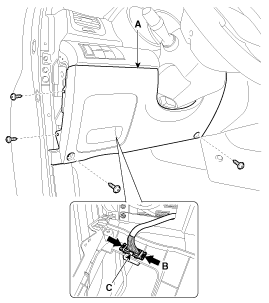

Нажмите на стопорный штифт (В), отсоедините диагностический разъем (С).

4.
Ослабив болты крепления, снимите усиливающий панель (А).

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена корпуса перчаточного ящика
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите боковую отделку капота.
2.
С помощью отвертки или съемника снимите боковую крышку подушки безопасности. (А).

3.

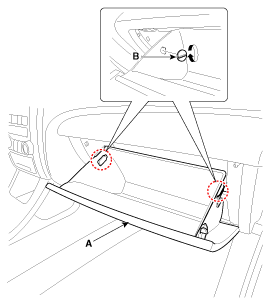

Отсоедините пробку (В) от перчаточного ящика (А).

4.
Отсоедините воздушную заслонку (А) от перчаточного ящика (В).

5.

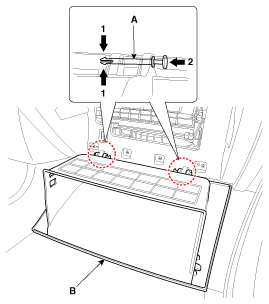

Отсоедините штифты (А) и снимите перчаточный ящик (В).

6.
После ослабления крепежных винтов снимите защитную накладку. боковой декор [RH] (A).

7.
После ослабления крепежных винтов снимите защитную накладку. под крышкой (А).

8.
Открутив крепежные винты, снимите бардачок. корпус (А).

9.
Отсоедините разъем лампы освещения вещевого ящика (А).

10.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена панели кожуха рулевой колонки
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите нижнюю панель аварийной подушки.
2.
Ослабив крепежные винты, снимите рулевую колонку. нижняя панель кожуха колонны (A).

3.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена боковой крышки аварийной площадки
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите боковую крышку подушки безопасности. (А).
[левый]

[Правый]

2.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена основной аварийной подушки в сборе
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите следующие детали.
А.
Сборка напольной консоли
Б.
Обшивка передней стойки
С.
Боковая отделка капота
Д.
Приборный щиток
(См. "Комбинация приборов" в группе BE)
Э.
Головное устройство AVN или аудиоблок
(См. «Головное устройство AVN» в группе BE)
(См. "Аудиоустройство" в группе BE)
Ф.
Корпус перчаточного ящика
Г.
Панель кожуха рулевой колонки
ЧАС.
Руль
(См. «Рулевое колесо» в группе ST)
Я.
Многофункциональный переключатель в сборе
(См. «Многофункциональный переключатель» в группе BE)
2.
С помощью отвертки или съемника снимите решетку центрального динамика. (А).

3.
Ослабив крепежные винты, снимите центральный динамик. сборка (А).

4.
Отсоедините разъем центрального динамика (А).

5.
С помощью отвертки или съемника снимите датчик автоматического освещения (А).
6.
Отсоедините разъем датчика автоматического освещения (В).

7.
С помощью отвертки или съемника снимите фотодатчик (А).
8.
Отсоедините разъем фотодатчика (B).

9.
После ослабления крепежного винта снимите защитную накладку. украшение в центре [LH] (A).

10.
Отсоедините разъем переключателя кнопки пуска/остановки (А).

11.
Ослабьте болты крепления.
12.
Отсоедините разъемы подушки безопасности пассажира (А).

13.

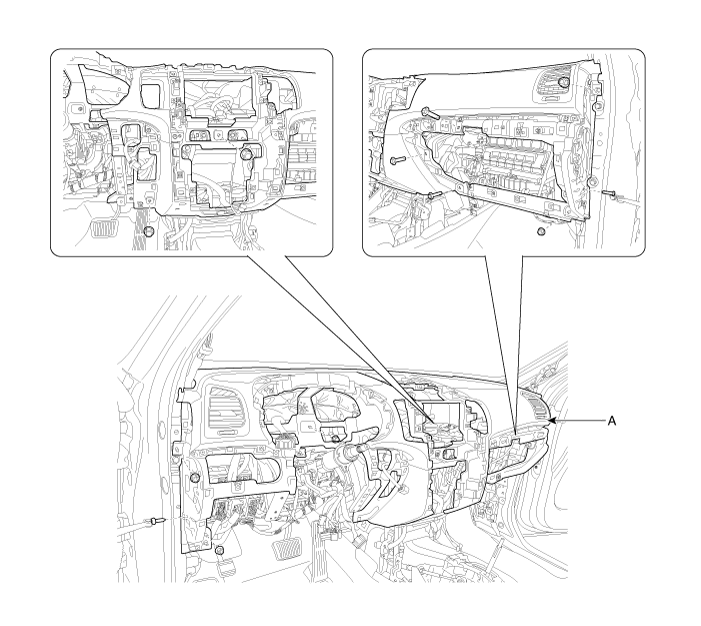

Ослабив болты и гайки крепления, снимите главный защитная накладка в сборе (А).

14.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка подходит к направляющим штифтам. правильно.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов колодок не пережаты.
•
Убедитесь, что разъемы подключены правильно, и провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем ввести предустановки радиостанций клиента.
Замена поперечной балки капота в сборе
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Снимите следующие детали.
А.
Верхняя крышка капота
Б.
Основная аварийная подушка в сборе
С.
Отсоедините разъемы рулевой колонки.
(См. «Рулевая колонка и вал» в группе ST)
Д.
Вниз по рулевой колонке после ослабления крепления болты.
(См. «Рулевая колонка и вал» в группе ST)
2.
Отсоедините разъемы блока вентилятора.
3.
Ослабив болт крепления, снимите задний воздуховод. (А).
[левый]

[Правый]

4.
Открутив крепежный винт, снимаем водительский душ воздуховод (А).

5.
Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

6.
Отсоедините разъемы распределительной коробки в салоне (А).

7.
Отсоедините разъемы мультибокса (А).
[Драйвер]

[Пассажирский]

8.
Отсоедините разъем (А) и монтажные зажимы в передней столб.
[Драйвер]

[Пассажирский]

9.

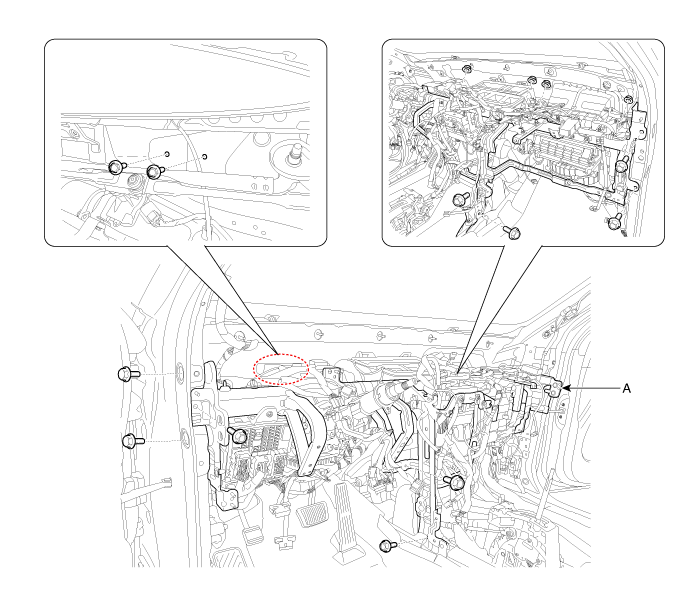

Ослабив болты и гайки крепления, снимите кожух. поперечина в сборе (А).

10.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка подходит к направляющим штифтам. правильно.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов колодок не пережаты.
•
Убедитесь, что разъемы подключены правильно, и провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем ввести предустановки радиостанций клиента.
Компоненты аварийной площадки
