Kia Sorento: Console Replacement - Exterior - Body (Interior and Exterior) - Kia Sorento XM 2011-2023 Service Manual Киа Соренто: замена консоли

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Внешний вид / Замена консоли

Замена узла напольной консоли
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
С помощью отвертки или съемника снимите верхнюю часть напольной консоли. лоток (А).

2.
Отсоедините разъемы (А).

3.
Снимите пыльники (В) и ручку переключения передач (А).

4.
С помощью отвертки или съемника снимите верхнюю крышку консоли. (А).

5.
Отсоедините разъемы (А).

6.
С помощью отвертки или съемника снимите боковую крышку консоли. (А).
[левый]

[Правый]

7.
Снимите подлокотник консоли (А).

8.
Снимите лоток консоли (A).

9.

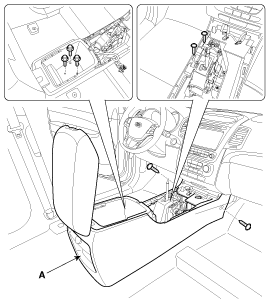

Ослабив крепежные винты и болты, снимите узел напольной консоли (А).

10.
Отсоедините разъем (А).

11.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена крышки задней консоли
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Используя отвертку или съемник, снимите крышку задней консоли. (А).

2.
Отсоедините разъем питания (А).

3.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Замена подлокотника консоли
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не поцарапать поверхность корпуса.
1.
Ослабив крепежные винты, снимите консоль подлокотника. крышка (А).

2.
Ослабив крепежные винты, снимите консоль подлокотника. (А).

3.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Компоненты консоли
[М/Т] 1. Сборка напольной консоли 2. Верхняя крышка консоли 3. Боковая крышка консоли [LH] 4. Боковая крышка консоли [правая] 5. Крышка задней консоли 6. Крепление напольной консоли...
Компоненты аварийной площадки
1. Сборка главной подушки безопасности 2. Боковая крышка аварийного щитка [LH] 3. Боковая крышка аварийной площадки [RH] 4. Центральная лицевая панель 5. Нижняя панель аварийного щитка 6. Усилить панель ...
