Kia Sorento: расположение компонентов
|

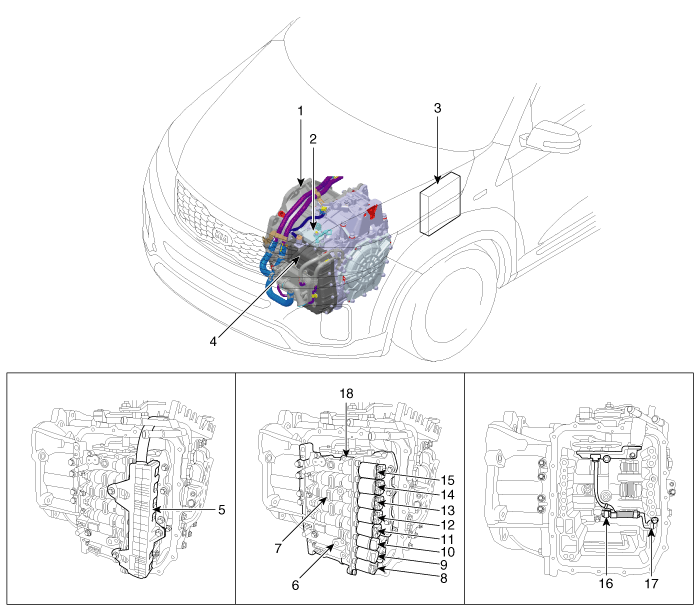

1. Автоматическая коробка передач
2. Переключатель блокировки 3. Модуль управления коробкой передач (TCM) 4. Крышка корпуса клапана 5. Подключение электромагнитного клапана 6. Датчик температуры масла 7. Сборка корпуса клапана 8. Электромагнитный клапан контроля давления в линии 9. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) |
10. Электромагнитный клапан SS-B (ВКЛ/ВЫКЛ)
11. Электромагнитный клапан управления муфтой повышающей передачи (OD/C) 12. Электромагнитный клапан управления тормозом понижающей передачи (UD/B) 13. 26 Электромагнитный клапан управления тормозом (26/B) 14. Электромагнитный клапан управления сцеплением 35R (35R/C) 15. Электромагнитный клапан управления гидротрансформатором (T/CON) 16. Датчик выходной скорости 17. Датчик входной скорости 18. Сборка корпуса клапана |
|

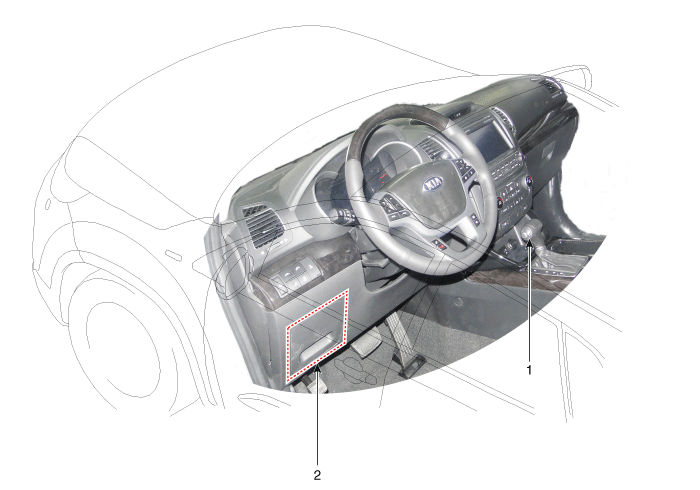

1. Рычаг переключения
2. Разъем канала передачи данных (DLC) |
|
