Kia Sorento: расположение компонентов
|

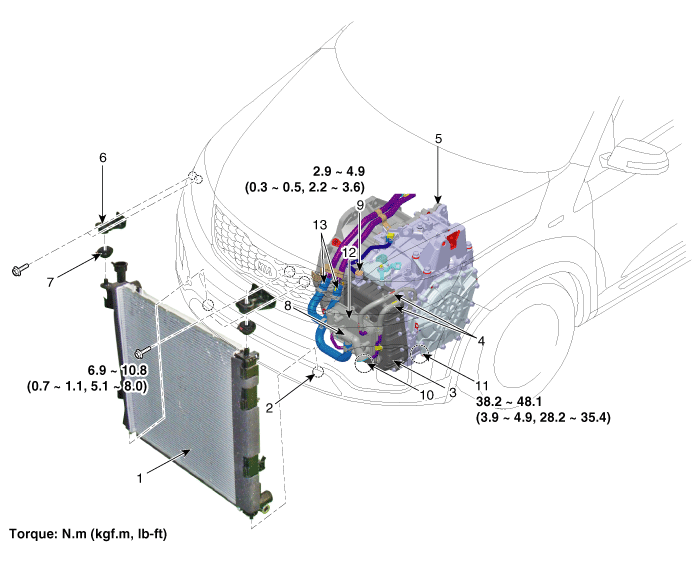

1. Радиатор (масляный радиатор автоматической коробки передач)
2. Монтажный изолятор 3. Крышка корпуса клапана 4. Шланг и трубка ATF 5. Автоматическая коробка передач 6. Верхний монтажный кронштейн радиатора (масляного радиатора АКПП) 7. Верхний монтажный изолятор |
8. Перепускной клапан
9. Отверстие для впрыска ATF (болт с проушиной) 10. Пробка уровня масла 11. Пробка для слива масла 12. Подогреватель ATF 13. Трубка шланга охлаждающей жидкости |
|

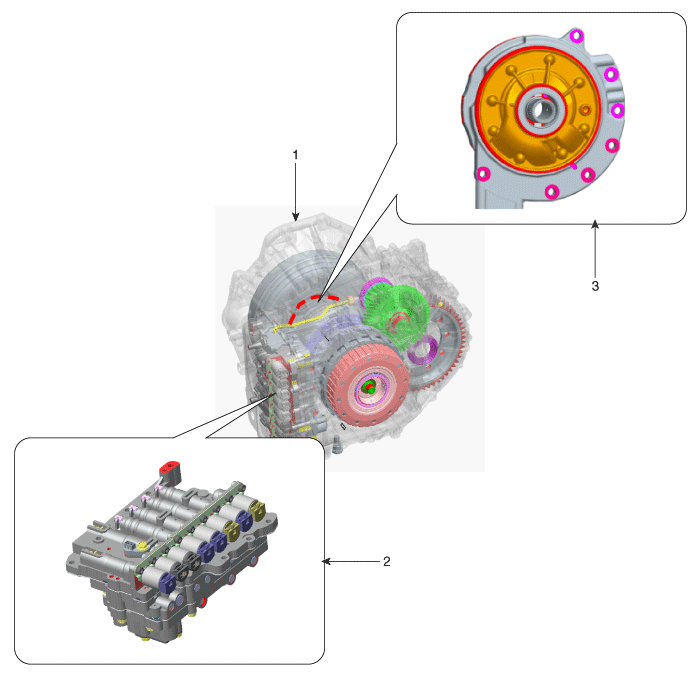

1. Автоматическая коробка передач
2. Сборка корпуса клапана 3. Масляный насос в сборе |
|
Описание
Гидравлическая система состоит из масла, масляного фильтра, масляного насоса и
гидроблок (клапаны и электромагнитные клапаны).
Масляный насос приводится в действие двигателем. ATF проходит через масляный фильтр
...
Описание масляного насоса
Масляный насос встроен единым блоком с тормозной камерой 26. Вращение
насоса создает гидравлическое давление, необходимое для смазки
различные части коробки передач и операционн...
