Kia Sorento: расположение компонентов
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система освещения
/ Расположение компонентов
|

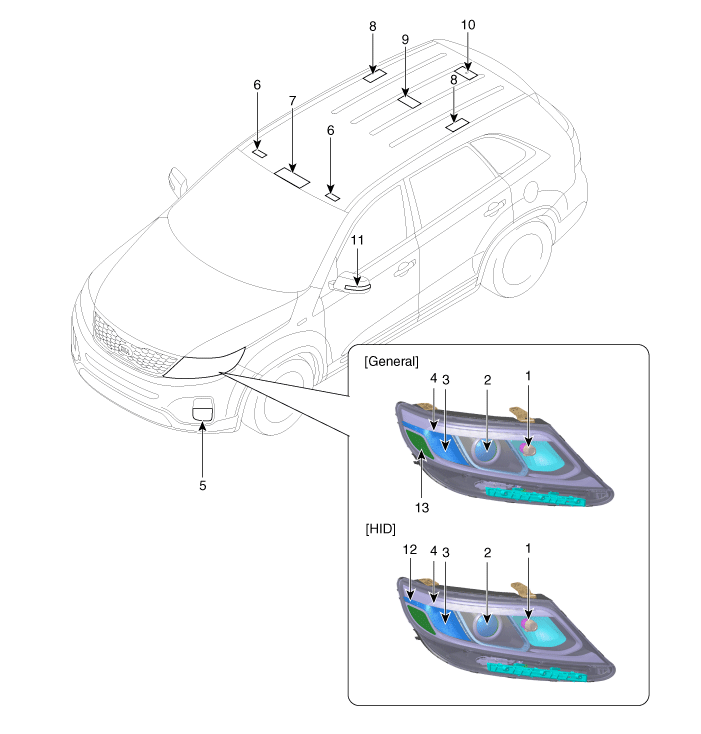

1. Фара головного света (дальний свет)
2. Фара (ближний свет) 3. Передний указатель поворота 4. Габаритный фонарь/ ДХО |
5. Передняя противотуманная фара
6. Косметический светильник 7. Лампа потолочной консоли 8. Лампа освещения салона (люк на крыше) |
9. Комнатная лампа
10. Грузовой фонарь 11. Боковой повторитель (наружное зеркало) 12. Боковой маркер |
|

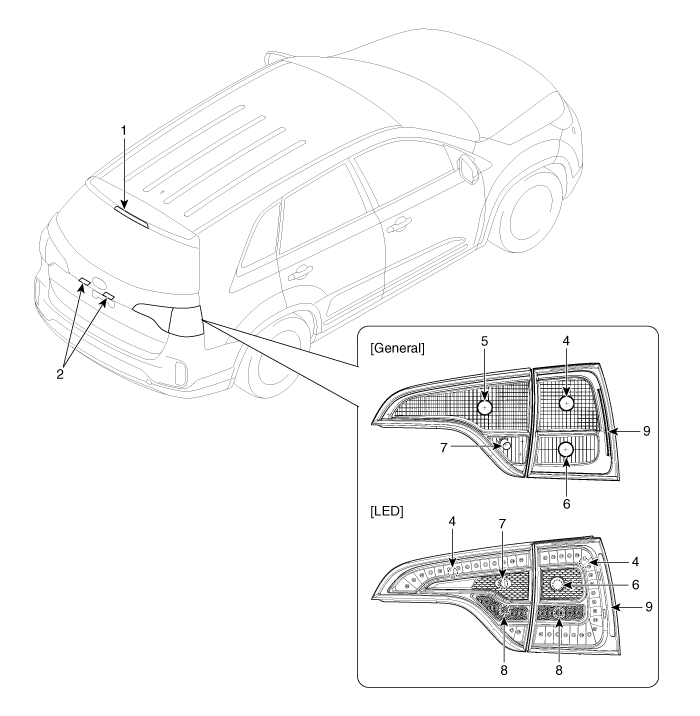

1. Высокое крепление стоп-сигнала
2. Подсветка номерного знака 3. Задний/стоп-сигнал 4. Задний фонарь |
5. Задний указатель поворота
6. Фонарь заднего хода 7. Стоп-сигнал 8. Боковой маркер |
Технические характеристики
Элементы Мощность (Вт) Тип Передняя стандартная фара (низкая) 55 Вт H7LL HID 35 Фара D3S (высокая) 5 ...
Компонент фар (1)
1. Фара в сборе
2. Лампа дальнего света фары
3. Лампа фары ближнего света
4. Пылезащитный колпачок
5. Патрон и лампа указателя поворота
...
