Kia Sorento: схема разъема AUX(Auxiliary)
XM второго поколения (2011-2023 гг.)
/
Kia Sorento XM 2011-2023 Руководство по ремонту
/
Электрическая система кузова
/
Аудио

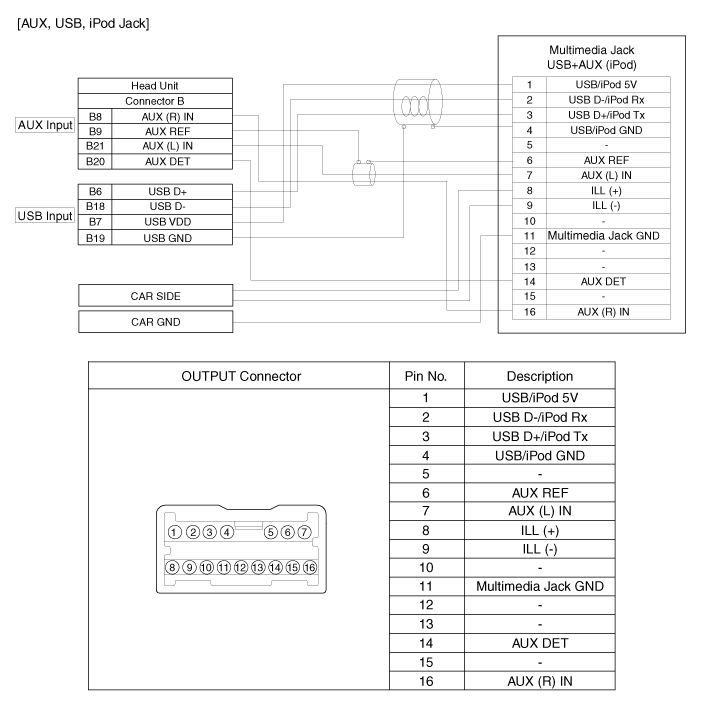

/ Схема разъема AUX (вспомогательного)
Установка аудио пульта дистанционного управления
1.
Установите переключатель дистанционного управления аудиосистемой на рулевое колесо.
передняя крышка.
2.
Установите переднюю крышку рулевого колеса.
...
AUX (вспомогательный) разъем Описание
Разъемы AUX, iPod и USB JACK на центральной консоли предназначены для клиентов,
нравится слушать внешние портативные музыкальные плееры, такие как MP3, iPod, наушники,
USB-накопитель, проигрыватель компакт-дисков и т. д., ...
