Kia Sorento: Компоненты аудиосистемы
|
Нет
|

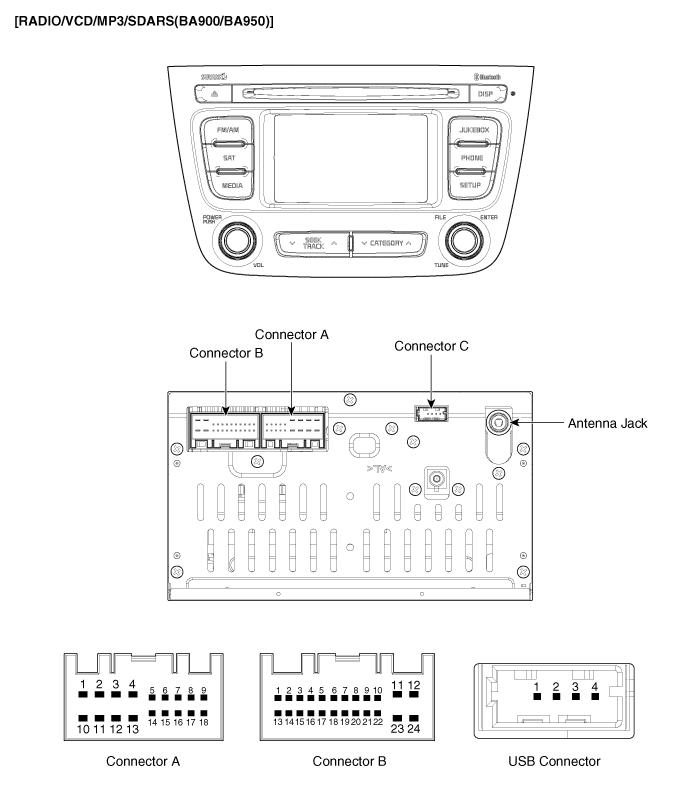

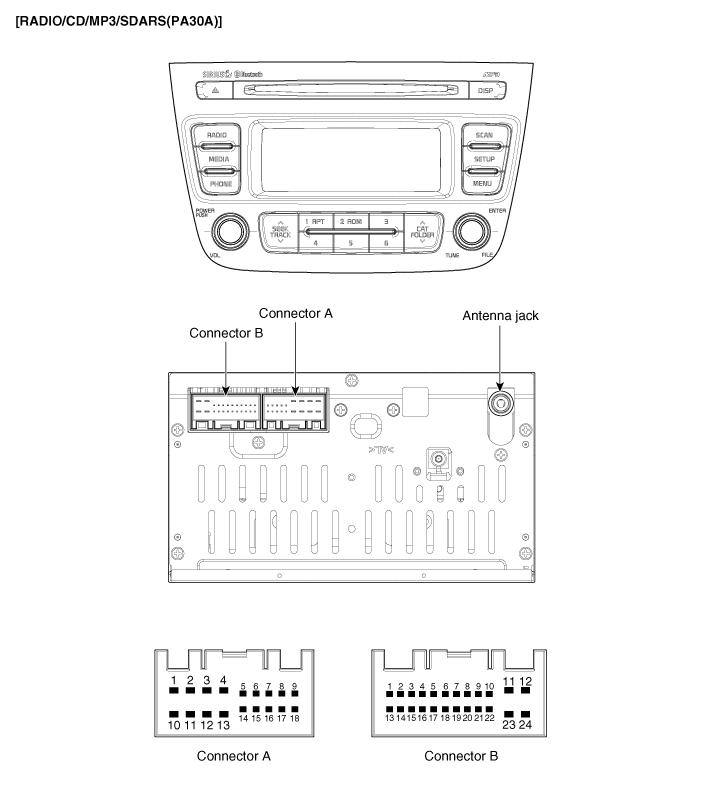

Соединитель А
|
Соединитель Б
|
|
1
|
Задний левый динамик (+)
|
CAN высокий
|
|
2
|
Передний левый динамик (+)
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
|
4
|
Задний правый динамик (+)
|
Пульт дистанционного управления
|
|
5
|
-
|
-
|
|
6
|
-
|
USB D(+)
|
|
7
|
-
|
USB/iPod VDD
|
|
8
|
Освещение (+)
|
Вход AUX R
|
|
9
|
фиксатор
|
Вспомогательная земля
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) (Bluetooth)
|
|
11
|
Передний левый динамик (-)
|
АКК
|
|
12
|
Передний правый динамик (-)
|
Б(+)
|
|
13
|
Задний правый динамик (-)
|
-
|
|
14
|
-
|
-
|
|
15
|
-
|
-
|
|
16
|
-
|
Скорость автомобиля
|
|
17
|
Освещение (-)
|
Удаленное заземление
|
|
18
|
Выносная антенна
|
USB Д(-)
|
|
19
|
|
USB/iPod GND
|
|
20
|
AUX обнаружение
|
|
|
21
|
AUX левый вход
|
|
|
22
|
Микрофон (-) (Bluetooth)
|
|
|
23
|
-
|
|
|
24
|
Заземление питания
|
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
CAN высокий
|
USB-земля
|
|
2
|
Передний левый динамик (+)
|
-
|
USB-данные (+)
|
|
3
|
Передний правый динамик (+)
|
-
|
Данные USB (-)
|
|
4
|
Задний правый динамик (+)
|
Пульт дистанционного управления
|
USB 5В
|
|
5
|
-
|
Задний пульт
|
|
|
6
|
-
|
Видео вход камеры
|
|
|
7
|
Зажигание
|
Аккумулятор камеры (+)
|
|
|
8
|
Освещение (+)
|
Вход AUX R
|
|
|
9
|
-
|
Вспомогательная земля
|
|
|
10
|
Задний левый динамик (-)
|
Микрофон (+) (Bluetooth)
|
|
|
11
|
Передний левый динамик (-)
|
АКК
|
|
|
12
|
Передний правый динамик (-)
|
Б(+)
|
|
|
13
|
Задний правый динамик (-)
|
CAN низкий
|
|
|
14
|
-
|
-
|
|
|
15
|
-
|
Авто свет
|
|
|
16
|
Разблокировка двери
|
Скорость автомобиля
|
|
|
17
|
Освещение (-)
|
Удаленное заземление
|
|
|
18
|
Выносная антенна
|
Земля видеокамеры
|
|
|
19
|
|
Треб. камера
|
|
|
20
|
AUX обнаружение
|
||
|
21
|
AUX левый вход
|
||
|
22
|
Микрофон (-) (Bluetooth)
|
||
|
23
|
Земля питания камеры
|
||
|
24
|
Заземление питания
|
|
Нет.
|
Соединитель А
|
Соединитель Б
|
USB-разъем
|
|
1
|
-
|
CAN высокий
|
USB/iPod 5V
|
|
2
|
-
|
-
|
Данные USB (-)/ iPod Tx
|
|
3
|
-
|
-
|
Данные USB (+)/ iPod Rx
|
|
4
|
-
|
Пульт дистанционного управления
|
Заземление USB/iPod
|
|
5
|
SPDIF GND
|
-
|
|
|
6
|
SPDIF-DN
|
Видео вход камеры
|
|
|
7
|
-
|
Аккумулятор камеры (+)
|
|
|
8
|
Освещение (+)
|
Вход AUX R
|
|
|
9
|
-
|
Вспомогательная земля
|
|
|
10
|
-
|
Микрофон (+) (Bluetooth)
|
|
|
11
|
-
|
АКК
|
|
|
12
|
-
|
Б(+)
|
|
|
13
|
-
|
CAN низкий
|
|
|
14
|
-
|
-
|
|
|
15
|
СПДИФ ДП
|
Авто свет
|
|
|
16
|
Разблокировка двери
|
Скорость автомобиля
|
|
|
17
|
Освещение (-)
|
Удаленная земля
|
|
|
18
|
Выносная антенна
|
Земля видеокамеры
|
|
|
19
|
|
Треб. камера
|
|
|
20
|
AUX обнаружение
|
||
|
21
|
AUX левый вход
|
||
|
22
|
Микрофон (-) (Bluetooth)
|
||
|
23
|
Земля питания камеры
|
||
|
24
|
Заземление питания
|
Расположение компонента
1. Аудиосистема
2. Динамик твитера
3. Внешний усилитель
4. Антенна на крыше (Радио + Siruis)
5. Динамик в передней двери
6. Динамик в задней двери
7. Кабель питания антенны
8. Антенна...
