Kia Optima Hybrid: гидравлическая система / компоненты гидроблока и их расположение

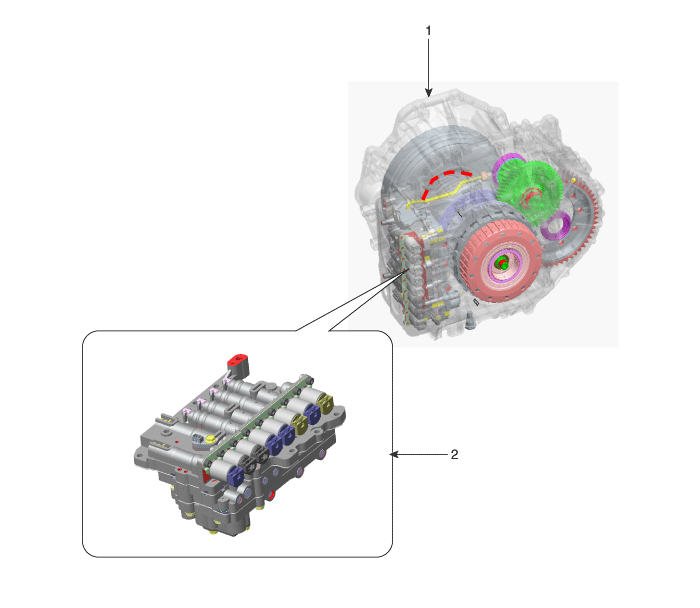

| Расположение компонента |
|
1. Автоматическая коробка передач
|
2. Сборка корпуса клапана
|

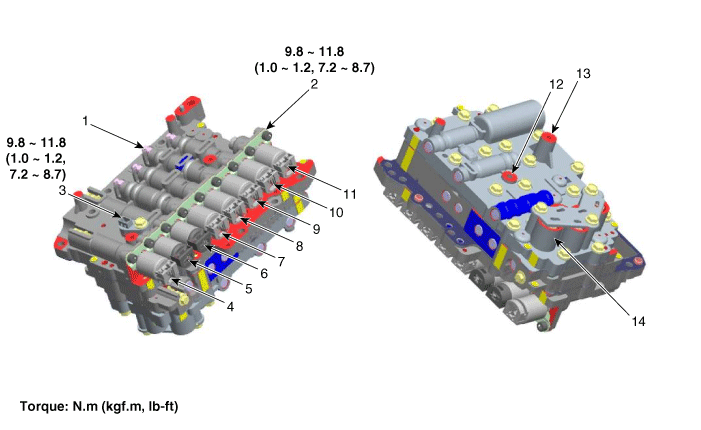

| Компонент |
|
1. Регулировочный винт клапана регулирования давления (PCV)
|
8. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)
|
|
2. Кронштейн электромагнитного клапана
|
9. 26 Электромагнитный клапан управления тормозом (26/B)
|
|
3. Датчик температуры масла
|
10. Электромагнитный клапан управления сцеплением 35R (35R/C)
|
|
4. Электромагнитный клапан контроля давления в линии
|
11. Электромагнитный клапан управления гидротрансформатором (T/CON)
|
|
5. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ)
|
12. Напорное отверстие LR/B
|
|
6. Электромагнитный клапан SS-B (ВКЛ/ВЫКЛ)
|
13. Напорное отверстие UD/B
|
|
7. Электромагнитный клапан управления муфтой повышающей передачи (OD/C)
|
14. Аккумулятор
|

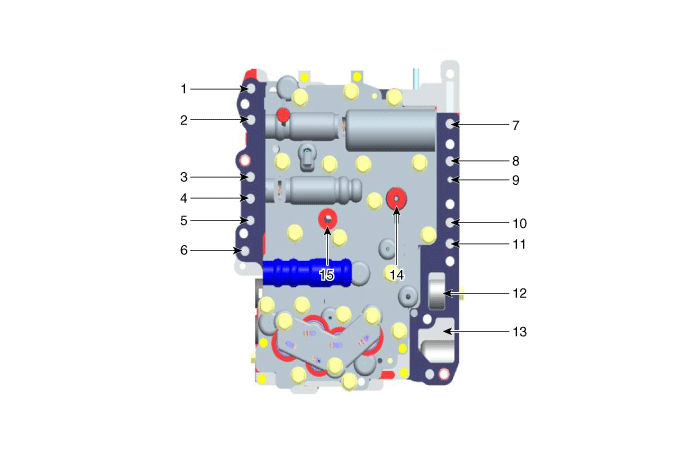

| Поток корпуса клапана |
|
1. Охладить
|
9. Смазка (спереди)
|
|
2. От кулера
|
10. Давление сцепления 35R
|
|
3. Смазка (задняя)
|
11. 26 тормозное давление
|
|
4. Повышенное давление
|
12. От масляного насоса
|
|
5. Снижение давления (красный2)
|
13. К масляному насосу
|
|
6. Снижение давления (красный1)
|
14. Давление пониженной передачи
|
|
7. Давление сцепления двигателя
|
15. Низкое и обратное давление
|
|
8. Смазка (сцепление двигателя)
|
?
|
Описание корпуса клапана и работа
Описание Блок клапанов необходим для управления автоматической коробкой передач и состоит из различных клапанов, используемых для управления подачей масла от масляного насоса. В частности, эти клапаны состоят из регулятора давления ...
Процедуры ремонта гидроблока
Снятие • Перед выполнением любых работ, связанных с высоковольтной системой, обязательно прочтите и соблюдайте «Общую информацию по технике безопасности и предостережения». Несоблюдение правил техники безопасности...
