Kia Optima Hybrid: Процедуры ремонта отопителя/актуатора регулирования температуры

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Отопление, вентиляция, кондиционирование воздуха / Обогреватель / Процедуры ремонта актуатора контроля температуры

осмотр

1.	Зажигание "ВЫКЛ"

2.	Отсоедините разъем привода регулятора температуры.

Убедитесь, что исполнительный механизм регулирования температуры работает в горячее положение при подключении 12В к клемме 3 и заземлению терминал 7.

Убедитесь, что привод управления температурой работает в положении охлаждения при подключении в обратном направлении.

[Водить машину]

1. -
2. -
3. Классная позиция
4. Масса датчика

5. Сигнал обратной связи
6. 5 В (В пост. тока)
7. Горячая позиция

Проверьте напряжение между клеммами 4 и 5 (привод).

Спецификация

Положение двери	Напряжение(4-5)	Обнаружение ошибки
Макс. охлаждение	0,3 ± 0,15 В	Низкое напряжение: 0,1 В или менее
Макс. обогрев	4,7 ± 0,15 В	Высокое напряжение: 4,9 В или более

[Пассажир]

1. -
2. -
3. Классная позиция
4. Масса датчика

5. Сигнал обратной связи
6. 5 В (В пост. тока)
7. Горячая позиция

Проверьте напряжение между контактами 4 и 5 (пассажирский).

Спецификация

Положение двери	Напряжение(4-5)	Обнаружение ошибки
Макс. охлаждение	0,3 ± 0,15 В	Низкое напряжение: 0,1 В или менее
Макс. обогрев	4,7 ± 0,15 В	Высокое напряжение: 4,9 В или более

Он будет передавать текущее положение привода на органы управления.

6.	Если измеренное напряжение не соответствует спецификации, замените на заведомо исправный привод контроля температуры и проверьте правильность операция.

7.	Если проблема устранена, замените исполнительный механизм регулирования температуры.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	С помощью отвертки снимите боковую крышку (А).

3.	Ослабьте крепежные винты и снимите нижнюю крышку аварийного щитка (А).

4.	Отсоедините разъем (А) и снимите нижнюю крышку подушки безопасности.

5.	Снимите душевой канал (А).

6.	Ослабьте крепежные болты и снимите BCM. (См. группу BE - «BCM»)

7.	Отсоедините разъем привода регулятора температуры (А)

8.	Ослабьте крепежный винт и снимите исполнительный механизм регулирования температуры (B).

9.	С помощью отвертки снимите боковую крышку (А).

10.	Снимите нижнюю крышку основной подушки безопасности (А).

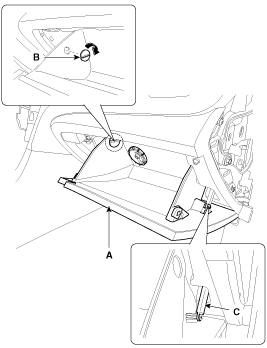

11.	Отсоедините амортизатор (В) и подъемник перчаточного ящика (С) от перчаточного ящика (А).

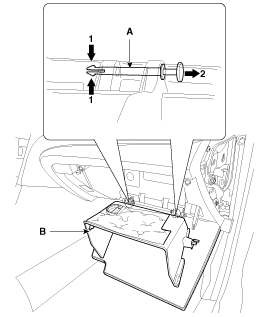

12.	Отсоедините штифт (А) и снимите перчаточный ящик (В).

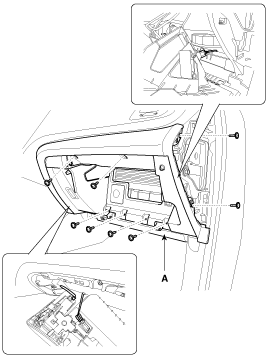

13.	Ослабьте крепежный винт и болты и снимите корпус перчаточного ящика (А).

14.	Снимите душевой канал (А).

15.	. Отсоедините разъем привода регулятора температуры (А).

16.	Ослабьте крепежный винт и снимите исполнительный механизм регулирования температуры (B).

17.	Установка производится в порядке, обратном снятию.
