Описание

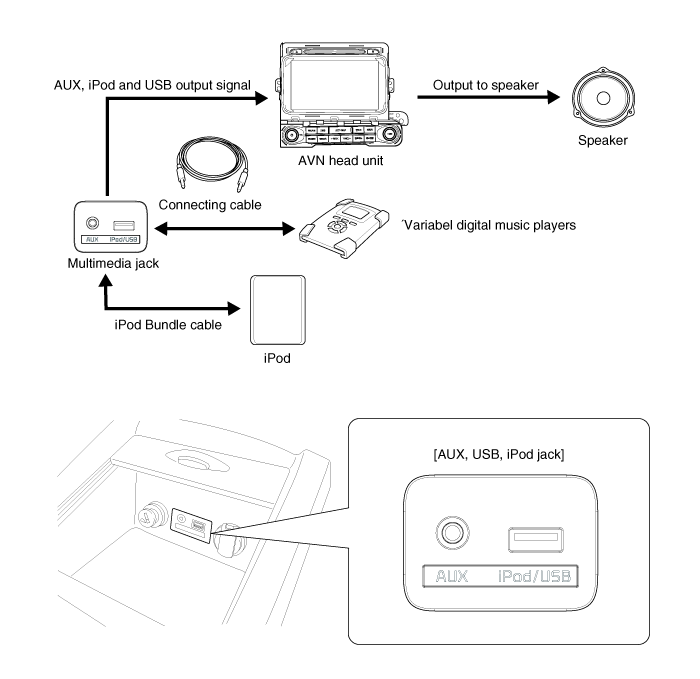

Мультимедийный разъем на верхней крышке консоли предназначен для клиенты, которые любят слушать внешние портативные музыкальные плееры, такие как MP3, iPod и т. д. через аудиосистему автомобиля, когда она подключен к этому разъему. Клиент имеет эту дополнительную опцию.

В случае искажений от носителей, подключенных к AUX источник, аудиоблок может быть неисправен, но выходной уровень используемый носитель не соответствует спецификации входа AUX.

Принципиальные схемы мультимедийного разъема

Принципиальная электрическая схема ...

Процедуры ремонта мультимедийного разъема

Снятие 1. Снимите ручку рычага переключения передач. (См. группу BD - "Консоль") 2. Снимите верхнюю крышку консоли (А). 3. Отсоедините разъем от верхней крышки консоли. 4. Снимаем мультимедийный разъем...
