Описание

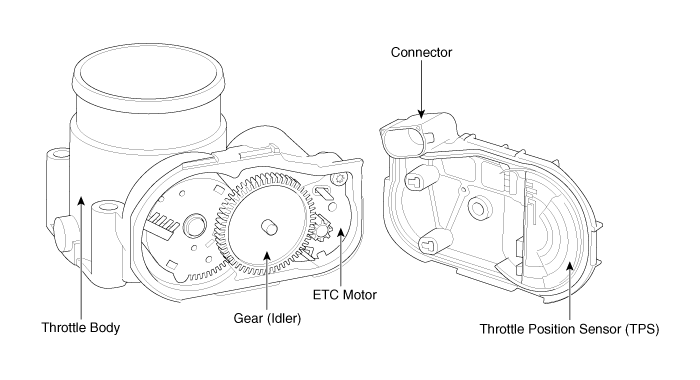

Электронная система управления дроссельной заслонкой (ETC) состоит из корпус дроссельной заслонки со встроенным двигателем управления и положением дроссельной заслонки датчик (TPS). Вместо традиционного троса дроссельной заслонки используется акселератор. Датчик положения (APS) используется для приема данных от водителя. ЭБУ использует Сигнал APS для расчета целевого угла дроссельной заслонки; положение Затем дроссельная заслонка регулируется с помощью управления ECM двигателя ETC. ТПС сигнал используется для обеспечения обратной связи относительно положения дроссельной заслонки на ЕСМ. С помощью ETC возможен точный контроль положения дроссельной заслонки; в необходимость во внешних модулях / кабелях круиз-контроля устранена.

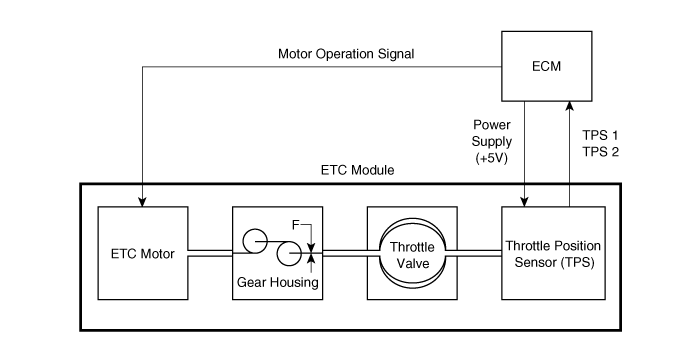

Схематическая диаграмма

Модуль управления двигателем (ECM) Процедуры ремонта

Снятие 1. Отключите цепь высокого напряжения. (См. «Процедуры отключения при высоком напряжении») 2. Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи 12 В. 3. Удалите...

Устранение неполадок системы ETC (электронного управления дроссельной заслонкой)

Аварийно-безопасный режим ЭлементFail-SafeETC MotorДроссельный клапан застрял на 5°TPНеисправность STPS 1Заменить на TPS 2Неисправность TPS 2Заменить на TPS 1Неисправность TPS 1,2Дроссельный клапан застрял на 5°APS Неисправность PS1Заменить на ...
