Kia Optima Hybrid: Процедуры ремонта системы смазки / моторного масла

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Механическая система двигателя / Система смазки / Процедуры ремонта моторного масла

Замена масла и фильтра
•
Длительный и повторяющийся контакт с минеральным маслом приведет к в удалении естественных жиров с кожи, что приводит к ее сухости, раздражение и дерматит. Кроме того, отработанное моторное масло содержит потенциально вредные загрязняющие вещества, которые могут вызвать рак кожи.
•
Соблюдайте осторожность, чтобы минимизировать длину и частота контакта вашей кожи с отработанным маслом. Носите защитную одежду и перчатки. Тщательно промойте кожу водой с мылом или используйте безводный очиститель рук для удаления отработанного моторного масла. Не использовать бензин, разбавители или растворители.
•
В целях защиты окружающей среды отработанное масло и использованный масляный фильтр следует утилизировать только в специально отведенных местах.
1.
Припаркуйте автомобиль на ровной поверхности.
Запустите двигатель и дайте ему прогреться.
2.
Слейте моторное масло.
(1)
Снимите крышку маслозаливной горловины.
(2)
Подняв автомобиль, снимите пробку сливного отверстия (А) и слейте масло в емкость.
3.
Замените масляный фильтр (В).
(1)
Снимите масляный фильтр.
(2)
Проверьте и очистите поверхность установки масляного фильтра.
(3)
Убедитесь, что номер детали нового масляного фильтра такой же, как у старого.
(4)
Нанесите чистое моторное масло на прокладку нового масляного фильтра.
(5)
Слегка ввинтите масляный фильтр на место и затяните его, пока прокладка не коснется седла.
(6)
Затяните его с моментом, указанным ниже.
Момент затяжки :
11,8 ~ 15,7 Н·м (1,2 ~ 1,6 кгс·м, 8,7 ~ 11,6 фунт-фут)

4.
Установите пробку сливного отверстия с новой прокладкой.
Момент затяжки :
34,3 ~ 44,1 Н·м (3,5 ~ 4,5 кгс·м, 25,3 ~ 32,5 фунт-фут)
5.
Залейте новое моторное масло, предварительно сняв датчик уровня моторного масла.
Емкость :
Всего: 5,8 л (1,53 галлона США, 6,13 кварты США, 5,10 литра кварты)
Масляный поддон: 4,4 л
Слить и заполнить, включая масляный фильтр:
4,8 л (1,27 галлона США, 5,07 кварты США, 4,22 литра в литре)
6.
Установите крышку маслозаливной горловины.
7.
Запустите двигатель и убедитесь в отсутствии утечек масла, а также проверьте датчик уровня масла или индикатор давления масла.
8.
Повторно проверьте уровень моторного масла.
осмотр
1.
Проверьте качество моторного масла.
Проверьте износ масла, попадание воды, обесцвечивание или разжижение. Если качество явно плохое, замените масло.
2.
Проверьте уровень моторного масла.
После прогрева двигателя остановите двигатель, подождите 5 минут, затем проверьте уровень масла. Уровень масла должен быть между отметками «L» и «F». на щупе. Если низкий уровень, проверьте наличие утечек и долейте масло до отметки «F». отметка.
Не заливайте моторное масло выше отметки «F».
Выбор моторного масла
Рекомендация
–
ILSAC GF-4 (API SM) или выше/5W-20
Допустимая марка масла
–
ILSAC GF-3, GF-4 (API SL, SM) или выше
–
ACEA A3, A5 или выше

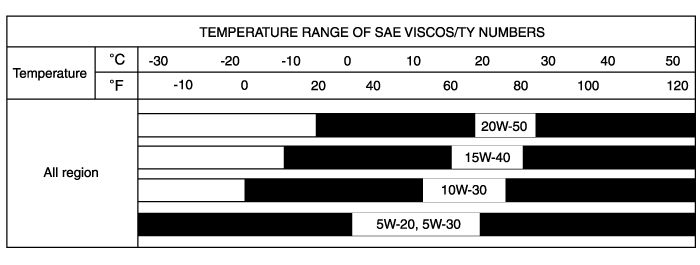

Допустимая вязкость по SAE

Для наилучших характеристик и максимальной защиты при всех типах операций выбирайте только те смазочные материалы, которые:
1)
Удовлетворяют требованиям классификации API или ILSAC.
2)
Иметь надлежащий номер класса SAE для ожидаемого диапазона температур окружающей среды.
3)
Смазочные материалы, не имеющие ни номера класса SAE, ни API. или служебная классификация ILSAC на контейнере не должна использоваться.
