Kia Optima Hybrid: принципиальные схемы гидравлической системы / электрического масляного насоса (EOP)

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Гидравлическая система / Принципиальные схемы электрического масляного насоса (EOP)

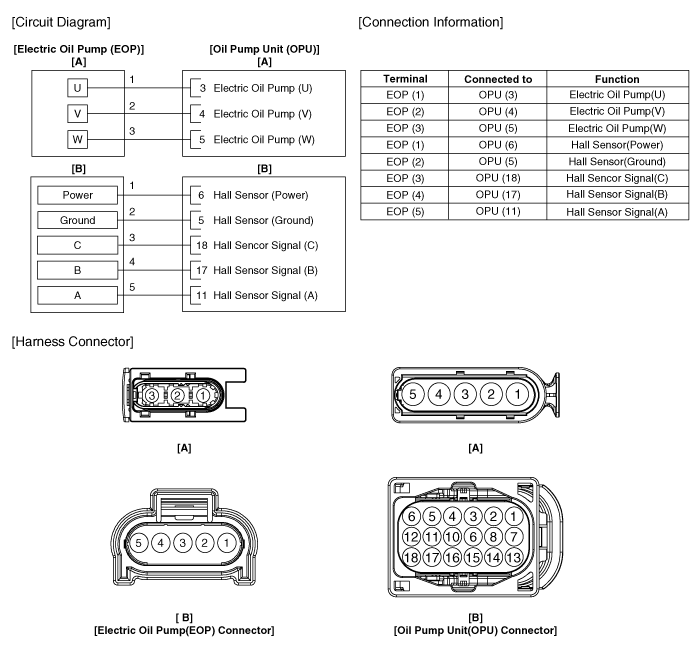

Принципиальная электрическая схема

Характеристики электрического масляного насоса (EOP)

Технические характеристики НасосМощность насосаОколо 6,46 см3 на один оборотТипВнутренний редукторТип двигателяБесщеточный двигатель постоянного тока (3 фазы)Крутящий моментНоминальный 1,5 НмДиапазон скоростей100~2500 об/мин ...

Электрический масляный насос (EOP) Компоненты и расположение компонентов

Расположение компонентов 1. Электрический масляный насос (EOP)2. Автоматическая коробка передач...
