Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Интерьер / Процедуры ремонта консоли

Замена
Замена напольной консоли
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Чтобы снять ручку переключения передач (А), потяните ее вверх с умеренным усилием. Затем с помощью отвертки или съемника снимите чехол шестерни (В).

2.
С помощью отвертки или съемника снимите верхнюю крышку напольной консоли (А).

3.
Отсоедините разъемы (А).

4.
Снимите коврик поддона консоли (A).

5.
С помощью отвертки или съемника снимите удлинительную крышку напольной консоли (А).

6.
Ослабив крепежные винты и болты, снимите напольную консоль в сборе (А).

7.
Установка обратна снятию.
•
Убедитесь, что разъемы подключены правильно.
•
Замените все поврежденные клипсы.
Замена подлокотника
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Наденьте перчатки, чтобы защитить руки.
1.
Снимите напольную консоль в сборе.
2.

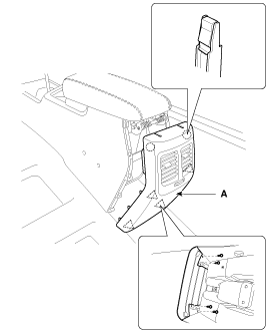

Ослабив крепежные винты, снимите крышку задней консоли (А).

3.
Ослабив крепежные винты, снимите подлокотник в сборе (А).

4.
Установка обратна снятию.
•
Замените все поврежденные клипсы.
