Компоненты и расположение компонентов

Компоненты

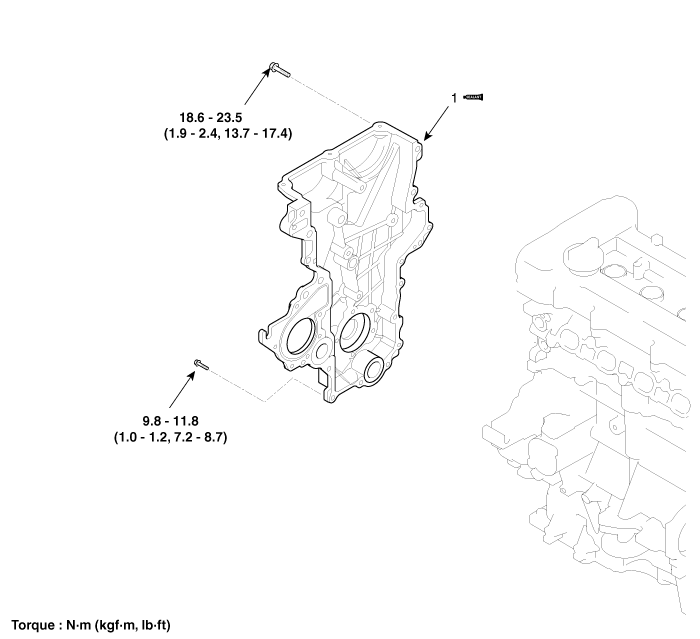

1. Крышка цепи ГРМ

Процедуры ремонта

Удаление

В случае снятия топливного насоса высокого давления, топливопровода высокого давления, подающая трубка и инжектор, возможны травмы из-за утечки топливо высокого давления. Поэтому не выполняйте никаких ремонтных работ сразу после остановки двигателя.

•	Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

•	Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

Пометьте все провода и шланги, чтобы избежать неправильного соединения.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

4.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

5.	Слейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

6.	Снимите приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

7.	Снимите натяжитель приводного ремня. (См. Система приводного ремня — «Натяжной ролик»)

8.	Снимите генератор и кронштейн генератора. (См. Электрическая система двигателя — «Генератор»)

9.	Снимите демпферный шкив коленчатого вала. (См. Система приводного ремня — «Демпферный шкив коленчатого вала»)

10.	Снимите водяной насос. (См. Система охлаждения — «Водяной насос»)

11.	Снимите топливный насос высокого давления. (См. Блок управления двигателем/топливная система — «Топливный насос высокого давления»)

12.	Снимите крышку головки блока цилиндров. (См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)

13.

Установите домкрат на край масляного поддона, чтобы поддержать двигатель.

Вставьте резиновый блок между домкратом и масляным поддоном.

14.

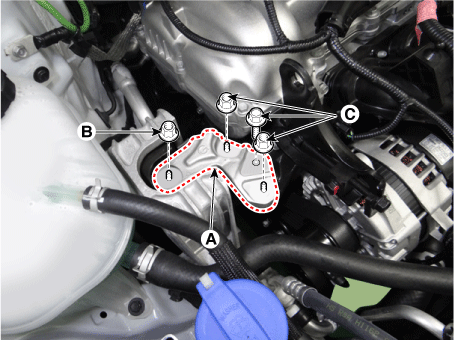

14.Снимите опорный кронштейн крепления двигателя (А).

Момент затяжки

Гайка (В):

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

Болты и гайки (С):

58,8–73,5 Н·м (6,0–7,5 кгс·м, 43,4–54,2 фунт-фут)

15.

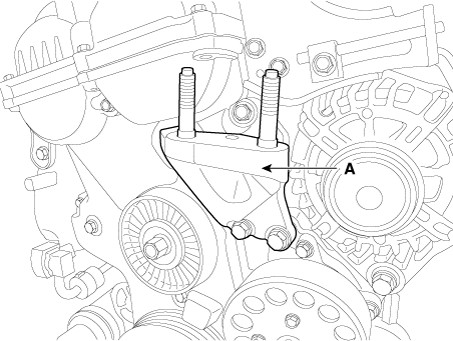

Снимите опорный кронштейн двигателя (А).

Момент затяжки :

29,4–41,2 Н·м (3,0–4,2 кгс·м, 21,7–30,4 фунт-фут)

16.

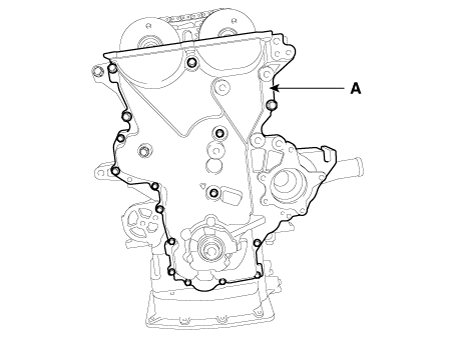

Снимите крышку цепи привода ГРМ (А).

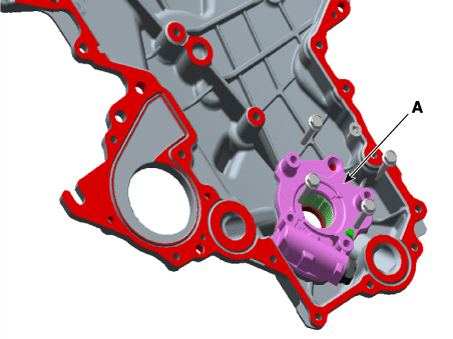

Не отсоединяйте масляный насос (А) от крышки цепи привода ГРМ, т.к. он поставляется в виде крышки цепи ГРМ и масляного насоса в сборе.

Монтаж

Установите крышку цепи привода ГРМ.

(1)	Перед установкой удалите затвердевший герметик с цилиндра поверхность блочной и лестничной рамы.

(2)

Нанесите жидкий герметик (TB 1217H или LOCTITE 5900H) на поверхность. между головкой блока цилиндров и блоком цилиндров.

Ширина: 3–5 мм (0,1181–0,1969 дюйма)

(3)

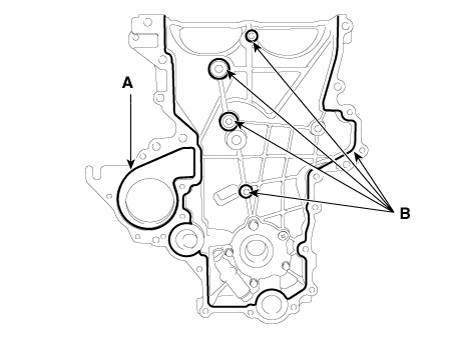

Нанесите жидкий герметик THREE BOND 1282B или THREE BOND 1216E. на контактных частях водяного насоса (A) крышки цепи привода ГРМ и THREE BOND 1217H или LOCTITE 5900H на остальных частях (B).

Соберите крышку в течение 5 минут.

Ширина: 3,5–4,5 мм (0,1378–0,1772 дюйма)

Обязательно удалите масло или пыль с поверхности.

(4)	Совместите установочный штифт блока цилиндров с отверстиями в масляный насос.

(5)

Затяните болты, чтобы установить крышку цепи привода ГРМ (А).

Момент затяжки

Болты М8:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Болты М6:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

2.	Установите остальные детали в порядке, обратном снятию.
