Kia Forte: система интеллектуального круиз-контроля / электронный блок управления интеллектуальным круиз-контролем (SCC)
Принципиальные диаграммы

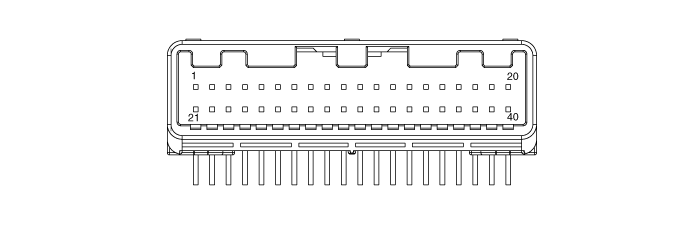

| Терминал Функция |
|
НЕТ.
|
Терминальная функция
|
|
1
|
Земля
|
|
2
|
-
|
|
3
|
-
|
|
4
|
-
|
|
5
|
C - МОЖЕТ ВЫСОКАЯ
|
|
6
|
L - МОЖЕТ ВЫСОКАЯ
|
|
7
|
-
|
|
8
|
-
|
|
9
|
-
|
|
10
|
IGN1
|
|
11
|
-
|
|
12
|
-
|
|
13
|
-
|
|
14
|
-
|
|
15
|
C - МОЖЕТ НИЗКИЙ
|
|
16
|
-
|
|
17
|
-
|
|
18
|
-
|
|
19
|
-
|
|
20
|
L - МОЖЕТ НИЗКИЙ
|
|
21
|
-
|
|
22
|
-
|
|
23
|
-
|
|
24
|
-
|
|
25
|
-
|
|
26
|
-
|
|
27
|
-
|
|
28
|
-
|
|
29
|
-
|
|
30
|
-
|
|
31
|
-
|
|
32
|
-
|
|
33
|
-
|
|
34
|
-
|
|
35
|
-
|
|
36
|
-
|
|
37
|
-
|
|
38
|
-
|
|
39
|
-
|
|
40
|
-
|
Процедуры ремонта
| Удаление |
Блок SCC и FCA (только для Австралии)
| 1. |
Снимите основную подушку безопасности в сборе. (См. раздел Кузов (внутренняя и внешняя отделка — «Главная защитная накладка в сборе») |
| 2. |
Отсоедините разъем блока SCC и FCA. |
| 3. |

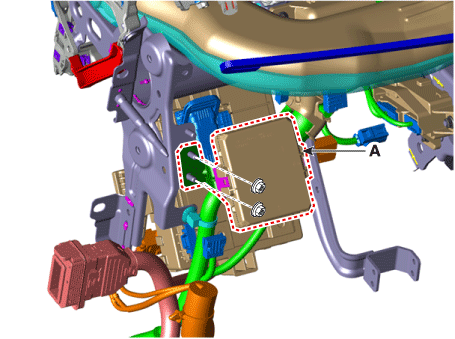

Снимите блок SCC и FCA (A).
|
| Монтаж |
Блок SCC и FCA (только для Австралии)
| 1. |
Установите в порядке, обратном снятию. |
| 2. |
Выровняйте процедуру вариантного кодирования. (См. Регулировку - «Вариант кодирования») |
| Корректирование |
Поскольку ЭБУ усовершенствованного интеллектуального круиз-контроля интегрирован с блоком AEB, выполните «Процедура кодирования варианта AEB» при замене усовершенствованного интеллектуального круиз-контроля ЭБУ.
(См. Блок интеллектуального круиз-контроля — «Регулировка».)
Умный переключатель круиз-контроля
Компоненты и расположение компонентов
Компоненты
1. Правый переключатель дистанционного управления
(путевой компьютер + SCC)
Принципиальные диаграммы
Принципиальная электрическая схема
...
Система контроля выбросов
Сервисные данные
Сервисные данные
Электромагнитный клапан управления продувкой (PCSV)
▷ Спецификация
Элемент
Спецификация
Сопротивление катушки (Ом)
22.0 - ...
Дополнительная информация:
