Kia Forte: система управления коробкой передач с двойным сцеплением / рычаг переключения передач

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Система управления коробкой передач с двойным сцеплением / Рычаг переключения передач

Компоненты и расположение компонентов

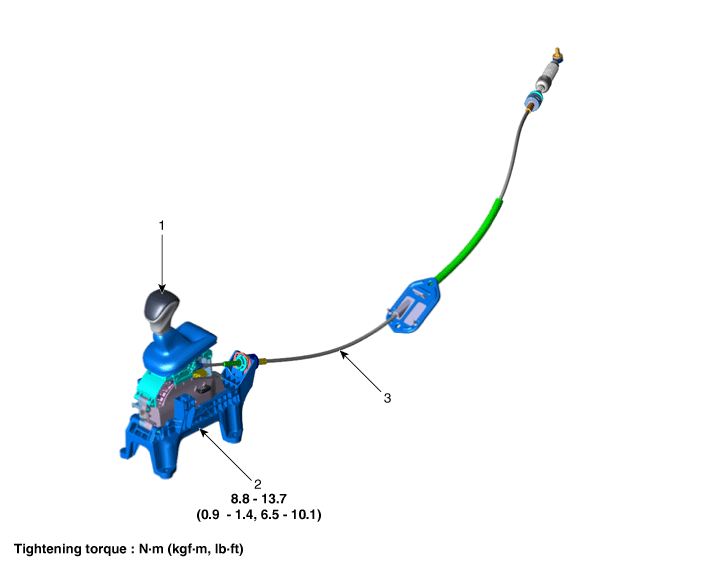

Компоненты

1. Ручка рычага переключения передач и чехлы
2. Рычаг переключения передач в сборе

3. Трос переключения передач в сборе

Процедуры ремонта

Удаление

1.	Переключите передачу на «N».

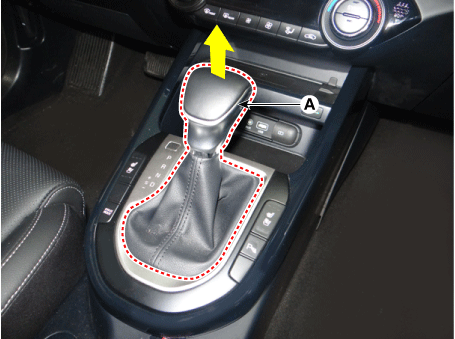

2.	Снимите ручку (А), потянув ее в направлении стрелки после снятия пыльники от верхней крышки консоли.

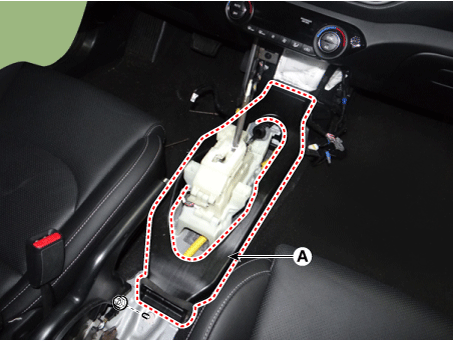

3.	Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)

4.	Снимите задний воздуховод, предварительно ослабив гайку крепления.

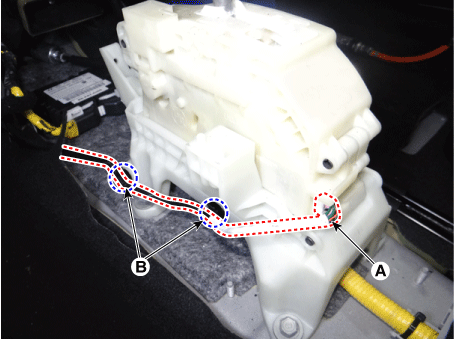

5.	Отсоедините главный разъем (А) и снимите крепление проводки. зажимы (B) от рычага переключения передач.

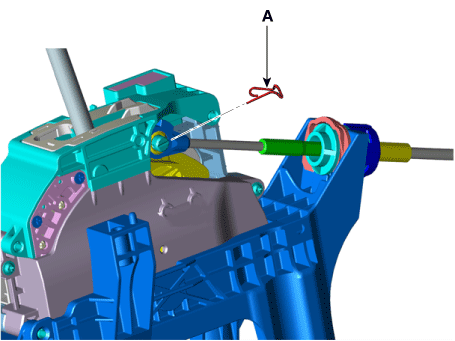

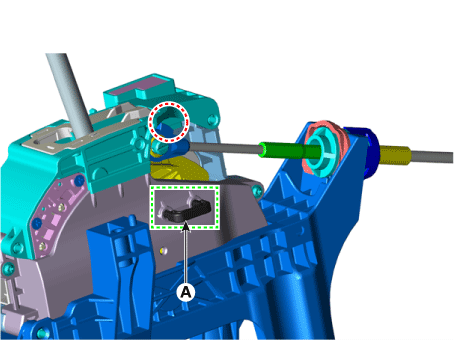

6.	Снимите трос переключения передач со штифта рычага переключения передач после снятия защелки. штифт (А).

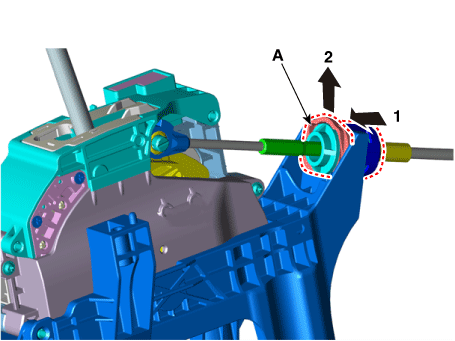

7.	Снимите кабельный разъем (А) с рычага переключения передач.

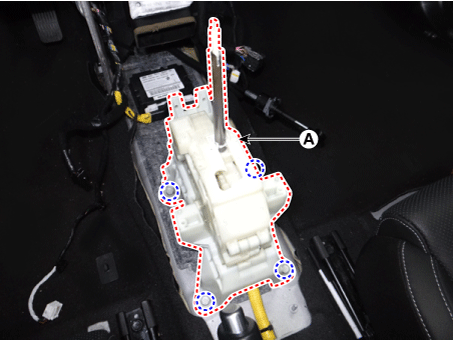

Снимите рычаг переключения передач (А) после ослабления болтов.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.

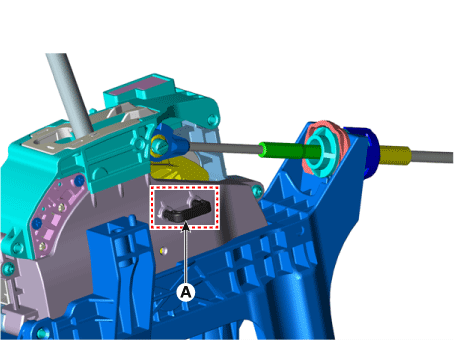

•	Перед установкой вставьте «фиксирующий штифт диапазона N» (A) переключателя рычаг после проверки рычага переключения передач и рычага ручного управления в диапазоне "Н".

•	Установите трос переключения после проверки направления выступа. для предотвращения неправильной сборки.

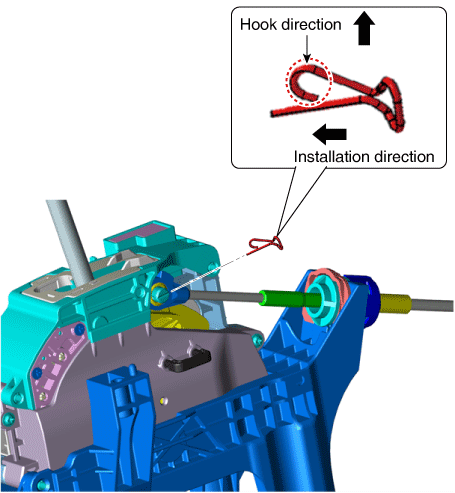

•	Обратите внимание на направление установки стопорного штифта и установите стопорный штифт. штифт крючком вверх.

•	Обязательно избавьтесь от «фиксирующего штифта диапазона N» (A) после установки. рычаг переключения передач в сборе.
