Компоненты и расположение компонентов

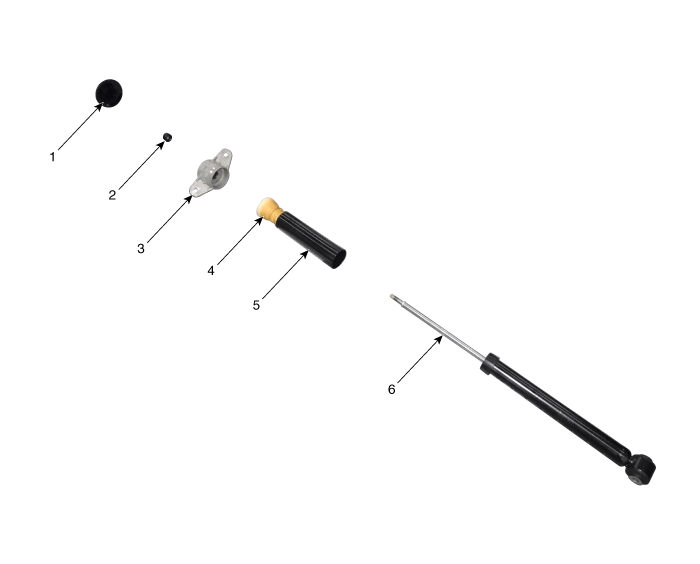

Компоненты

1. Пылезащитный колпачок амортизатора
2. Контргайка
3. Сборка изолятора

4. Резина бампера
5. Пылезащитная крышка
6. Амортизатор

Процедуры ремонта

Снятие и установка

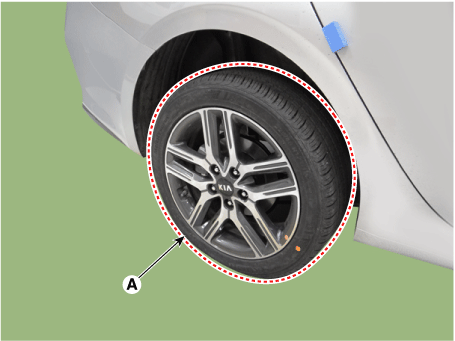

Снимите заднее колесо и шину (А).

Момент затяжки :

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии задней колесо и шина.

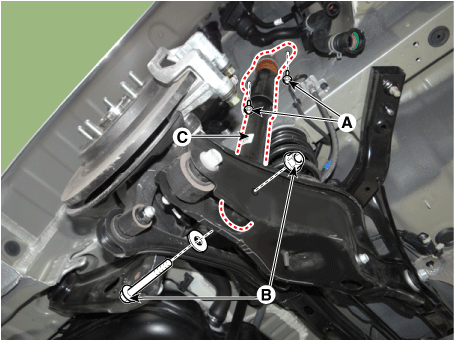

Снимите задний амортизатор.

Установите домкрат под нижний рычаг, чтобы снять его в состояние без нагрузки.

(1)

Ослабьте верхние болты крепления заднего амортизатора (А).

Момент затяжки:

58,8–73,5 Н·м (6,0–7,5 кгс·м, 43,4–54,2 фунт-фут)

(2)

Ослабьте болт и гайку нижнего крепления заднего амортизатора (В).

Момент затяжки:

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3–115,7 фунт·фут)

(3)	Снимите задний амортизатор (С).

3.	Установите в порядке, обратном снятию.

Разборка

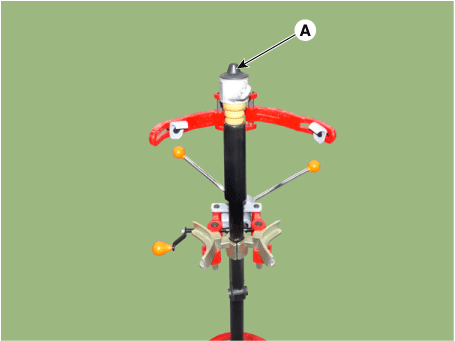

1.	Снимите крышку стопорной гайки (А).

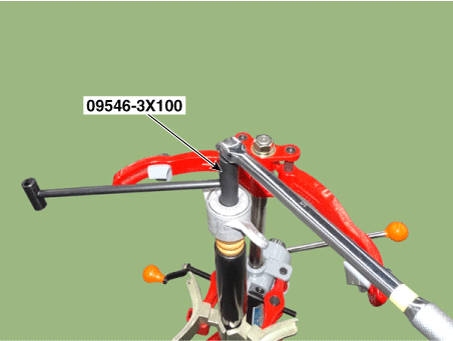

2.	Используя специальный инструмент (09546-3X100), установите самоконтрящуюся гайку.

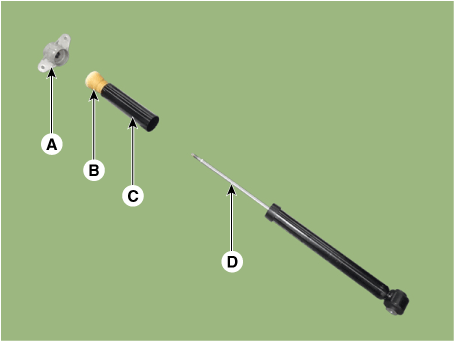

3.	Отделите узел кронштейна (A), резиновый бампер (B), пылезащитный чехол (C), амортизатор (D).

Утилизация

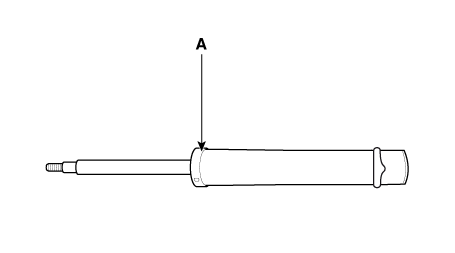

1.	Снимите запорный колпачок (А) с узла амортизатора.

Удалите газ, просверлив отверстие во внутреннем сальнике.

•	Выходящий газ безвреден, но будьте осторожны со стружкой. которые могут вылететь при сверлении.

Сборка

1.	Для повторной сборки выполните процедуру разборки в обратном порядке.

С помощью SST (09546-3X100) установите стопорную гайку.

Момент затяжки :

19,6–24,5 Н·м (2,0–2,5 кгс·м, 14,5–18,1 фунт·фут)

•	Не используйте повторно самостопорящуюся гайку.

3.	Установите крышку стопорной гайки (А).
