Kia Forte: Система освещения / Задний комбинированный фонарь
Процедуры ремонта
| Удаление |
Задний комбинированный фонарь (снаружи)
| [4ДР] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

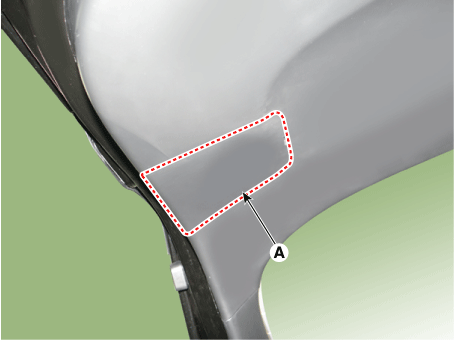

Снимите крышку (А).
|
| 3. |

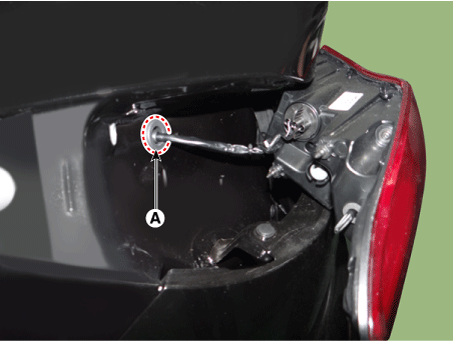

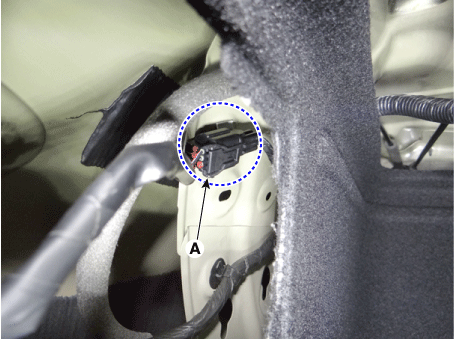

Ослабьте гайки и отсоедините разъем (А).
|
| 4. |

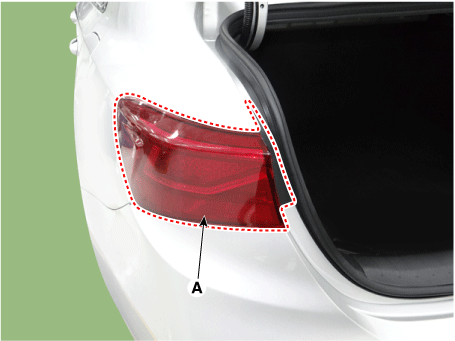

Снимите задний комбинированный фонарь (А).
|
| [5ДР] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

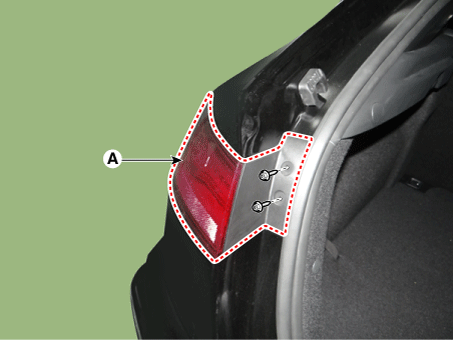

Снимите задний комбинированный фонарь (А) после ослабления винтов.
|
| 3. |
Снимите резиновый колпачок (А).
|
| 4. |

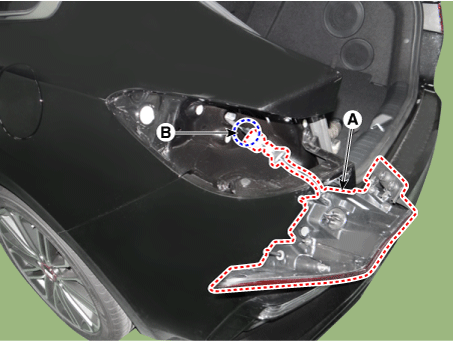

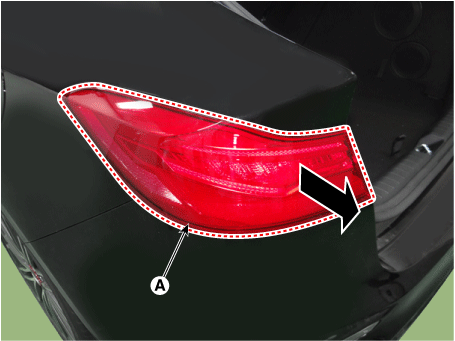

Снимите задний комбинированный фонарь (А), предварительно отсоединив разъем. (Б). |
Задний комбинированный фонарь (внутри)
| [4ДР] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника») |
| 3. |

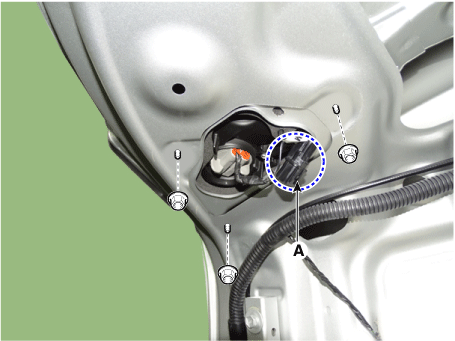

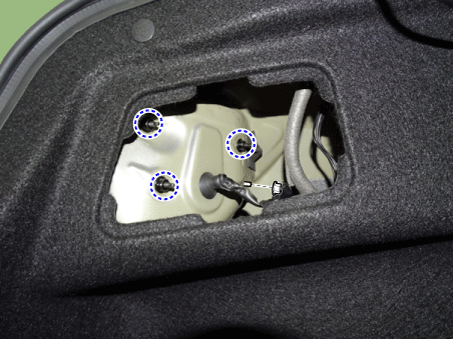

Ослабьте гайки и отсоедините разъем (А).
|
| 4. |

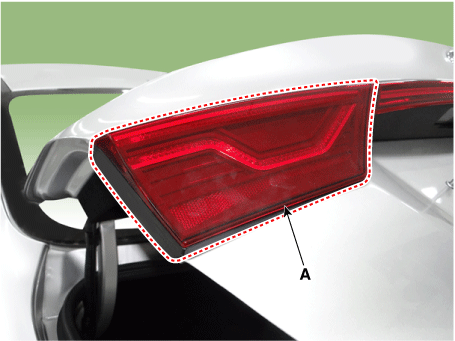

Снимите задний комбинированный фонарь (А).
|
| [5ДР] |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

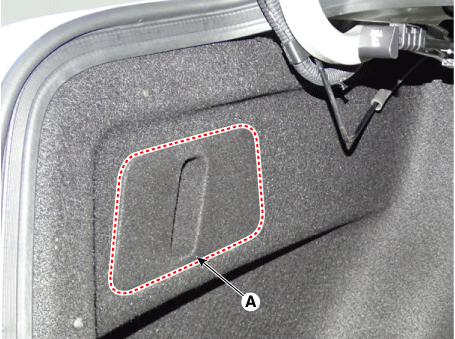

Снимите крышку (А).
|
| 3. |

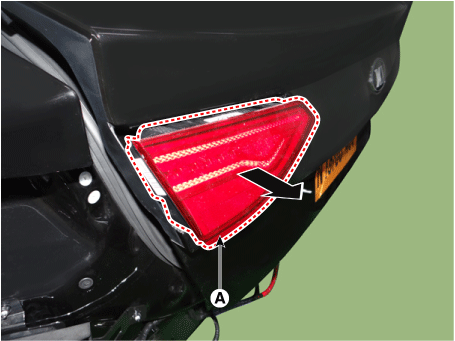

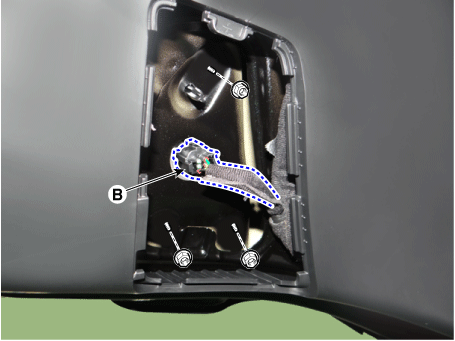

Снимите задний комбинированный фонарь (А), ослабив гайки после отсоединения разъем (В).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| Замена |
Лампа наружного заднего комбинированного фонаря
| 1. |
Снимите внешний задний комбинированный фонарь. |
| 2. |

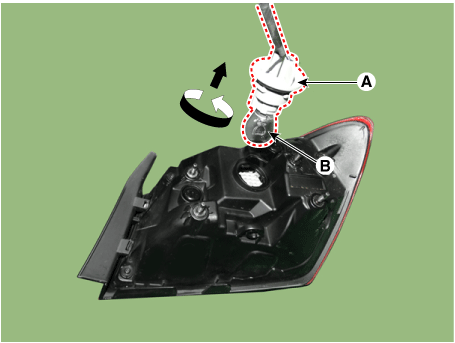

Снимите лампу (В), повернув патрон (А) по часовой стрелке.
|
| 3. |
Устанавливайте в порядке, обратном снятию. |
Лампа внутреннего заднего комбинированного фонаря
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника») |
| 3. |

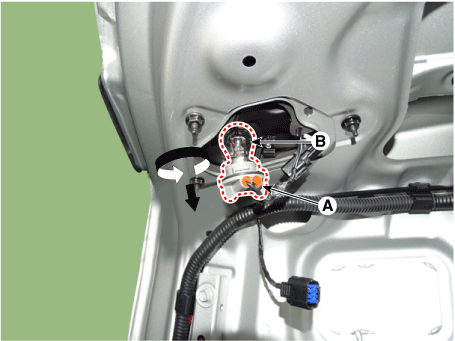

Снимите лампу (В), повернув патрон (А) по часовой стрелке.
|
| 4. |
Устанавливайте в порядке, обратном снятию. |
