Kia Forte: электрические стеклоподъемники / переключатель стеклоподъемников
Принципиальные диаграммы

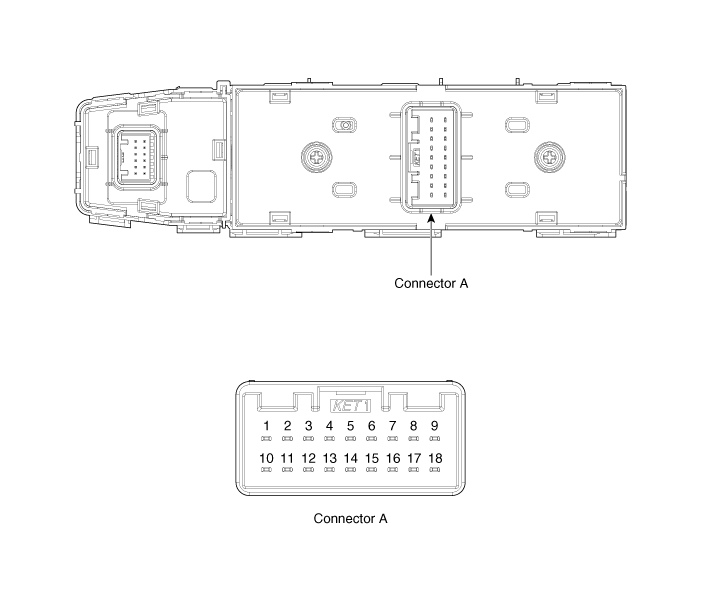

| Разъем и функция терминала |
[Переключатель стеклоподъемника безопасности водителя]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
|
1
|
Передний правый стеклоподъемник (вверху)
|
10
|
Задний правый стеклоподъемник (вверху)
|
|
2
|
Выключатель дверного замка
|
11
|
Задний правый стеклоподъемник (внизу)
|
|
3
|
-
|
12
|
Аккумулятор (+)_правая сторона
|
|
4
|
Правый передний стеклоподъемник (внизу)
|
13
|
Задний фонарь
|
|
5
|
Переключатель блокировки левого бокового окна
|
14
|
Переключатель блокировки правого окна
|
|
6
|
Переключатель разблокировки двери
|
15
|
Задний левый стеклоподъемник (вверху)
|
|
7
|
Земля
|
16
|
Задний левый стеклоподъемник (внизу)
|
|
8
|
Левая сторона передняя земля
|
17
|
-
|
|
9
|
Левое боковое переднее защитное окно
|
18
|
Аккумулятор (+)_левая сторона
|
[Авто вниз]
|
Приколоть
|
Функция
|
Приколоть
|
Функция
|
|
1
|
Передний правый стеклоподъемник (вверху)
|
10
|
-
|
|
2
|
Выключатель дверного замка
|
11
|
-
|
|
3
|
-
|
12
|
Аккумулятор (+)_правая сторона
|
|
4
|
Правый передний стеклоподъемник (внизу)
|
13
|
Задний фонарь
|
|
5
|
-
|
14
|
-
|
|
6
|
-
|
15
|
-
|
|
7
|
Левый передний стеклоподъемник (вверху)
|
16
|
-
|
|
8
|
Земля
|
17
|
-
|
|
9
|
Левый передний стеклоподъемник (внизу)
|
18
|
Аккумулятор (+)_левая сторона
|

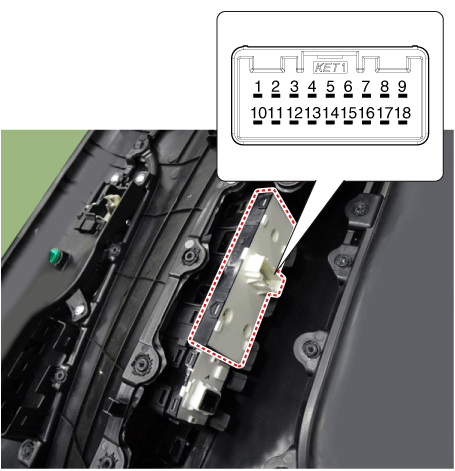

Процедуры ремонта
| осмотр |
| 1. |
Снимите обшивку передней левой двери. (См. Кузов — «Облицовка передней двери») |
| 2. |

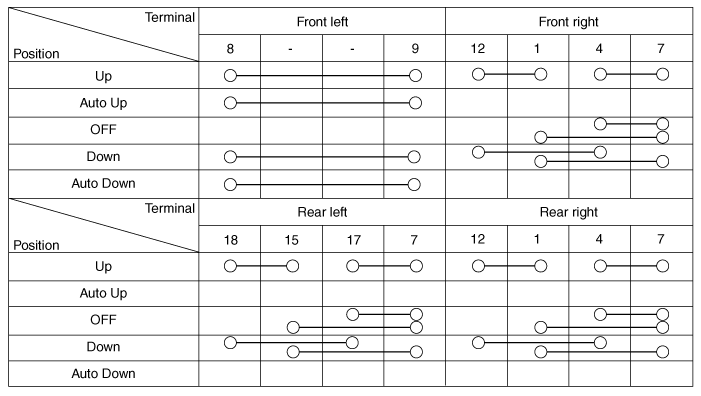

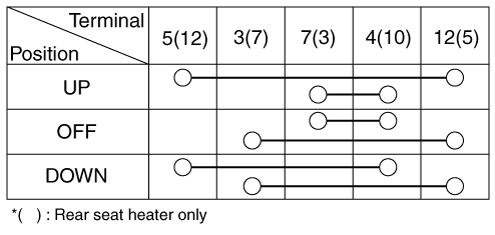

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.
[Безопасность водителя и автоматический подъем/опускание]
[Авто вниз]
|
Переключатель вспомогательного/заднего стеклоподъемника
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите обшивку передней правой двери. / Снимите обивку задней двери. (См. Кузов — «Облицовка передней двери») (См. Кузов — «Облицовка задней двери») |
| 3. |

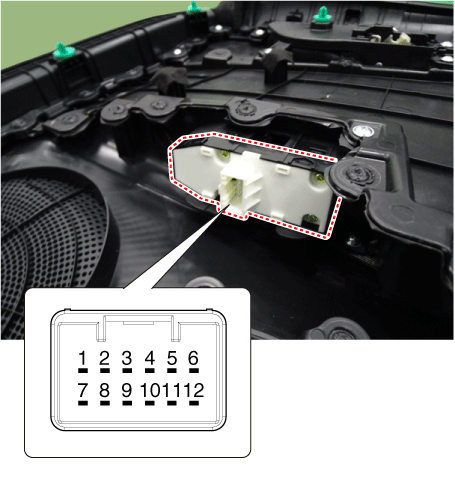

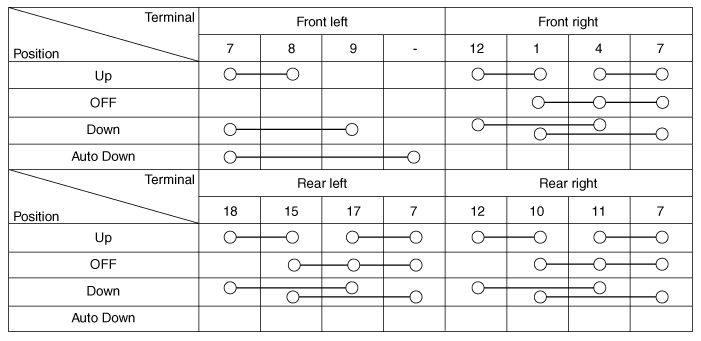

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.
|
| Удаление |
При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов. |
Переключатель стеклоподъемника водителя
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите обшивку передней двери водителя. (См. Кузов — «Облицовка передней двери») |
| 3. |

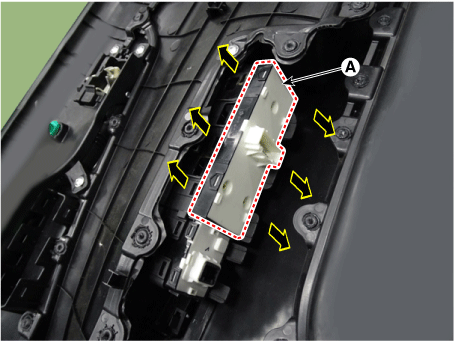

Снимите узел переключателя стеклоподъемника (А), потянув за оба конца держателей переключателей.
|
Переключатель вспомогательного/заднего стеклоподъемника
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите обшивку передней правой двери. / Снимите обивку задней двери. (См. Кузов — «Облицовка передней двери») (См. Кузов — «Облицовка задней двери») |
| 3. |

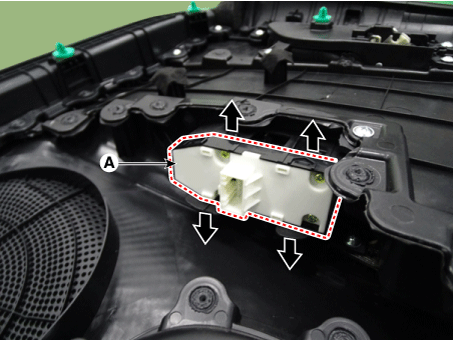

Снимите узел переключателя стеклоподъемника (А), потянув за оба конца держателей переключателей.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Электродвигатель стеклоподъемника
Принципиальные диаграммы
Принципиальная электрическая схема
[Двигатель безопасного окна]
[Стандартный стеклоподъемник]
Процедуры ремонта
осмотр
...
Обогрев заднего стекла
Компоненты и расположение компонентов
Расположение компонента
1. Интегрированное централизованное управление
отделение (ОРИТ)
2. Переключатель обогревателя заднего стекла (ручной)
3. Обогрев заднего стекла...
