Kia Forte: система впуска и выпуска / интеркулер

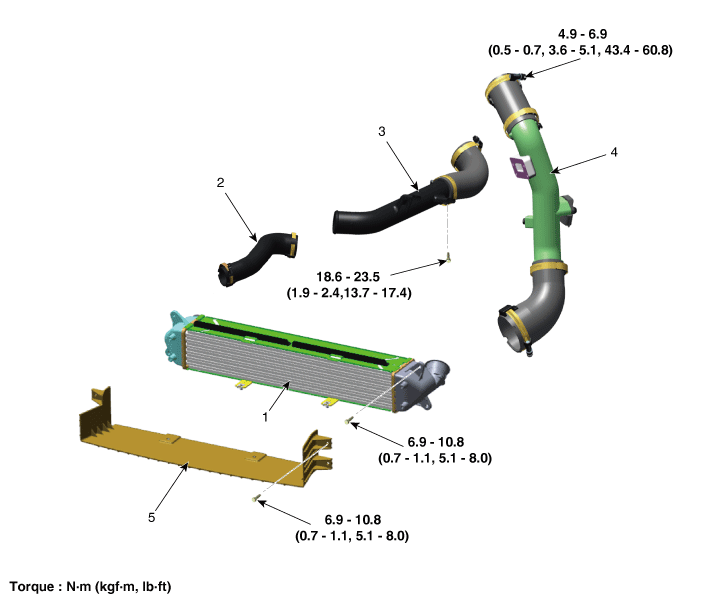

Компоненты и расположение компонентов
| Компоненты |
|
1. Интеркулер
2. Впускной шланг интеркулера 3. Впускной шланг и трубка промежуточного охладителя |
4.Интеркулер
шланг и труба
5. Воздуховод интеркулера |
Процедуры ремонта
| Снятие и установка |
| 1. |
Отсоедините отрицательную клемму аккумуляторной батареи. |
| 2. |
Снимите воздуховод и воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель») |
| 3. |
Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека») |
| 4. |

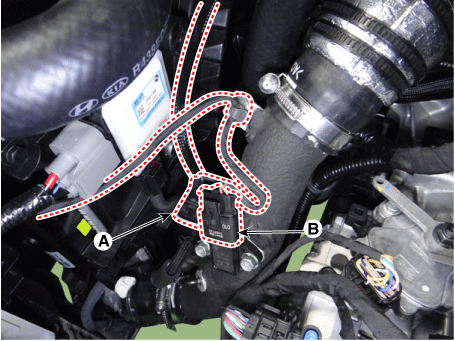

Отсоедините разъем электромагнитного клапана RCV (A) и давление наддува. разъем датчика (BPS) (B).
|
| 5. |

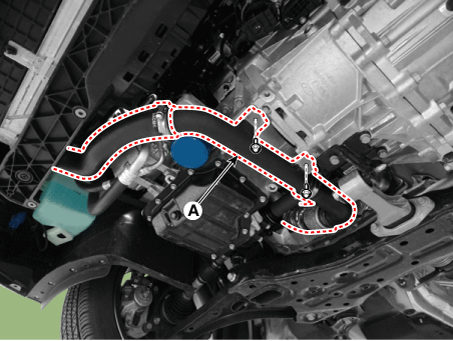

Отсоедините выпускной шланг промежуточного охладителя (А).
|
| 6. |

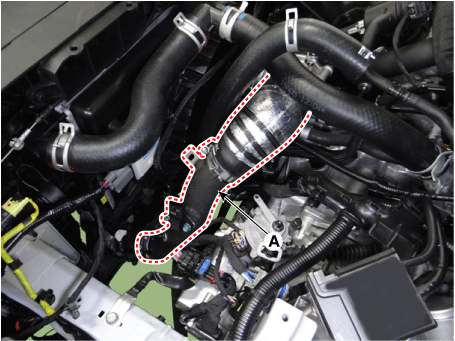

Снимите впускной шланг и трубку промежуточного охладителя (А).
|
| 7. |
Снимите передний бампер в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе») |
| 8. |

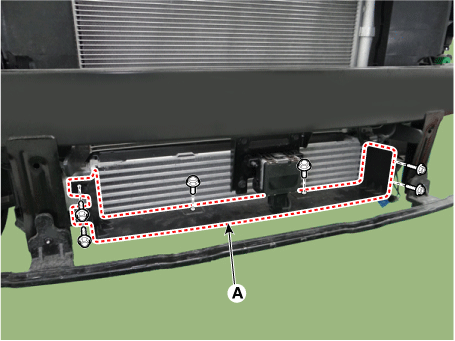

Снимите воздуховод промежуточного охладителя (А).
|
| 9. |

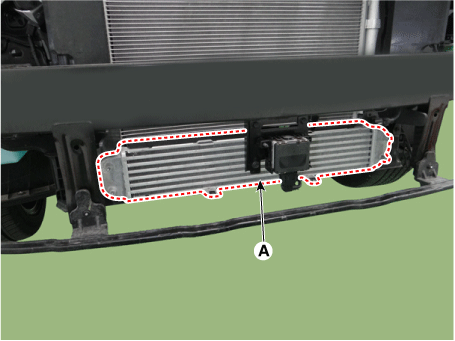

Снимите интеркулер (А).
|
| 10. |
Установите в порядке, обратном снятию. |
Турбокомпрессор и выпускной коллектор
Компоненты и расположение компонентов
Компоненты
1. Прокладка турбо коллектора
2. Модуль турбоколлектора
3. Катализатор
4. Муфта турбонагнетателя и прокладка
...
Глушитель
Процедуры ремонта
Удаление
Передний глушитель
1.
Отсоедините отрицательную клемму аккумуляторной батареи.
2.
Отсоедините разъем заднего кислородного датчика (А).
...
