Kia Forte: Электрическая система кузова/звуковой сигнал

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Рог

Технические характеристики

Предметы	Технические характеристики	Примечание
Рабочее напряжение	9 - 16 В	-
Потребление тока	МАКС. 5,0 А	При 12 В
Уровень звука	110 ± 3 дБ	При 13 В, 2 м
Изоляционное сопротивление	МИН 1 МОм	Мегарметром 500 В

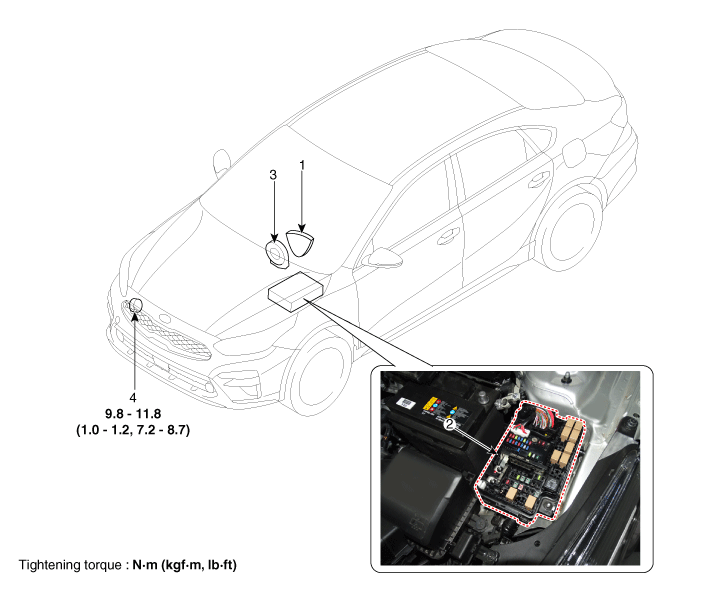

Компоненты и расположение компонентов

Компоненты

1. Переключатель звукового сигнала
2. Реле звукового сигнала (встроено в печатную плату с металлическим сердечником)

3. Часовая пружина
4. Рог

Процедуры ремонта

Удаление

1.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

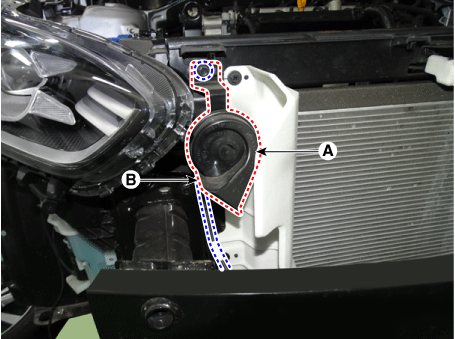

Снимите звуковой сигнал (А), ослабив болт после отсоединения разъема. (Б).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.

осмотр

1.	Реле клаксона этого автомобиля имплантировано в металлический сердечник. печатная плата блока реле машинного отделения.

Реле полупроводникового типа, встроенное в печатную плату, невозможно заменить. Если реле необходимо заменить, замените металлический сердечник и проведите тест на нем.
