Kia Forte: Система освещения/фары

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Электрическая система кузова / Система освещения / Налобные фонари

Описание и работа

Описание

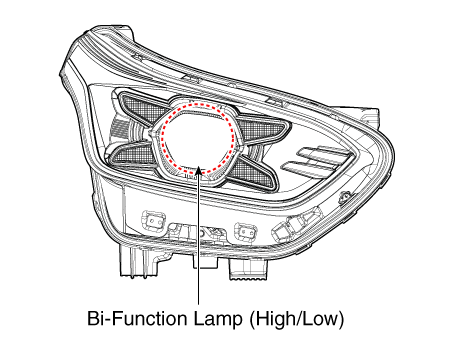

ДВУХФУНКЦИОНАЛЬНЫЙ

Определение

–	Налобный фонарь со встроенными функциями дальнего и ближнего света

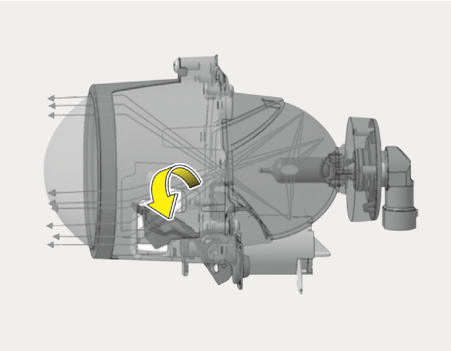

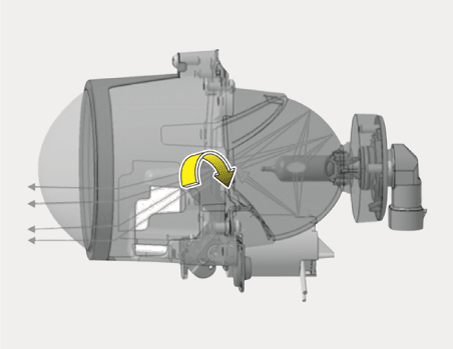

–	Свет управляется вращением экрана, вставленного в объектив. (Применяется соленоид.)

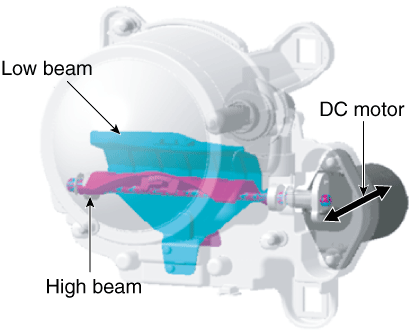

Структура и механизм

–	При работе в качестве ближнего света : Лампа освещает ограниченную зону ближнего света путем блокируя свет остановленным щитом.

–	При работе дальним светом : свет не блокируется открытым экраном, и свет горит в зону дальнего света.

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

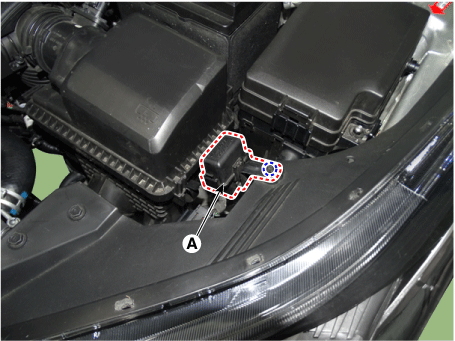

3.	Снимите диагностический разъем (А).

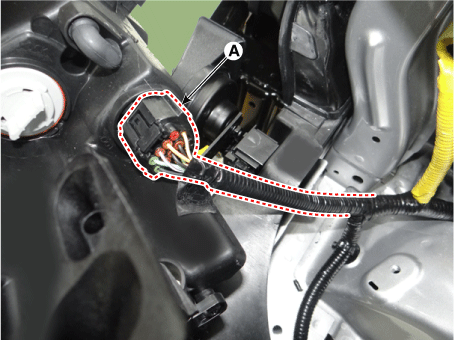

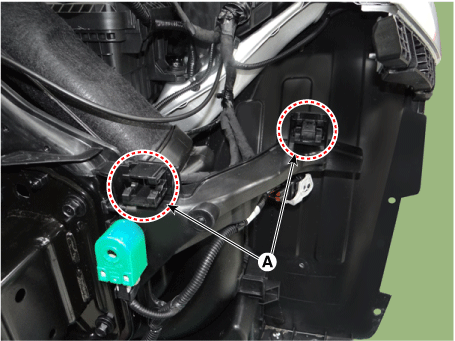

4.	Отсоедините разъем фары (А).

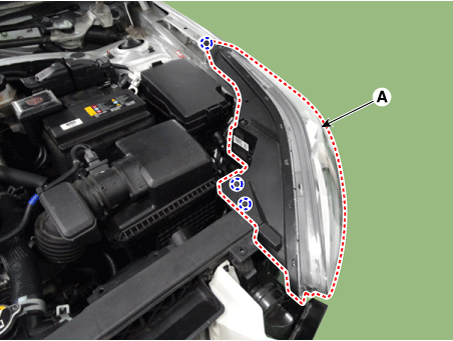

Снимите фару (А) после ослабления крепежных болтов.

Будьте осторожны, чтобы не повредить фиксирующие зажимы (А).

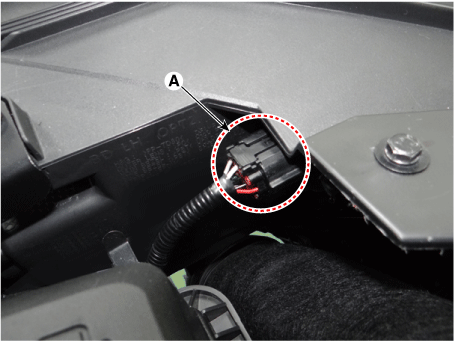

6.	Отсоедините разъем фары (А).

Монтаж

1.	Установите в порядке, обратном снятию.

Замена

Лампа

[Ближний свет]

1.	Снимите фару в сборе.

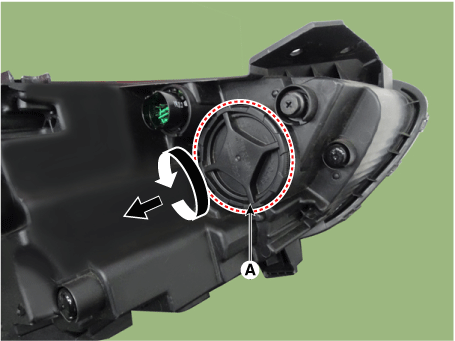

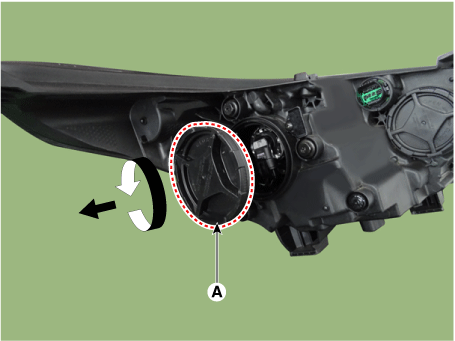

2.	Снимите пылезащитные колпачки (А), повернув их против часовой стрелки.

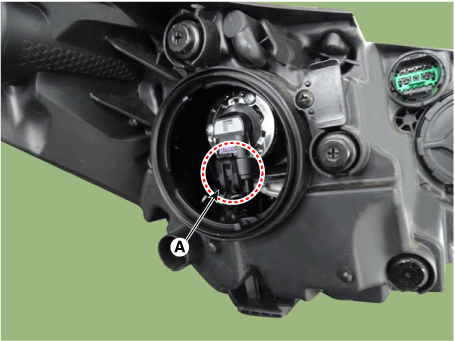

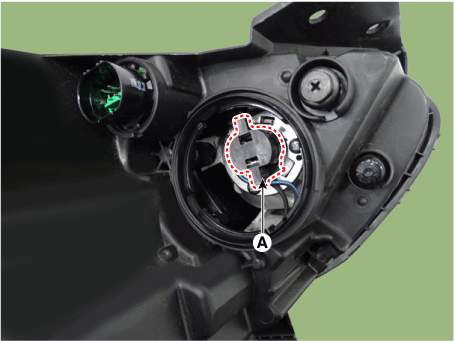

3.	Отсоедините разъем лампы ближнего света (А).

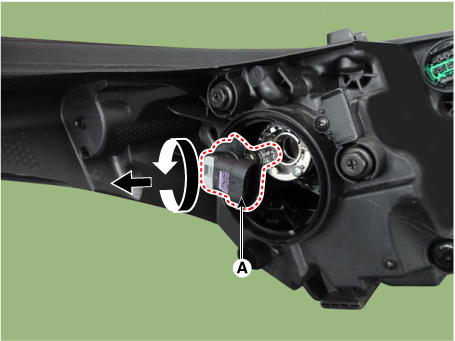

4.	Снимите патрон ближнего света (А), повернув его против часовой стрелки. направление.

5.	Установите в порядке, обратном снятию.

[Дальний свет]

1.	Снимите фару в сборе.

2.	Снимите пылезащитный колпачок (А), повернув его против часовой стрелки.

3.	Снимите патрон дальнего света (А), повернув его против часовой стрелки. направление.

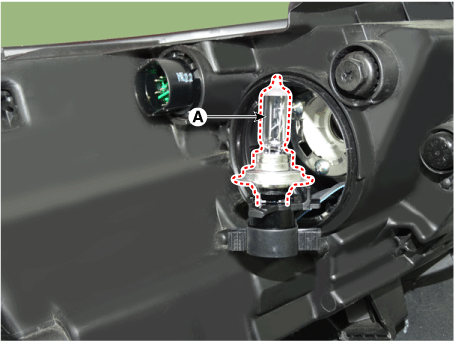

4.	Снимите лампу дальнего света (А) с разъема.

5.	Установите в порядке, обратном снятию.

Поглотитель влаги

1.	Выключите выключатель фар.

2.	Снимите пылезащитный колпачок (А), повернув его против часовой стрелки.

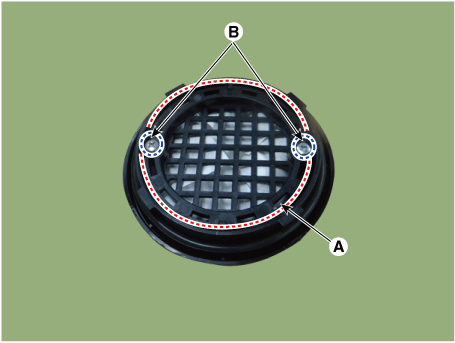

3.	Снимите влагопоглощающую скобу (A) с пылезащитной крышки после ослабления крепежные винты (В).

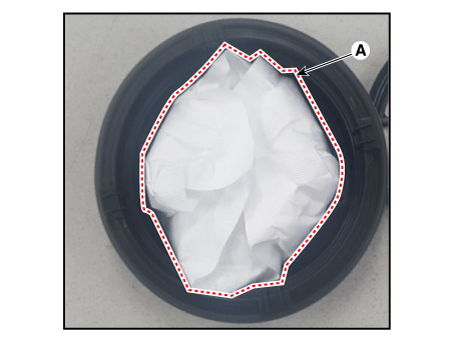

4.	Снимите влагопоглощающий элемент (A) с пылезащитного колпачка (B).

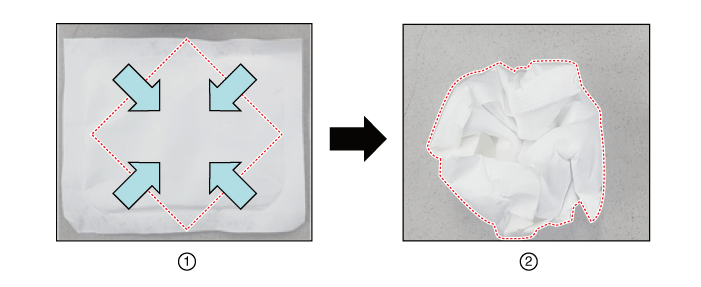

5.	сложите новый впитывающий материал, как показано на рисунке ниже.

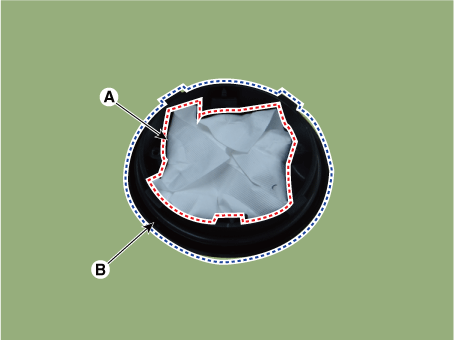

6.	Вставьте влагопоглотитель (А) загнутыми сторонами вверх.

Затяните крепежные винты (B), после установки влагопоглотителя кронштейн (А).

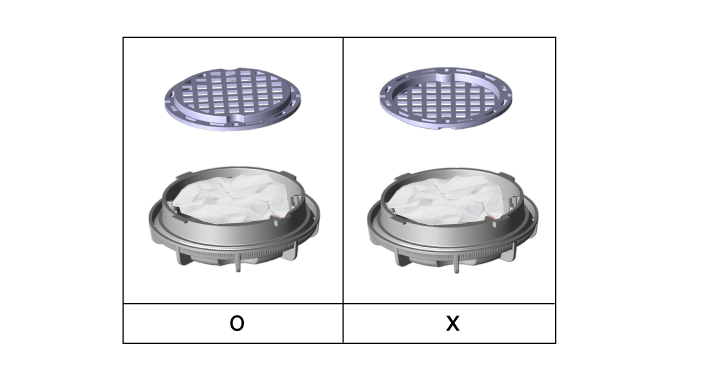

Обратите внимание на направление установки влагопоглотителя. скобка.

8.	Установите пылезащитный колпачок (A) с фары в сборе после заворачивания по часовой стрелке.
