Kia Forte: SRSCM/датчик фронтального удара (FIS)

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Сдержанность / SRSCM / Датчик фронтального удара (FIS)

Описание и работа

Описание

•	Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM).

•	FIS — это удаленный датчик, который определяет ускорение из-за столкновения на место его установки.

•	Основная цель датчика лобового удара (FIS) состоит в том, чтобы обеспечить указание на столкновение. Датчик лобового удара (FIS) посылает ускорение данные в SRSCM.

Компоненты и расположение компонентов

Компоненты

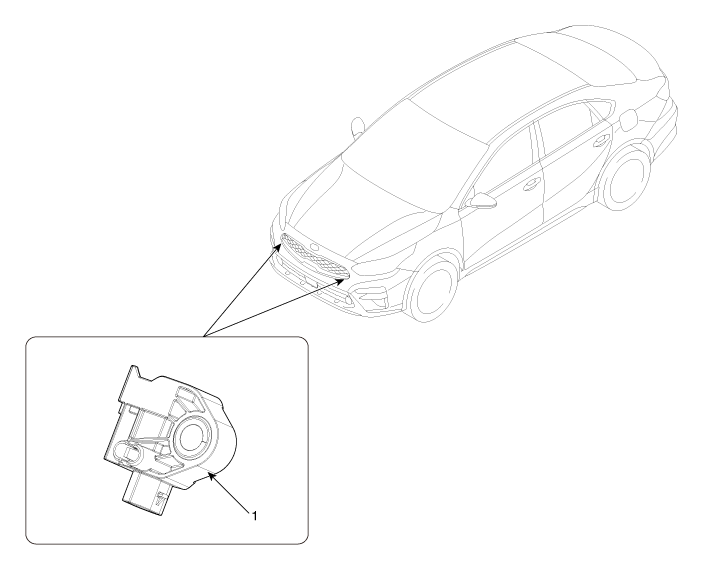

1. Датчик лобового столкновения (FIS)

Процедуры ремонта

Удаление

[левый]

Отсоедините отрицательную клемму аккумулятора.

После отсоединения кабелей подождите не менее 30 секунд.

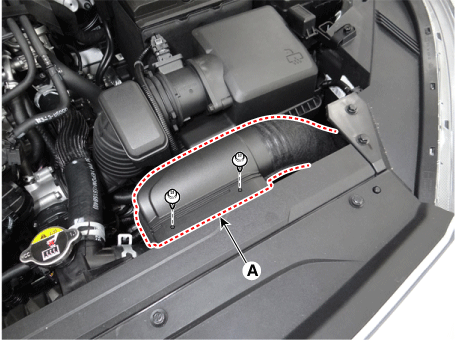

2.	Снимите воздуховод (А).

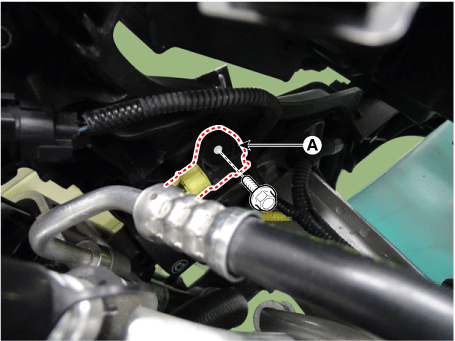

Ослабьте болт и снимите датчик лобового столкновения (А).

Момент затяжки :

8,8–9,8 Н·м (0,9–1,0 кгс·м, 6,5–7,2 фунт-фут)

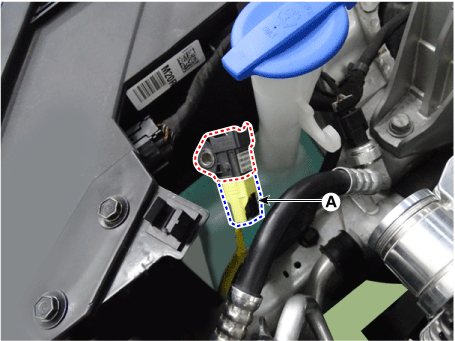

4.	Отсоедините разъем датчика лобового столкновения (А).

[Правый]

Отсоедините отрицательную клемму аккумулятора.

После отсоединения кабелей подождите не менее 30 секунд.

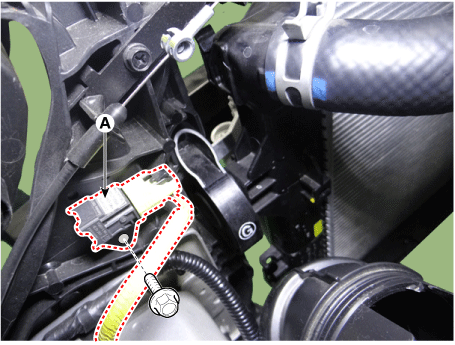

Ослабьте болт и снимите датчик лобового столкновения (А).

Момент затяжки :

8,8–9,8 Н·м (0,9–1,0 кгс·м, 6,5–7,2 фунт-фут)

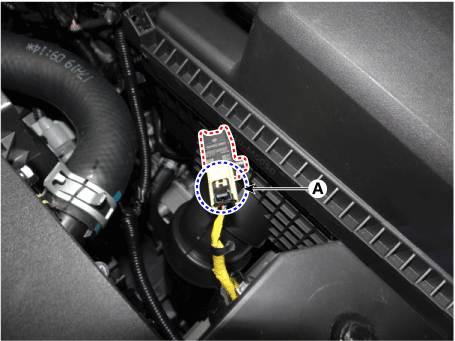

3.	Отсоедините разъем датчика лобового столкновения (А).

Монтаж

Устанавливайте в порядке, обратном снятию.

Не включайте зажигание и не подсоединяйте кабель аккумулятора. при замене датчика лобового удара.

2.	После установки датчика лобового столкновения убедитесь в правильности работы системы: Включите зажигание. Индикатор SRS должен загореться примерно на шесть секунд, а затем выключается.
