Kia Forte: карданный вал и ось / передняя ступица / поворотный кулак

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Карданный вал и ось / Передняя ступица / Поворотный кулак

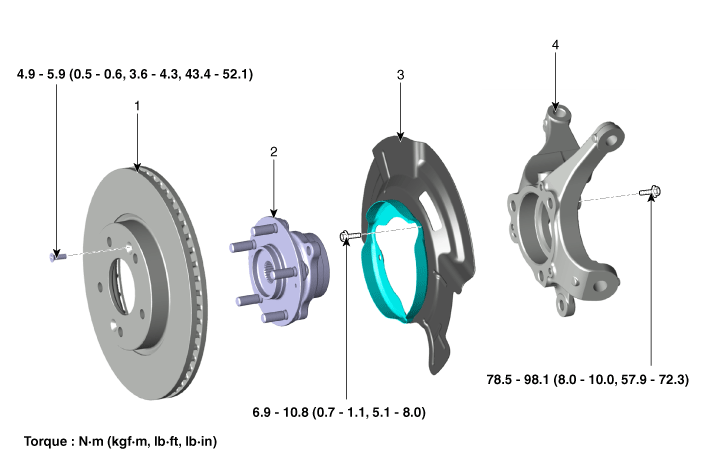

Компоненты и расположение компонентов
Компоненты

1. Передний тормозной диск
2. Подшипник передней ступицы
3. Пылезащитный чехол
4. Рулька

Процедуры ремонта
Снятие и установка
1.

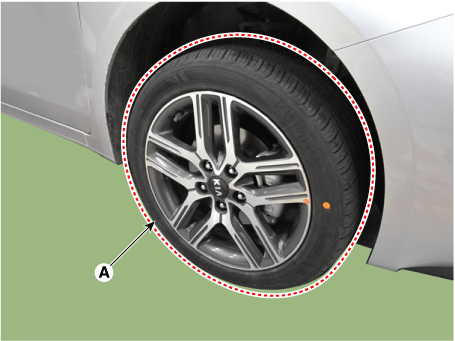

Снимите переднее колесо и шину (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

2.

Отсоедините датчик скорости переднего колеса (А).

Момент затяжки:

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

3.

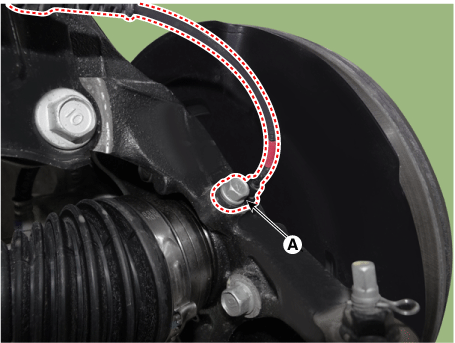

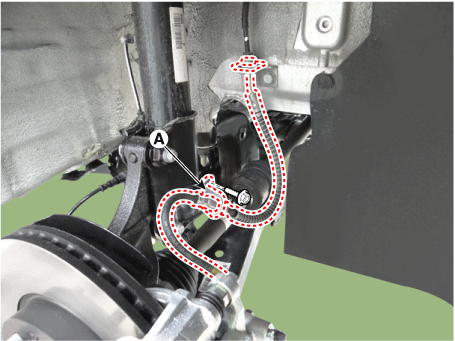

Отсоедините кронштейн тормозного шланга (А).

Момент затяжки:

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

4.

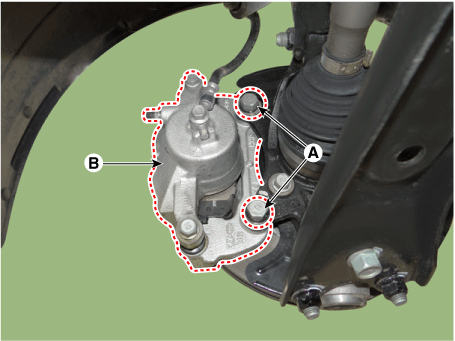

Снимите болты крепления тормозного суппорта (А) и удерживайте тормозной суппорт в сборе с проволокой.

Момент затяжки:

78,4–98,0 Н·м (8,0–10,0 кгс·м, 57,8–72,3 фунт-фут)

5.

Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью SST. (09568-1С100).

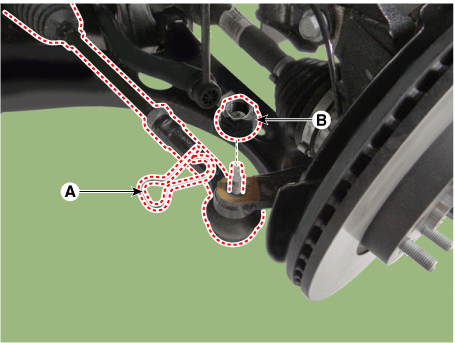

(1)

Снимите шплинт (А).

(2)

Снимите корончатую гайку (В).

Момент затяжки:

34,3–44,1 Н·м (3,5–4,5 кгс·м, 25,3–32,5 фунт·фут)

(3)

Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью СТ (09568-1С100).

6.

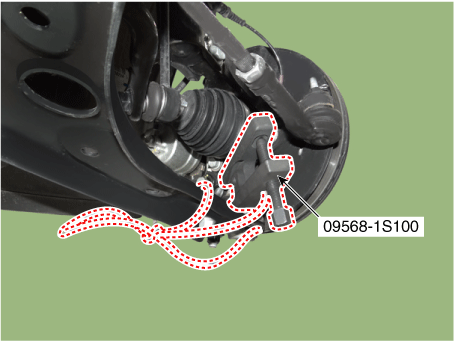

Отсоедините нижний рычаг от поворотного кулака с помощью SST (09568-1S100).

(1)

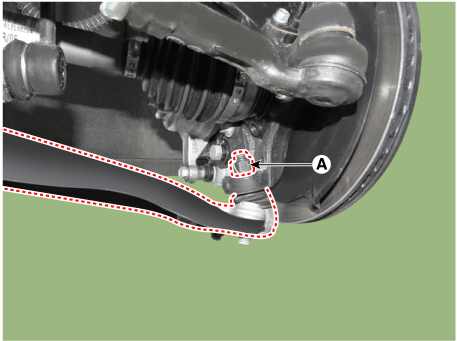

Снимите гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

(2)

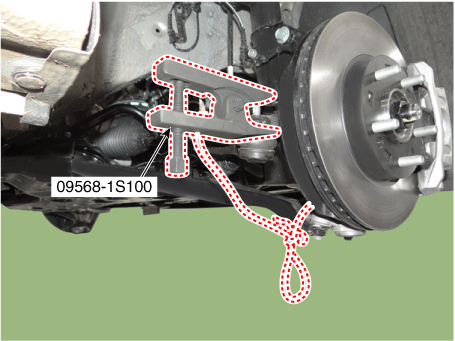

Отсоедините нижний рычаг от поворотного кулака с помощью SST (09568-1S100).

•

При использовании SST следите за тем, чтобы не повредить пыль. крышка шаровой опоры нижнего рычага.

•

Держите SST привязанным к машине, потому что есть риск травмы при падении SST во время удаления шаровая опора нижнего рычага.

•

Периферийные части могут быть повреждены при снятии шаровой шарнир нижнего рычага с помощью общего инструмента, такого как в качестве рычага, поэтому обязательно используйте SST.

7.

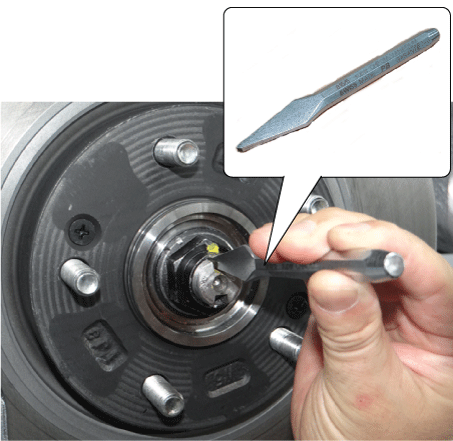

Ударом молотка по зубилу разблокируйте зачеканку гайки ступицы замка карданного вала.

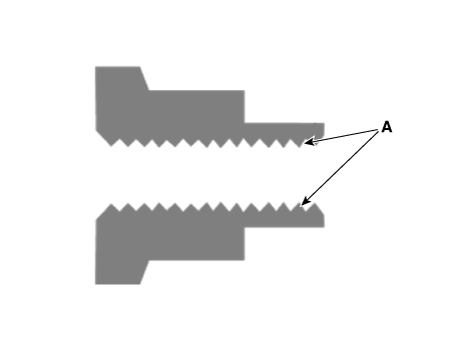

Если на конце гайки имеется резьба (А), разблокируйте зачеканить зубилом, а затем ослабить гайку, чтобы не повредить резьба карданного вала.

8.

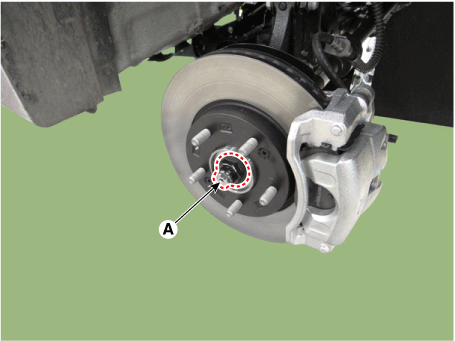

Снимите уплотнительную гайку (А) с передней оси.

Момент затяжки :

274,6–294,2 Н·м (28,0–30,0 кгс·м, 202,5–217,0 фунт·фут)

•

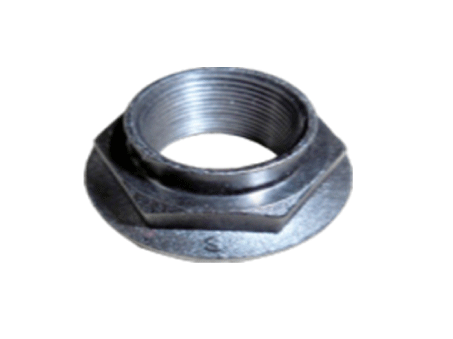

Стопорную гайку карданного вала необходимо заменить новой. При замене гайки ступицы замка привода используйте только гайку с резьбой (А) на конце.

•

Затяните гайку стопорной ступицы приводного вала до указанного момент затяжки и зачеканить с помощью долота и молотка.

•

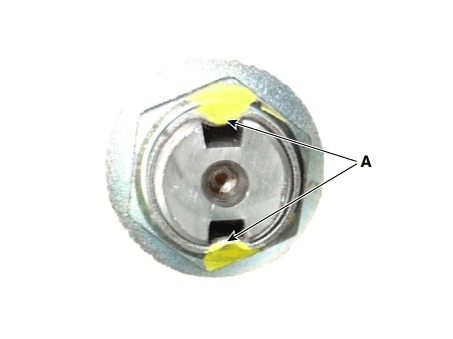

Если ключевых мест два, выступайте на всех двух местах.

Глубина уплотнения (A): 1,5 мм (0,0591 дюйма)

9.

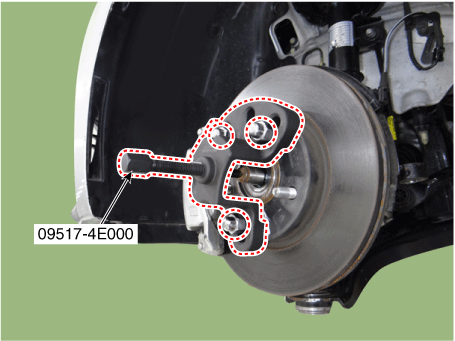

С помощью SST (09517-4E000) отсоедините карданный вал от ступицы оси.

10.

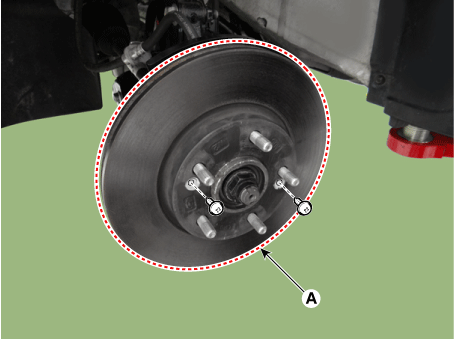

Ослабьте винты и снимите передний тормозной диск (А).

Момент затяжки:

4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут, 43,4–52,1 фунт · дюйм)

11.

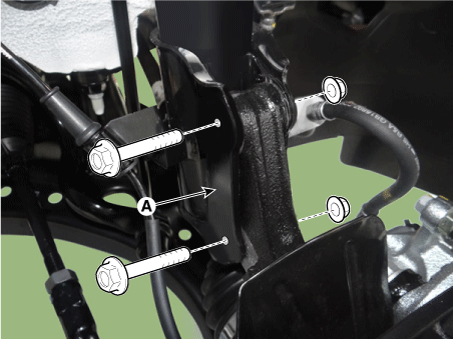

Ослабьте болты и гайки передней стойки (А) и снимите поворотный кулак. сборка.

Момент затяжки:

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

Соблюдайте осторожность, чтобы не повредить пыльники звеньев стабилизатора и сапоги с шаровыми опорами.

12.

Установите в порядке, обратном снятию.

13.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание переднего колеса»)

Разборка
1.

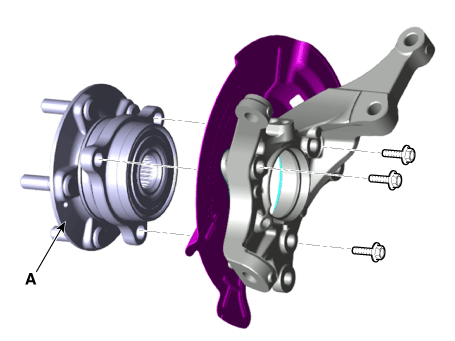

Снимите подшипник ступицы (А) с поворотного кулака.

Момент затяжки:

98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

2.

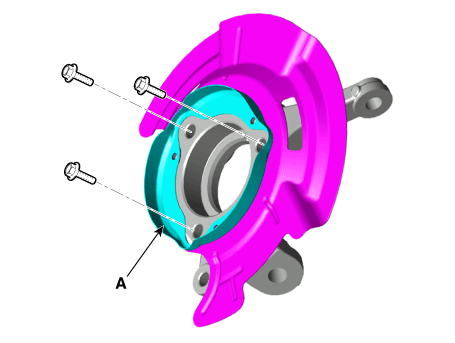

Снимите пыльник (А) с поворотного кулака.

Момент затяжки:

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

3.

Сборка в порядке, обратном разборке.

осмотр
1.

Проверьте ступицу на наличие трещин и шлицы на износ.

2.

Проверьте тормозной диск на наличие царапин и повреждений.

3.

Проверьте сустав на наличие трещин.

4.

Проверьте подшипник на наличие трещин или повреждений.
