Kia Forte: Система кондиционирования воздуха/датчик температуры испарителя

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Отопление, вентиляция, кондиционирование / Кондиционер / Датчик температуры испарителя

Описание и работа

Описание

Датчик температуры испарителя определяет температуру ядра испарителя. и отключите питание реле компрессора, чтобы предотвратить замерзание испарителя. путем чрезмерного охлаждения. Датчик температуры испарителя имеет отрицательную температуру Коэффициент (NTC). Удельное электрическое сопротивление NTC будет увеличиваться с понижением температуры. и уменьшаться с повышением температуры.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем датчика температуры испарителя.

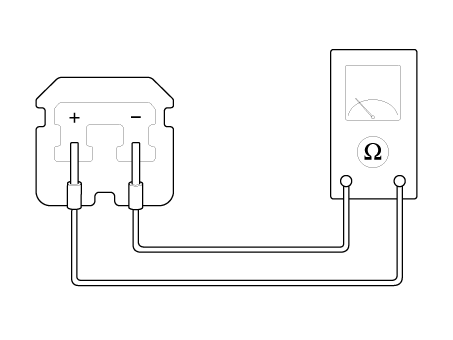

Измерьте сопротивление между выводами «+» и «-» испарителя. Датчик температуры.

Спецификация

Температура ядра испарителя [°С (°Ф)]	Сопротивление [кОм]	Напряжение [В]
-10 (14)	43,35	2,96
0 (32)	27,62	2,4
10 (50)	18.07	1,88
20 (68)	12.11	1,44
30 (86)	8.30	1,08
40 (104)	5,81	0,81

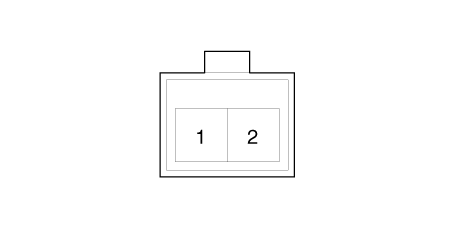

1. Заземление датчика

2. Датчик испарителя (+)

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите сердцевину испарителя. (См. Кондиционирование воздуха — «Сердечник испарителя»)

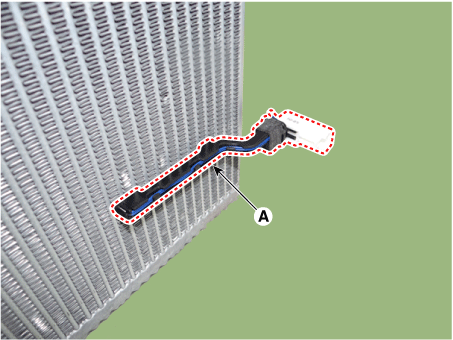

3.	Снимите датчик температуры испарителя (А) с сердцевины испарителя.

4.	Для установки выполните процедуру удаления в обратном порядке.
