Kia Forte: Кузов (внутри и снаружи) / Верхняя крышка капота
Киа Kia Forte 2019-2023 (БД) Руководство по ремонту
/
Кузов (внутри и снаружи)
/ Верхняя крышка капота
Компоненты и расположение компонентов

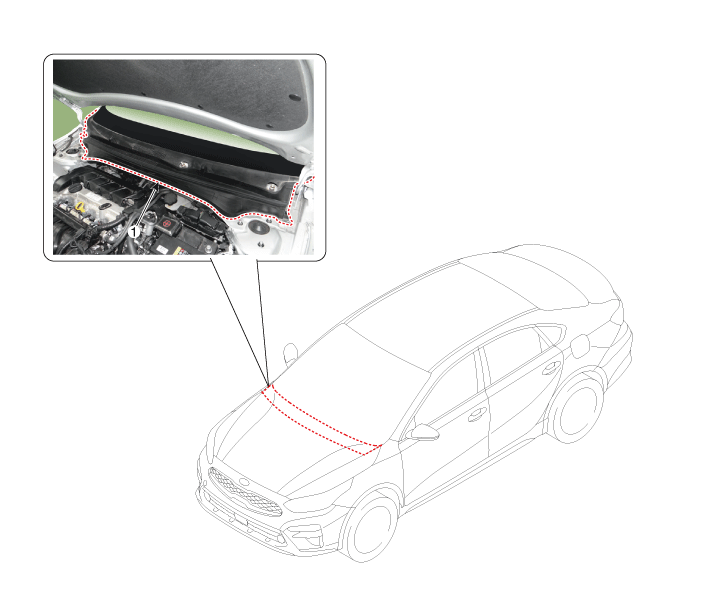

| Расположение компонента |
|
1. Верхняя крышка капота
|
|
Процедуры ремонта
| Замена |
| 1. |
Снимите отверстие для заглушки (А). |
| 2. |

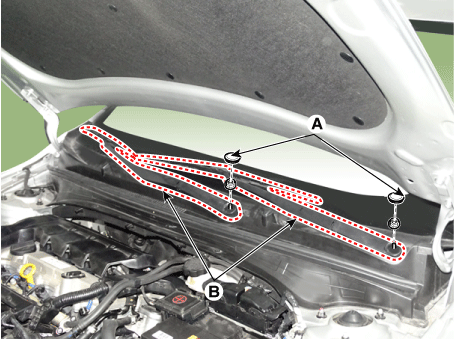

Ослабьте крепежные гайки и снимите рычаг стеклоочистителя (В).
|
| 3. |

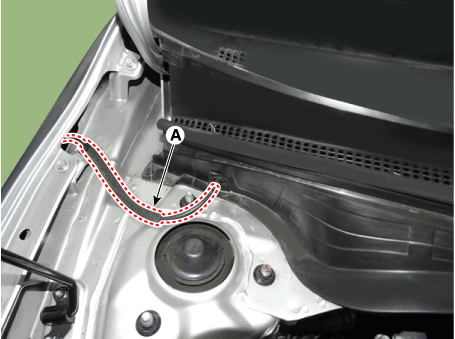

Отсоедините форсунку омывателя (А).
|
| 4. |

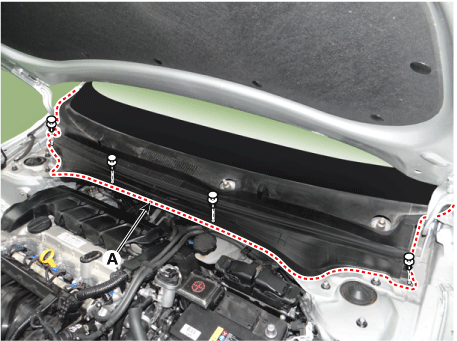

Отсоедините зажимы, затем снимите верхнюю крышку кожуха (А).
|
| 5. |
Для установки выполните процедуру удаления в обратном порядке.
|
