Kia Forte: Система сцепления / Переключатель сцепления

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система сцепления / Переключатель сцепления

Технические характеристики
Технические характеристики

Элемент
Технические характеристики
Рабочее напряжение
12,5 В постоянного тока ± 0,3 В
Рабочая сила
Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая температура
-40°C - 80°C (-40°F - 176°F)

Описание и работа
Описание
–

Работа сцепления определяется по сигналу выключателя сцепления. Этот сигнал позволяет ECM справляться с мгновенным изменением состояния нагрузки.

–

Сигнал переключателя сцепления используется для определения включенной передачи в зависимости от скорости автомобиля. и обороты двигателя.

•

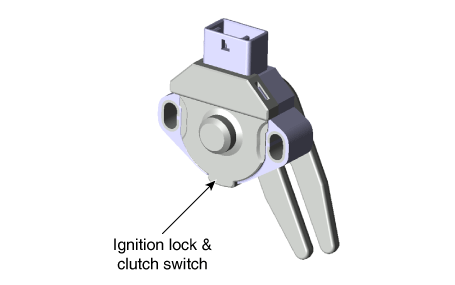

Расположение компонента

Процедуры ремонта
осмотр
Проверка компонентов
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите замок зажигания и выключатель сцепления.

3.

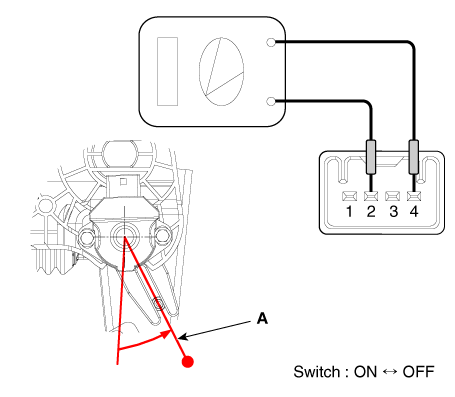

Поверните рычаг переключателя в направлении стрелки, чтобы проверить работу точка (А).

Бензин 1.6 : 30° ± 3°

Бензин 2.0 / Дизель 1.6 / Бензин 1.6 T-GDI: 32,5° ± 3°

Удаление
1.

Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.

Снимите нижнюю панель аварийной подушки.

(См. Кузов — «Нижняя панель аварийной площадки»)

3.

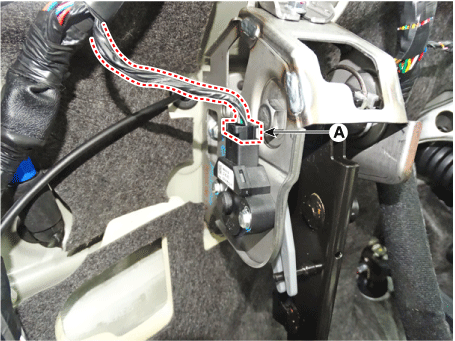

Отсоедините разъем замка зажигания и выключателя сцепления (А).

4.

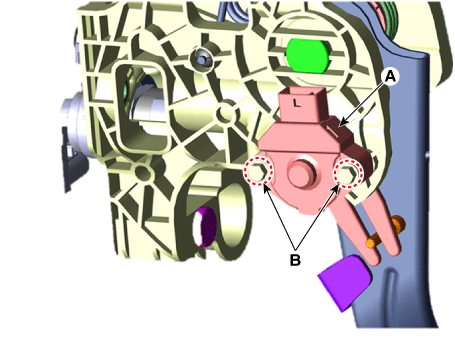

Снимите замок зажигания и выключатель сцепления (А) после откручивания болтов. (Б).

Монтаж
1.

Установите, используя следующую процедуру.

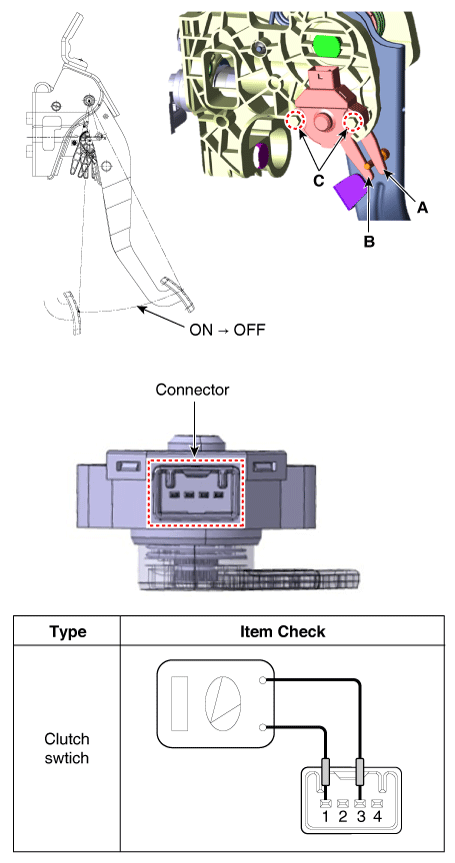

※ Как установить замок зажигания и выключатель сцепления

(1)

После вставки рычага переключения (А) в штифт педали сцепления (B), предварительно затяните болт крепления переключателя (C).

(2)

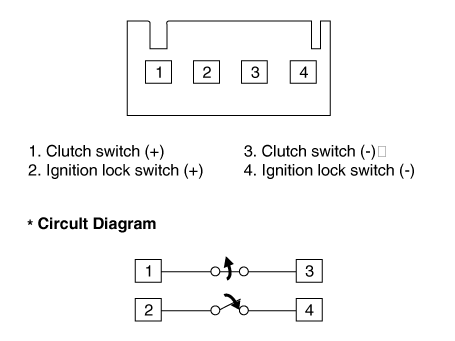

Установите выключатели сцепления так, чтобы убедиться, что электрический ток подается на штифты ① и ③.

(3)

Закрепите педаль сцепления на выключателе замка зажигания, ходы ВКЛ→ВЫКЛ. (Д).

(4)

Зафиксировав педаль, поверните переключатель по часовой стрелке и против часовой стрелки. чтобы установить его в положение при переходе от ON к OFF. Затем, затяните крепежный болт (C) до указанного момента затяжки.

(5)

Завершив сборку, еще раз проверьте, что переключатель правильно работает.

ВКЛ → ВЫКЛ Положение (D)

Бензин 1,6: 70,8 ± 3 мм (2,7874 ± 0,1181 дюйма)

Бензин 2.0 / Дизель 1.6 / Бензин 1.6 T-GDI: 75,8 ± 3 мм (2,9842 ± 0,1181 дюйма)

Момент затяжки :

2,0–5,9 Н·м (0,2–0,6 кгс·м, 1,4–4,3 фунт-фут)
