Киа Kia Forte: Тормозная система / Тормозная магистраль

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Тормозная система / Тормозная система / Тормозная магистраль

Компоненты и расположение компонентов

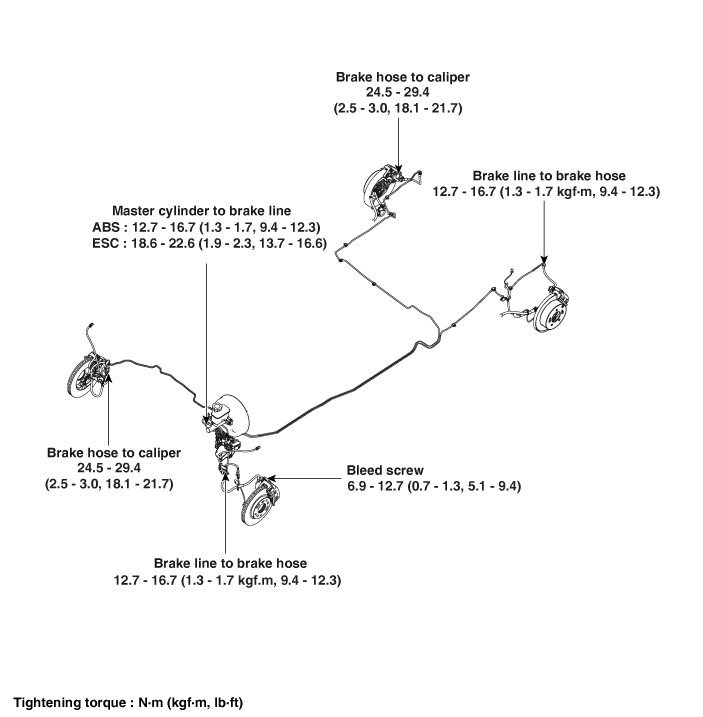

Компоненты

Процедуры ремонта

Снятие и установка

Передний

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

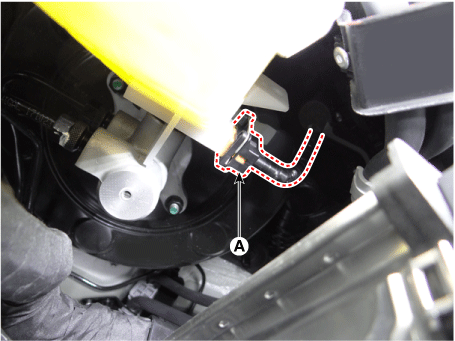

2.	Отсоедините разъем датчика уровня тормозной жидкости (А).

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

Не проливайте тормозную жидкость на автомобиль, так как это может повредить краска. Если тормозная жидкость попала на краску, смойте сразу водой.

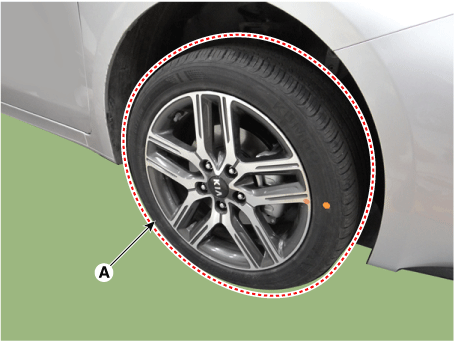

Снимите переднее колесо и шину (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

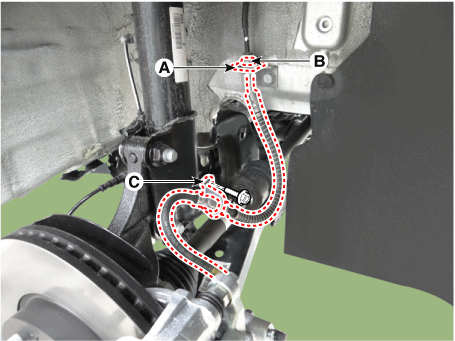

5.	Снимите хомуты тормозного шланга (А).

Отсоедините тормозные шланги, ослабив накидные гайки (В).

Момент затяжки :

12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

Отсоедините кронштейн тормозного шланга (С), ослабив болт.

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

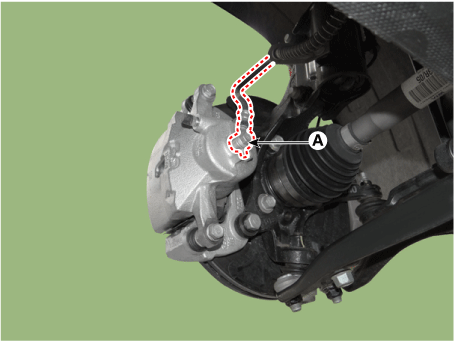

Снимите тормозной шланг (А) с тормозного суппорта, ослабив болт.

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

Установите в порядке, обратном снятию.

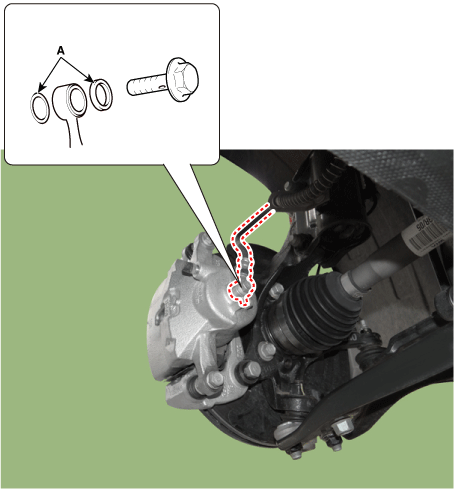

При установке используйте новые шайбы (А).

10.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

11.	Проверьте пролитое тормозное масло.

Задний

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Отсоедините разъем датчика уровня тормозной жидкости (А).

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

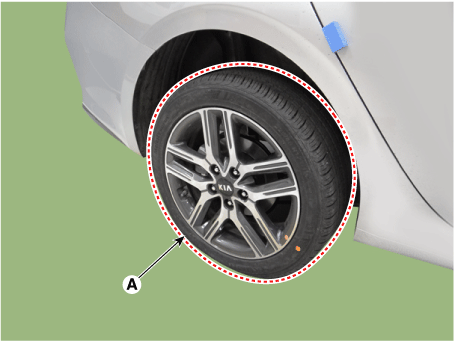

Снимите заднее колесо и шину (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии задней колесо и шина.

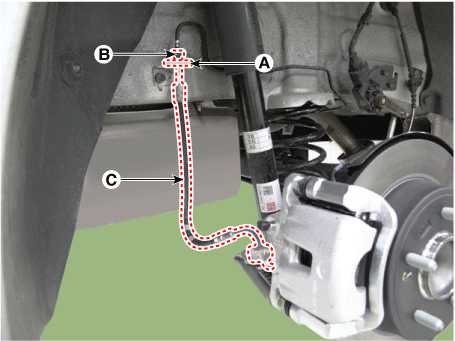

5.	Снимите хомуты тормозного шланга (А).

Отсоедините тормозные шланги, ослабив накидные гайки (В).

Момент затяжки :

12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

Снимите тормозной шланг (А) с тормозного суппорта, ослабив болт.

Момент затяжки :

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

Установите в порядке, обратном снятию.

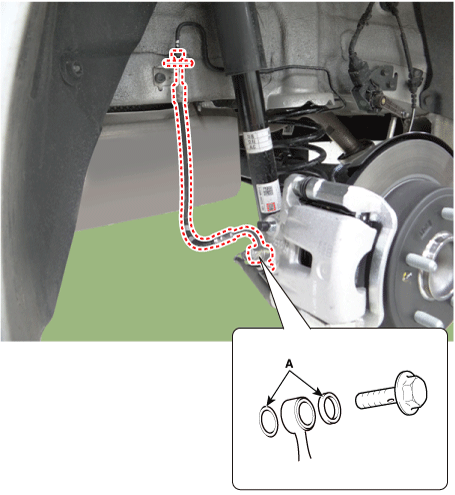

При установке используйте новые шайбы (А).

9.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

10.	Проверьте пролитое тормозное масло.

осмотр

1.	Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.

2.	Проверьте тормозные шланги на наличие трещин, повреждений и утечек жидкости.

3.	Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.

4.	Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.
