Kia Forte: Радар слепых зон / Переключатель радара слепых зон
Принципиальные диаграммы

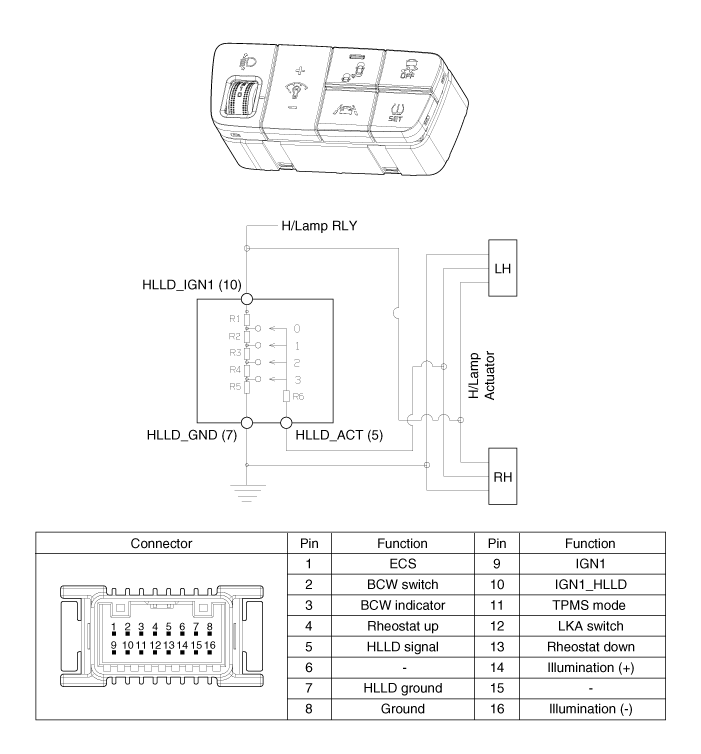

| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |

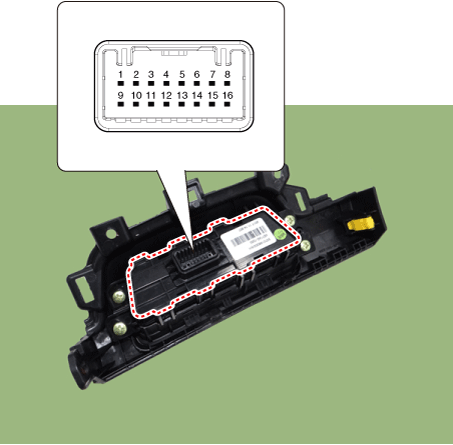

Отсоедините разъем переключателя BCW от переключателя боковой панели безопасности.
|
| 2. |

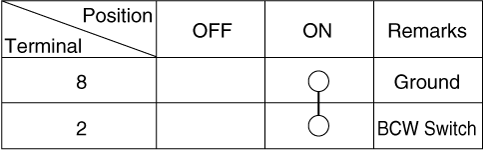

Включите переключатель BCW, затем проверьте целостность цепи между клеммами и Разъем переключателя BCW.
|
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |

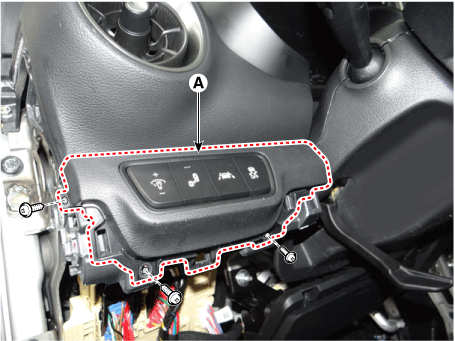

Снимите панель переключателей боковой накладки (A) после ослабления крепления. винты.
|
| 4. |

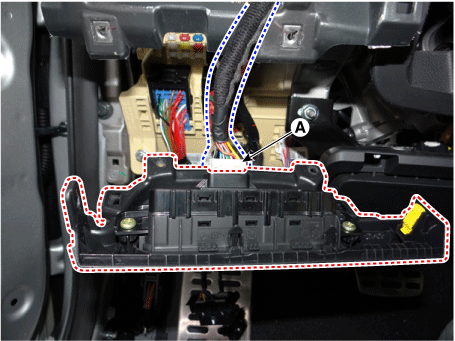

Отсоедините разъем выключателя боковой панели (А).
|
| 5. |

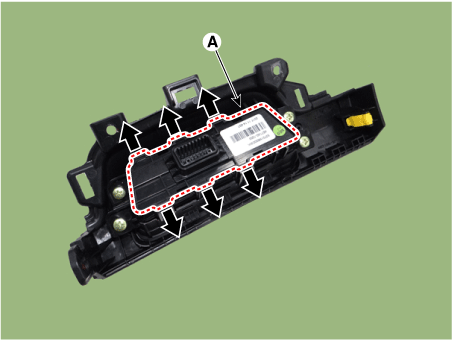

Снимите узел переключателя боковой подушки безопасности (A) с боковой подушки безопасности. панель переключателей.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Радар слепых зон
Компоненты и расположение компонентов
Расположение компонентов
[4ДР]
1. Радар слепых зон (мастер)
2. Радар слепой зоны (подчиненный)
...
Предупреждающий индикатор радара слепых зон
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите зеркало (A) в направлении, как показано на рисунке, используя (-...
